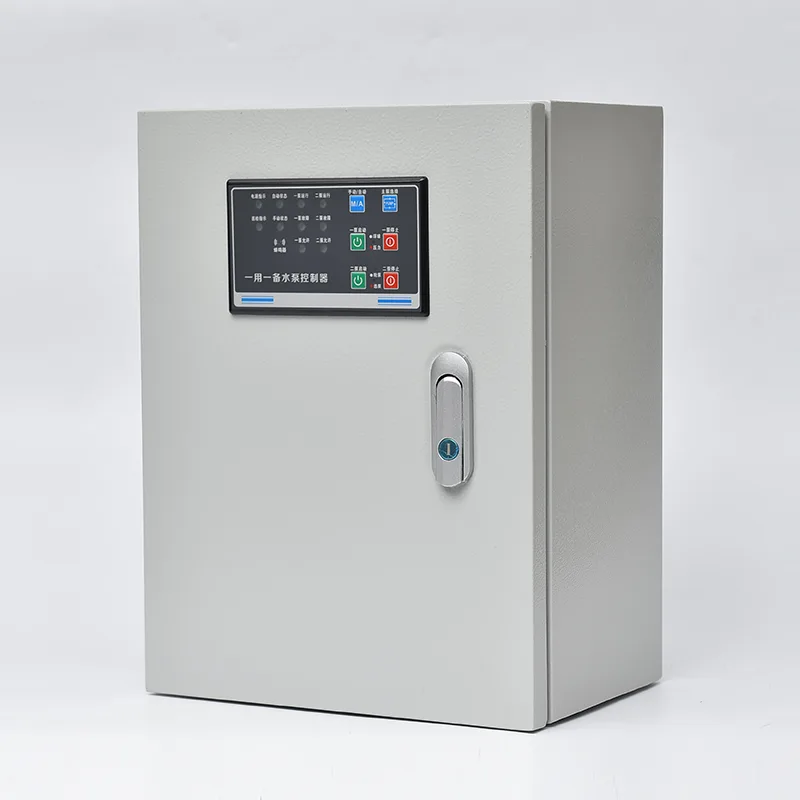

Çin'in önde gelen üreticisi CSIVEI'den kaliteli Su Arıtma Pompası Kontrol Paneli satın alın. Gelen devre kesicileri, pompa kontaktörlerini veya kontrollü başlatıcıları, aşırı yük rölelerini, programlanabilir mantık denetleyicisini veya özel pompa denetleyicisini ve seviye sensörü arayüzlerini tek bir zeminde duran veya duvara monte muhafazada birleştirir. Güç değerleri 380–480 V üç fazda 0,75 kW ila 250 kW arasındadır. Sıvı seviyesi algılama, şamandıra anahtarlarından, hidrostatik basınç vericilerinden veya ultrasonik sensörlerden gelen girdileri kabul eder; karter dolduğunda kontrol cihazı otomatik olarak görev pompasını başlatır, giriş akışı tek pompa kapasitesini aşarsa bir yardımcı pompa getirir ve seviyeler yükselmeye devam ederse yüksek seviye alarm çıkışlarını etkinleştirir. Otomatik bir değişim işlevi, çalışma saatlerine veya her başlatma döngüsüne göre öncü pompa rolünü değiştirerek mekanik aşınmayı dengeler. Her pompa devresi aşırı yüke, kısa devreye, faz kaybına ve faz tersine çevrilmesine karşı ayrı ayrı korunur. Sızdırmazlık sızıntısının izlenmesi, yatak sıcaklığının izlenmesi ve düşük akım veya aşırı yük profili aracılığıyla pompa tıkanmasının tespiti gibi kanalizasyon görevine özel ek korumalar, sorunları motor hasarı meydana gelmeden önce yakalamak için entegre edilmiştir. Kapıya monte edilen HMI, karter seviyesini, pompa durumunu, çalışma saatlerini ve arıza geçmişini görüntüler. Modbus RTU/TCP veya isteğe bağlı 4G ağ geçidi aracılığıyla iletişim, uzaktan izleme ve SCADA entegrasyonuna olanak tanır. Muhafaza, dış mekan kurulumu için IP55 standardı veya IP65 olarak derecelendirilmiş, korozyon önleyici toz boya kaplı galvanizli çelik kullanır.
Belediye kanalizasyon terfi istasyonlarından endüstriyel atık su işlemeye kadar Su Arıtma Pompası Kontrol Paneli, en zorlu atık su ortamları için otomatik, gözetimsiz pompa yönetimi sağlar.
Kentsel kanalizasyon ağları, atık suyu alçakta bulunan toplama noktalarından yerçekimi şebekesine veya arıtma tesislerine yükseltmek için kaldırma istasyonlarına güvenmektedir. Kontrol paneli, ıslak kuyu konfigürasyonunda bir ila dört dalgıç pompayı yönetir ve günlük kullanım düzenine göre giriş akışı değiştikçe pompa çalışmasını otomatik olarak ayarlar. Yüksek seviyeli alarm çıkışları, merkezi SCADA bildirimi için telemetri sistemine bağlanırken, değişim fonksiyonu da kurulu filo genelinde dengeli pompa aşınması sağlar.
Arıtma tesislerinde pompa istasyonları, ham atık su alımını, birincil çamur transferini, aktif çamurun geri dönüşünü ve arıtılmış atık su tahliyesini gerçekleştirir. Panel, sürekli çalışma uygulamalarında dalgıç motor arızasını önlemek için kritik öneme sahip conta sızıntısı ve yatak sıcaklığına yönelik entegre izleme ile her bir pompa setini bağımsız olarak yönetir. Tesis SCADA ile iletişim, gerçek zamanlı akış, enerji ve arıza verileri sağlar.
Gıda işleme, kimya, tekstil ve madencilik operasyonları, aşındırıcı sıvılar, yüksek katı madde içeriği, yüksek sıcaklık veya lifli malzeme gibi standart pompa kontrollerini zorlayan özelliklere sahip atık su üretir. Panelin motor koruma profilleri, pompa tıkanıklığını erken tespit edecek şekilde ayarlanabilir ve operatör müdahalesini istemeden önce pervane engellerini temizlemek için otomatik bir geri alma ve yeniden deneme döngüsü başlatır.
Belediye kanalizasyon seviyesinin altında çalışan büyük ofis parkları, alışveriş merkezleri ve çok kuleli konut geliştirmeleri, güvenilir bodrum karter pompası kontrolü gerektirir. Panel, bina yönetim sistemine bağlı yüksek seviyeli alarm çıkışları ile tam otomatik çalışma sağlayarak, kullanılan alanlara kanalizasyon birikmesi riskinin ortadan kaldırılmasını sağlar. Kompakt duvara montaj konfigürasyonu, ticari bodrumlardaki tipik sınırlı çalışma odası alanına uygundur.
Şiddetli yağmur olayları sırasında yüzey akışını yöneten yağmur suyu istasyonları, uzun boşta kalma dönemleriyle ve ardından ani, yoğun su girişiyle karşı karşıya kalır. Panel bir yağmur modu aktivasyon şeması sunar: Bir yağmur göstergesinden veya yükselen kuyu seviyesinden bir fırtına tetikleyicisi alındığında, tüm pompalar öncelikli başlatma sırasına girer. Uzun süreli fırtına pompalaması sırasında hızlı görev değişimi, herhangi bir pompanın tam termal yükü taşımasını engeller.
Kırsal veya dağınık konumlardaki kanalizasyon pompa istasyonları, panelin tam otomasyon ve uzaktan izleme özelliğinden yararlanır. Yerleşik bir 4G ağ geçidi veya radyo telemetri arayüzü, pompa durumunu, karter seviyesini ve alarm verilerini merkezi bir operasyon merkezine gönderir. Operatörler alarmları uzaktan onaylayabilir ve gezileri sıfırlayabilir, bu da yüzlerce kilometre uzakta olabilecek istasyonlara yapılan saha ziyaretlerinin maliyetini ve gecikmelerini büyük ölçüde azaltabilir.
Su Arıtma Pompası Kontrol Paneli, seviyeye dayalı pompa sıralamasını, kanalizasyon görevine özel motor korumasını ve sağlam çevresel sertleştirmeyi fabrikada test edilmiş tek bir grupta birleştirir.
Kontrol cihazı, şamandıralı anahtarlardan (ayrı, tipik olarak dört seviye: durdurma, öncü pompa başlatma, gecikmeli pompa başlatma, yüksek alarm) gelen bir veya birden fazla seviye sinyalini veya hidrostatik basınç vericisinden veya ultrasonik sensörden gelen sürekli 4–20 mA analog girişi kabul eder. Karter seviyesi başlangıç başlangıç noktasına yükseldiğinde görev pompası başlar. Giriş akışı tek pompalı tahliye oranını aşarsa ve seviye gecikme başlangıç noktasına kadar yükselmeye devam ederse kontrol cihazı bir yardımcı pompayı başlatır. Seviye durma noktasına düştüğünde tüm pompalar durur. Yüksek seviyeli alarm, karter kritik bir eşiğe ulaştığında tetiklenir (pompalama kapasitesinin ötesinde bir akışı veya bir pompa arızasını gösterir) ve bu sinyal, öncelikli alarm olarak telemetri sistemine iletilir. Yapılandırılabilir bir çalışma zamanlayıcısı, basma hattını temizlemek için durma noktasına ulaştıktan sonra pompaların kısa süreliğine çalışmasını sağlayarak katı maddelerin birikmesini önler.
Kontrolör, her pompa döngüsünde veya yapılandırılabilir çalışma saati esasına göre öncü pompa atamasını değiştirir. Durma noktasında değişim meydana gelir; mevcut döngü tamamlandıktan sonra sıradaki bir sonraki pompa lider olur. Birinci pompa çalışmazsa veya çalışma sırasında arızalanırsa, kontrolör otomatik olarak bir sonraki mevcut pompayı lider olarak belirler ve arızalı pompayı kilitleyip bir alarm üretirken hemen çalıştırır. Bu otomatik geçiş, operatörün müdahalesi olmadan istasyonun sürekli çalışmasını sağlar.
Standart aşırı yük ve kısa devre korumasının ötesinde panel, dalgıç kanalizasyon pompalarının arıza modlarına göre uyarlanmış korumaları da içerir. Conta kaçağı tespiti, pompanın yağ haznesinde veya conta boşluğunda bulunan bir iletkenlik sensörü kullanır. Su girişi tespit edilirse panel bir alarm vererek motor sargısı tehlikeye girmeden önce bakım planlaması yapılmasına olanak tanır ve sızıntının kritik bir eşiğe ulaşması durumunda pompayı çalıştıracak şekilde yapılandırılabilir. Rulman sıcaklığı izleme, pompa motoruna gömülü PTC termistör veya PT100 girişlerini kabul eder. Aşırı sıcaklık, ciddiyetine bağlı olarak bir alarmı veya alarmı tetikler. Pompa blokaj koruması, motor akımı profilini kullanır: kontrolör, akımda normal çalışma bandının altında ani bir düşüş görürse, bu durum pervane çalışma ışığının engellendiğini veya takılıp kaldığını gösterirse, alarm vermeden önce yapılandırılabilir bir geri alma ve yeniden deneme döngüsü başlatır (engellemeyi ortadan kaldırmak için bir veya daha fazla kısa ters yönde çalıştırma).
Panel, başlatma yöntemini pompa motor boyutuna ve saha besleme kısıtlamalarına göre eşleştirir. Doğrudan hat üzerinde başlatma, yaklaşık 7,5 kW'a kadar olan daha küçük pompalara uygundur. Yıldız-üçgen başlatma, orta güçlü pompalar için demerajı azaltır. Yumuşak yolvericiler, besleme voltajındaki düşüşün kontrol edilmesi gereken ve ani başlatmadan kaynaklanan çek valf çarpmasının önlenmesi gereken daha büyük pompalar için belirtilmiştir. Değişken hızlı çalışmanın gerekli olduğu yerlerde VFD'ler kullanılır; örneğin, sabit açma-kapama noktaları arasında geçiş yapmak yerine tutarlı bir ıslak kuyu seviyesini korumak için pompa hızını giriş akışıyla eşleştirmek.
Özel bir kontrol transformatörü, motor güç yolundan tamamen izole edilmiş şekilde kontrol cihazı, HMI, sensörler ve alarm devreleri için 24 VAC veya 24 VDC sağlar. Panel kapısındaki acil durdurma butonları pompa gücünü mekanik olarak izole eder. Harici bir güvenlik kilitleme döngüsü, ıslak kuyu gaz algılamasından gelen girdileri, pompa istasyonu girişindeki kapı kilitlerini ve herhangi bir yukarı akış ekipmanından gelen termal korumayı kabul eder.
Kapıya monte edilen metin ekranı veya renkli dokunmatik ekran, gerçek zamanlı karter seviyesi, pompa durumu, çalışma saatleri, başlatma sayımı, motor akımı ve zaman damgalı arıza geçmişiyle birlikte aktif alarmlar sağlar. Arayüz, yanlışlıkla manuel kilitlemeyi önlemek için yapılandırılabilir bir zaman aşımı sonrasında otomatik geri yükleme ile bakım için manuel pompa kontrolünü destekler. Parametre ayarı (seviye ayar noktaları, çalışma zamanlayıcıları, değişim modu) şifre korumalıdır.
Standart RS485 Modbus RTU, pompa istasyonu telemetri ünitelerine bağlanır. İsteğe bağlı bir 4G veya Ethernet bulut ağ geçidi, pompa durumuna, seviye verilerine, enerji tüketimine ve alarm anlık bildirimlerine doğrudan web ve akıllı telefon erişimi sağlar. Her pompa arızası ve ortak yüksek seviye durumu için bir kuru kontak alarm çıkışı, herhangi bir ağ tabanlı alarma göre öncelikli olarak genellikle telemetri sistemine kabloyla bağlanır.
Kanalizasyon pompa istasyonları, hidrojen sülfür, nem ve bazı durumlarda kimyasal buharlar gibi aşındırıcı bir atmosfer sunar. Muhafaza, kimyasallara dayanıklı toz boya kaplamalı galvanizli çelikten imal edilmiştir. IP55 standarttır; Sıkıştırma rakorları aracılığıyla yalıtılmış kablo girişli IP65, dış mekan veya açık kurulumlar için belirtilmiştir. Havalandırma filtreleri, H₂S maruziyetinin önemli olduğu aktif karbon ortamını kullanır. Tüm iç metal yapılar kaplamalı veya paslanmaz çeliktir ve PCB'ler neme ve aşındırıcı gazlara karşı uygun şekilde kaplanmıştır.
S1: Panel hangi seviye sensörlerini kabul edebiliyor ve kaç seviyeyi kontrol ediyor?
Panel, şamandıralı anahtarları (tipik olarak dört ayrı seviye), hidrostatik basınç vericilerini (4–20 mA) veya ultrasonik sensörleri kabul eder. Ayrık şamandıralarda kontrol seviyeleri durdurma, öncü pompa başlatma, gecikmeli pompa başlatma ve yüksek alarmdır. Analog bir sensörle bu ayar noktaları doğrudan kontrol ünitesinde programlanarak daha fazla esneklik ve uzaktan ayarlanabilirlik sağlanır.
S2: Panel, paçavra ve katı maddelerden kaynaklanan pompa tıkanmasını nasıl ele alıyor?
Kontrolör motor akımını sürekli olarak izler. Akım normal pompalama bandının önemli ölçüde altına düşerse, kontrol cihazı olası bir tıkanmayı tespit eder ve otomatik bir geri alma ve yeniden deneme dizisini başlatır. Pompa, engeli ortadan kaldırmak için kısa bir süre geriye doğru çalıştırılır, ardından ileri yönde yeniden çalıştırılır. Deneme başarılı olursa ve akım normale dönerse çalışma devam eder. Yapılandırılan deneme sayısından sonra blokaj devam ederse pompa kilitlenir ve bir alarm oluşturulur.
S3: Çalışma sırasında pompa arızalanırsa ne olur?
Kontrolör arızalı pompayı derhal kullanılamaz olarak belirler, dönüş sırasındaki bir sonraki uygun pompayı seçer, başlatır ve bir arıza alarmı verir. Bu otomatik geçiş, pompalamanın gecikmeden devam etmesini sağlar. Arızalı pompa, alarm onaylanana ve arıza giderilene kadar kilitli kalır.
S4: Dönüşüm nasıl çalışır ve bunu çalışma saatine dayalı rotasyona ayarlayabilir miyim?
Dönüşüm, her tam pompa döngüsünden sonra veya yapılandırılabilir bir çalışma saati eşiğinde hangi pompanın lider olarak hareket edeceğini değiştirir. Çalışma saatine dayalı dönüş, tüm pompalarda mekanik aşınmayı ve conta ömrünü eşitler. Karter boş olduğunda durma noktasında değişim meydana gelir, dolayısıyla geçiş sırasında yüksek düzeyde olay riski yoktur.
S5: Hangi iletişim ve uzaktan alarm seçenekleri dahildir?
Panel şunları sağlar: ortak alarm, yüksek seviye alarmı ve bireysel pompa arızası için gerilimsiz röle kontakları (kablolu telemetri bağlantısı için); Yerel SCADA veya RTU entegrasyonu için standart olarak RS485 Modbus RTU; ve anlık bildirim alarmlarıyla web tarayıcısı veya akıllı telefon uygulaması aracılığıyla doğrudan uzaktan erişim için isteğe bağlı 4G bulut ağ geçidi.
S6: Panel bir yedek jeneratör üzerinde çalışabilir mi?
Evet. Panelin pompa sıralaması ve yumuşak başlatıcılar veya yıldız-üçgen başlatıcılar ani akımı sınırlayarak jeneratörün kapasitesi dahilinde pompaları başlatmasına olanak tanır. İsteğe bağlı bir jeneratör giriş sinyali, yedek güçle çalışırken aynı anda çalışmasına izin verilen pompa sayısını azaltarak jeneratörün aşırı yüklenmesini önleyebilir.
S7: Panel hangi bakımı gerektirir?
Kapı contalarının, havalandırma filtrelerinin ve iç durumun aylık görsel muayenesi. Güç sonlandırmalarının ve kontaktör durumunun üç ayda bir kontrol edilmesi. Seviye girişlerinin, yüksek seviye alarmının, değişim mantığının ve güvenlik cihazlarının yıllık işlevsel testi. Agresif ortamlarda panelin korozyona karşı koruma önlemleri yıllık olarak kontrol edilmelidir. Kontaktörler, pompa çevrim frekansına bağlı değiştirme aralıkları ile bakımı yapılabilecek birincil öğedir.
Birleşik Krallık'taki bölgesel bir su idaresi, kırsal ve banliyö bölgelerde 40'tan fazla kanalizasyon terfi istasyonu işletiyor, küçük topluluklardan atık suları topluyor ve merkezi arıtma tesislerine pompalıyordu. Birçok istasyon, temel şamandıralı röle mantığını kullanan eskimiş kontrol panellerine sahip 15 ila 25 yaşındaydı. Yetkili makam, pompa tıkanmaları ve arızaları nedeniyle artan çağrı maliyetleriyle, programlı denetimler arasında istasyonun durumuna ilişkin görünürlük eksikliğiyle ve yedek parça tedarikinde artan zorluklarla karşı karşıya kaldı.
Mevcut röle tabanlı paneller, uzaktan izleme, pompa tıkanıklığı tespiti ve otomatik değişim sunmuyordu; her istasyon, değişim için fiziksel bir ziyaret gerektiren manuel görev yedeklemeli tek bir pompayı çalıştırıyordu. Görevli pompadaki tıkanma olayları, yedek pompa da alarm verene kadar fark edilmedi, bu da acil durum çağrılarına ve zaman zaman kanalizasyon sızıntılarına neden oldu. İstasyonlar 1.500 kilometrekarelik bir alana yayıldı ve bu da reaktif bakımın hem yavaş hem de maliyetli olmasını sağladı.
Yetkili makam bir kontrol sistemi yükseltmesi planladığında, yeni panellerin inşaat değişiklikleri olmadan mevcut yer üstü kiosklara sığması, hem mevcut şamandıra anahtarları hem de yeni ultrasonik seviye sensörleri ile arayüz oluşturması ve otoritenin mevcut telemetri ağı (Modbus verilerinin yanı sıra basit kuru kontak alarm çıkışları gerektiren UHF radyo ve GPRS karışımı) aracılığıyla iletişim kurması gerekiyordu. Şartname aynı zamanda otomatik değişim, tıkanıklık tespiti ve conta sızıntısının izlenmesini de gerektiriyordu.
Fabrikada tasarlanan panel çözümü, tüm gereksinimleri tek bir pakette karşıladı. Paneller, herhangi bir yapısal çalışmadan kaçınılarak, kiosk arka panellerinin tam montaj boyutlarına göre inşa edildi. Kontrolör hem mevcut şamandıralı anahtar girişlerini hem de yeni ultrasonik 4–20 mA sinyalleri kabul ederek istasyonların kademeli olarak yükseltilmesine olanak sağladı.
Pompa tıkanıklığı tespiti belirleyici oldu. Üç istasyonda yapılan ilk denemeler, birçok blokaj çağrısının aslında aralıklı sorunlar olduğunu ve kendiliğinden düzeldiğini tespit etti; panelin otomatik geri alma ve yeniden deneme dizisi, bunları operatörün müdahalesine gerek kalmadan çözdü. Yalnızca kalıcı tıkanmalar bir alarmı tetikledi. Sızdırmazlık sızıntısı izleme sistemi, devreye alma sırasında iki pompada nem girişini tespit ederek, pompalar düzenli hizmete alınmadan önce önleyici rulman değişimine olanak sağladı.
Alarm çıkışları, otoritenin mevcut UHF telemetri dış istasyonlarıyla doğrudan arayüz oluşturacak şekilde yapılandırıldı. SCADA ekibinin kullanımına sunulan Modbus verileriyle birleştirildiğinde, otorite hem basit arıza bildirimi hem de ayrıntılı istasyon analitiği elde etti.
Çift pompalı istasyonlar (1,5 kW ila 15 kW) için yapılandırılmış kırk adet prefabrik panel, dört ay boyunca üretilip test edildi ve standart bir devreye alma prosedürünün ardından otoritenin elektrik ekibi tarafından kuruldu. Paneller, 7,5 kW ve üzeri pompalarda yumuşak yolvericileri, conta kaçağı ve yatak sıcaklığı izleme girişlerini, tıkanıklık tespit mantığını ve hem şamandıra hem de ultrasonik seviye uyumluluğunu içeriyordu. Aşamalı bir dağıtım, ayda altı istasyonun yükseltildiğini ve tüm ağın sekiz aydan kısa bir sürede tamamlandığını gördü.
● Acil durum pompası çağrıları, küçük tıkanıklıkların otomatik olarak geri alınıp tekrar denenmesi ve planlı bakıma olanak tanıyan salmastra sızıntısı izlemeden erken uyarı alınması sayesinde ilk yıl içinde yaklaşık %60 oranında azaldı.
● İlk kez çoğu istasyonda görev ve yedek pompalar arasında pompa değişimli çalışma saatleri dengeli hale getirilerek mekanik salmastra ve rulman servis aralıkları uzatıldı.
● SCADA ekibi, 40 istasyonun tamamında karter seviyelerinin, pompa durumunun ve çalışma saatlerinin gerçek zamanlı görünürlüğünü elde ederek, haftalık fiziksel denetimlere olan bağımlılığı ortadan kaldırdı.
● Operatörler, her teknisyenin her bir bileşenin ve terminalin tam olarak nerede bulunduğunu bilmesi nedeniyle, tüm istasyonlardaki standartlaştırılmış panel düzeninin arıza bulmayı önemli ölçüde basitleştirdiğini bildirdi.
● Yetkili o zamandan bu yana bir ağ genişletme programındaki diğer 15 istasyon için aynı panel spesifikasyonunu benimsemiştir.
