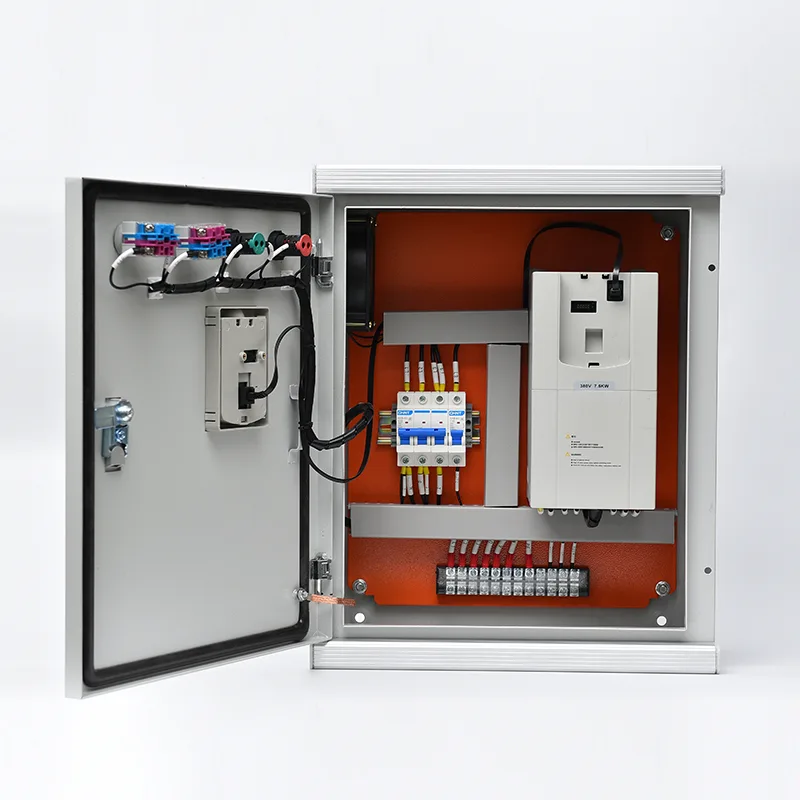

VFD Kontrol Paneli

IP42 ile IP65 arasında derecelendirilmiş amaca yönelik olarak tasarlanmış bir muhafaza içine yerleştirilmiş olan bu kabin, gerekli tüm güç ve kontrol altyapısına sahip değişken frekanslı bir sürücü ünitesini entegre eder: gelen ana şebeke izolasyonu, harmonik azaltma ve motor kablosu koruması için hat ve yük reaktörleri, giriş sigortası veya devre kesici koruması, gerektiği gibi bir çıkış dV/dt filtresi veya sinüs filtresi ve tam özellikli bir motor koruma paketi. Güç değerleri, standart voltaj sınıflarında (380V, 400V, 480V, 690V) 0,75kW'tan 630kW'a kadar uzanır. VFD'nin kendisi, otomatik enerji optimizasyonu ve basınç, akış veya sıcaklık regülasyonu için entegre bir PID denetleyicisi ile sıfır hızda tam tork sağlayan yüksek performanslı bir vektör kontrol sürücüsüdür. Kapıya monte HMI tuş takımı veya dokunmatik ekran, yerel kontrol, parametre erişimi ve teşhis bilgileri sağlarken Modbus RTU/TCP, Profibus, Profinet veya Ethernet/IP iletişim portları, uzaktan denetime ve tesis genelindeki otomasyon sistemlerine entegrasyona olanak tanır. Kontaktörler veya entegre transfer anahtarı kullanan manuel bypass seçeneği, sürücü servisi sırasında proses sürekliliğini korumak için motorun doğrudan ana şebekeden çalıştırılmasına olanak tanır. Kapsamlı koruma fonksiyonları kısa devre, aşırı yük, aşırı gerilim, düşük gerilim, faz kaybı, toprak arızası, motor durması ve aşırı sıcaklığı kapsar ve tüm açma olayları bakım analizi için günlüğe kaydedilir.

Ürün Uygulamaları

Motorlu ekipmanın hız kontrolünden, enerji verimliliğinden ve yumuşak başlatmadan yararlandığı her yerde, VFD Kontrol Paneli endüstriyel ve altyapı uygulamaları için eksiksiz, önceden tasarlanmış bir sürücü çözümü sunar.

Su ve Atıksu Pompa İstasyonları

Belediye su temini ve kanalizasyon arıtma tesisleri, gün boyunca değişken taleple büyük pompalar çalıştırmaktadır. Sondaj deliğini, hidroforu veya transfer pompasını çalıştıran bir VFD Kontrol Paneli, kısma vanaları olmadan sabit su basıncını veya akışını korumak için motor hızını modüle eder; sabit hızlı doğrudan hat üzerinde çalışmaya kıyasla genellikle %20 ila %40 enerji tasarrufu sağlar. Yumuşak başlatma özelliği, uzun boru hatlarındaki su darbesini ortadan kaldırır ve pompa çarkları, miller ve kaplinler üzerindeki mekanik gerilimi azaltır. Atık su uygulamalarında, otomatik rampalama yağışlı havalarda girişlerin yoğun olduğu durumlarda aşırı yük taşmalarını önler. Yedeklemeye hazır konfigürasyonlar, çalışma/yedek pompa değişimine olanak tanır.

Endüstriyel Fanlar ve Üfleyiciler

Elektrik santralleri, çimento fabrikaları, madenler ve üretim tesislerindeki büyük santrifüj ve eksenel fanlar ideal VFD adaylarıdır. Kabin, giriş kanadı veya damper kısma kayıpları olmadan yanma havası, egzoz, toz tahliyesi veya proses soğutması için hassas hava akışı kontrolü sağlar. Kazanlar ve fırınlardaki indüksiyonlu çekişli ve cebri çekişli fanların VFD kontrolü, optimum hava-yakıt oranlarını korurken büyük enerji tasarrufu sağlar. Duman tahliyesi ve tünel havalandırma fanları, kabinin itfaiyeci geçersiz kılma özelliğinden faydalanarak, VFD durumuna bakılmaksızın doğrudan çevrimiçi acil durum çalışmasına olanak tanır.

Kompresör ve Soğutma Sistemleri

Endüstriyel soğutma, hava ayırma ve proses gazı uygulamalarındaki vidalı, pistonlu ve santrifüjlü kompresörler, hız kontrol edildiğinde kısmi yükte en verimli şekilde çalışır. VFD Kontrol Paneli, değişken soğutma veya proses talebini karşılayacak şekilde kompresör motor hızını ayarlar, hassas emme veya boşaltma basıncını korurken yükleme/boşaltma döngüsündeki enerji kayıplarını da önler. Basınç dönüştürücü geri beslemeli entegre PID kontrolü, sıkı düzenleme sağlar ve hızlanma rampası kontrolü, tesisin elektrik sistemindeki başlatma akımı artışını sınırlar.

Konveyörler, Kırıcılar ve Malzeme Taşıma

Madencilik konveyörleri, agrega kırıcılar ve dökme malzeme taşıma sistemleri, bandın kaymasını, mekanik şoku ve malzeme dökülmesini önlemek için yüksek başlatma torku ve kontrollü hızlanma gerektirir. VFD Kontrol Paneli, programlanabilir hızlanma rampaları, dişli kutularını, kaplinleri ve kayış bağlantılarını koruyarak sıfır hızdan itibaren tam tork sağlar. Kırıcı uygulamalarında, VFD'nin akım sınırlama fonksiyonu ve durma koruması, motoru sıkışan malzeme aşırı yükü koşullarına karşı korur.

HVAC Soğutulmuş ve Soğutma Suyu Sistemleri

Birden fazla soğutucuya, soğutma kulesine ve su sirkülasyon pompasına sahip merkezi tesis HVAC sistemleri, bunu bina yüküne göre akışı modüle etmek için kullanır. Diferansiyel basınca yanıt veren ikincil soğutulmuş su pompaları, optimum kondenser suyu sıcaklığı için soğutma kulesi fan hızı kontrolü ve kondenser su pompası modülasyonunun tümü, BACnet veya Modbus aracılığıyla BMS bağlantısıyla kabine entegre VFD kontrolünden yararlanır.

Sulama ve Tarımsal Pompalama

Büyük ölçekli merkezi pivot, damlama ve salma sulama sistemleri, büyüme mevsimi boyunca değişken su dağıtım oranları gerektirir. Pompa istasyonundaki bir VFD Paneli, operatörün basit bir potansiyometre, HMI veya uzaktan telemetri sinyali yoluyla akış hızını seçmesine olanak tanır; pompa çıkışını tam olarak mahsulün su talebine ve mevcut su tahsisine göre eşleştirir.

Teknik Derinlemesine İnceleme

VFD Kabini, değişken frekanslı bir sürücüyü tüm güç yönetimi, koruma ve kontrol alt sistemleriyle entegre ederek, önceden test edilmiş tek bir muhafazada eksiksiz bir motor başlatma ve hız kontrolü çözümü sunar.

Ana Güç Yolu ve Devre Koruması

Gelen üç fazlı besleme, kabinin tam yük akımı artı sürücü kayıplarına göre derecelendirilmiş bir ana izolatöre veya kompakt gövdeli devre kesiciye bağlanır. Giriş sigortası, VFD'nin doğrultucu aşaması için yarı iletken dereceli (aR) koruma sağlar ve I²t koordinasyonu, dahili arızalar sırasında diyot hasarından önce sigortanın temizlenmesini sağlar. Giriş harmonik akım bozulmasını azaltmak ve sürücünün DC bara kapasitörlerini kaynak tarafındaki voltaj yükselmelerinden korumak için standart olarak bir hat reaktörü veya DC bağlantı bobini bulunur. Önemli arka plan harmonik distorsiyonu veya zorlu şebeke bağlantısı gereksinimleri olan kurulumlar için, pasif harmonik filtre veya aktif ön uç doğrultucu tercih edilebilir.

VFD Sürücü Teknolojisi

Kabinin kalbi, altıncı nesil IGBT güç modüllerini ve yüksek hızlı DSP veya FPGA kontrol çekirdeğini kullanan yüksek performanslı vektör kontrollü VFD'dir. Açık döngü ve kapalı döngü vektör kontrol modları mevcuttur; standart pompa ve fan görevi için açık döngü, ekstrüderler veya vinçler gibi yüksek torklu, düşük hızlı uygulamalar için kodlayıcı geri beslemeli kapalı döngü. Sürücü, motor akustik gürültüsü ve sürücü kayıpları arasında dengelenmiş, otomatik olarak optimize edilmiş anahtarlama frekansına sahip, darbe genişliği modülasyonlu bir dalga formu çıkışı sağlar. Temel sürücü özellikleri şunları içerir:

●  Düşük hızda kararlı çalışma için otomatik tork artışı ve kayma telafisi

●  Yavaş bir motoru takılmadan yakalamak için hızlı başlatma özelliği

●  Mekanik rezonansı önlemek için programlanabilir atlama frekansları

●  Pompa aşamalandırma uygulamaları için ayar noktası rampası, uyku/uyanıklık mantığı ve çift kanallı geri bildirime sahip entegre PID denetleyicisi

Çıkış Filtreleme ve Motor Koruma

Kabin ile motor arasındaki kablo mesafesine bağlı olarak çıkış filtrelemesi dahildir:

dV/dt filtresi: yaklaşık 100–150 m'ye kadar kablo mesafeleri için motor terminallerindeki voltaj yükselme süresini ve tepe voltajı sınırlar

Sinüs filtresi: 150 m'yi aşan kablo mesafeleri ve motor sargı yalıtımının gerilim stresine duyarlı olduğu dalgıç pompa uygulamaları için sinüzoidal dalga biçimi sağlar

Görev/yedek motor seçimi için çıkış kontaktörleri gerektiğinde entegre edilmiştir. Motor koruma fonksiyonları - termal aşırı yük, faz kaybı, akım dengesizliği, durma tespiti, düşük yük (kuru çalışma) ve toprak hatası - sürücünün yazılımında sürekli olarak çalışır ve belirtildiğinde harici aşırı yük röleleri ile desteklenir.

Yapılandırmayı ve Süreç Sürekliliğini Atlayın

Görev dereceli kontaktörler veya mekanik olarak kilitli bir transfer anahtarı ile oluşturulmuş bir manuel bypass devresi, VFD servis için izole edilirken motorun doğrudan ana şebekeden çalıştırılmasına olanak tanır. Bypass, yüksüz aktarım için tasarlanmıştır: VFD ve bypass modları arasında geçiş yapmadan önce motorun durdurulması gerekir. Entegre elektriksel ve mekanik kilitleme, büyük hasara yol açacak şekilde şebeke gücünün sürücü çıkış terminallerine yanlışlıkla geri beslenmesini önler. İsteğe bağlı bir otomatik bypass konfigürasyonu, VFD hatasında sürücüden şebekeye kesintisiz aktarımı yönetmek için programlanabilir bir mantık rölesi veya küçük PLC kullanır ve kritik uygulamalarda proses sürekliliğini korur.

Çok Motorlu ve Senkronize Konfigürasyonlar

Birden fazla motorun tek bir sürücüyü paylaşması gereken uygulamalar (sıralı görev) için kabinde, PLC tabanlı sıralama mantığına sahip motor başına çıkış kontaktörleri bulunur. Senkronize hız gerektiren çok motorlu uygulamalar için (çift konveyör veya çok fanlı hava soğutmalı kondansatörler gibi) bireysel çıkış invertörleri, ortak bir DC barasından sürülür veya ana/bağımlı hız ve tork kontrolü ile yüksek hızlı sürücüler arası iletişim yoluyla senkronize edilir.

Kontrol Arayüzü, İletişim ve HMI

Kapıya monte operatör arayüzü yerel başlatma/durdurma, hız referansı (potansiyometre veya tuş takımı girişi yoluyla), mod seçimi (VFD/Bypass/Kapalı) ve sistem durumu göstergesi sağlar. Karmaşık çok motorlu veya proses döngüsü uygulamaları için gerçek zamanlı çalışma parametrelerini, trend verilerini, alarm günlüklerini ve enerji tüketimi ölçümlerini görüntüleyen grafiksel bir HMI dokunmatik ekranı mevcuttur.

İletişim portları tüm önemli endüstriyel protokolleri destekler: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP ve BACnet. Sürücü, denetleyici SCADA, DCS veya BMS'ye hız, akım, tork, güç, DC bara voltajı, sıcaklık, çalışma saatleri ve enerji tüketimi gibi kapsamlı bir veri seti sunar. İletişimin kesilmesi durumunda kalp atışı zaman aşımları ve yapılandırılabilir geri dönüş stratejileriyle uzaktan başlatma/durdurma ve hız referansı komutları kabul edilir.

Muhafaza ve Çevre Tasarımı

Zemin tipi kabin 1,5 mm'den 2,0 mm'ye kadar galvanizli veya paslanmaz çelik sacdan imal edilmiş, sürekli kaynaklanmış ve toz boyalıdır. IP42'den IP65'e kadar koruma dereceleri saha koşullarına uygundur:

●  IP42/IP43: kapalı elektrik odaları ve motor kontrol merkezleri

●  IP54/IP55: toza eğilimli endüstriyel ortamlar, pompa istasyonları ve yarı açık konumlar

●  IP65: yağmura ve toza maruz kalacak şekilde dış mekan kurulumu

Termal yönetim, doğal konveksiyon, filtrelenmiş cebri hava havalandırması, sıcaklık kontrollü fanlar ve yüksek güçlü veya yüksek ortamlı kurulumlarda havadan havaya ısı eşanjörleri veya klima ünitelerinin hesaplanmış bir kombinasyonunu kullanır. Kabinin iç sıcaklık artışı, VFD üreticisinin maksimum çalışma sıcaklığına (güç kaybına bağlı olarak genellikle 40°C ila 50°C ortam sıcaklığı) karşı yapılan hesaplamayla doğrulanır.

Test ve Sertifikasyon

Her VFD Kabini tanımlanmış bir fabrika kabul testinden geçer: güç devresi sürekliliği ve izolasyon direnci, VFD parametre yüklemesi ve onaylanmış parametre planına göre doğrulama, noktadan noktaya kontrol kablolaması, başlatma/durdurmanın işlevsel simülasyonu, hız kontrolü, baypas aktarımı (takılıysa) ve güvenlik kilidi doğrulaması. Tam FAT belgeleri sağlanır. Kabin, IEC 61439-1/2'ye göre tasarlanmış ve üretilmiştir; tüm bileşenler CE işaretlidir ve gerektiğinde UL sertifikası mevcuttur.

Sıkça Sorulan Sorular

S1: VFD ile VFD Kontrol Paneli satın almak arasındaki fark nedir?

Bağımsız bir VFD, eksiksiz bir kurulum için ek bileşenler gerektirir: yukarı yönde bir devre kesici veya sigortalar, hat ve yük reaktörleri, uzun kablolar için çıkış filtreleri, sürücü servisi sırasında proses sürekliliğine ihtiyaç duyulursa bir bypass devresi ve termal yönetimli bir muhafaza. VFD Kontrol Paneli, önceden tasarlanmış, önceden kablolanmış ve önceden test edilmiş tüm bunları tek bir montajda birleştirir. Bu, sahadaki tasarım bilinmeyenlerini ortadan kaldırır, kurulum süresini azaltır ve tüm motor tahrik sistemi için tek bir garanti noktası sağlar.

S2: Hangi güç değerleri ve voltajlar mevcut?

Standart konfigürasyonlar 380V, 400V, 480V ve 690V üç fazlı kaynaklarda 0,75kW ila 630kW'ı kapsar. Talep üzerine daha yüksek güç değerleri mevcuttur. Her kabin, sağladığınız güç, voltaj, tam yük akımı ve görev gibi motor plakası verilerine göre üretilmiştir.

S3: Motor kablosu kabin ile motor arasında ne kadar uzağa gidebilir?

Kablo uzunluğu sınırları, kurulu çıkış filtrelemesine bağlıdır. Filtreleme olmadan, VFD üreticisi genellikle kablo mesafelerini 50 m ile sınırlandırır. Bir dV/dt filtresi bunu yaklaşık 150 m'ye kadar uzatır. Sinüs filtresi, kablonun 300 m'nin ötesine geçmesine izin verir ve bilinmeyen veya eski sargı yalıtımına sahip dalgıç pompalar ve motorlar için şiddetle tavsiye edilir. Kurulum verilerinize göre uygun çıkış filtresini seçeceğiz.

S4: Kabin birden fazla motoru kontrol edebilir mi?

Evet, çeşitli konfigürasyonlarda: sıralı görev (bir VFD, birden fazla motor, aktif motoru seçen çıkış kontaktörleriyle aynı anda yalnızca bir tane çalışır), senkron çoklu motor (bir kabinde bir DC barasını paylaşan veya ana/bağımlı hız eşleşmesi için iletişim kuran birden fazla VFD) veya bağımsız kontrol (daha büyük bir kabinde birden fazla bağımsız VFD). Bize uygulamanızı söyleyin, biz de doğru topolojiyi tasarlayalım.

S5: VFD Kontrol Paneli tesisimin SCADA'sı veya DCS'si ile nasıl entegre olur?

VFD'nin iletişim bağlantı noktası - Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP veya BACnet - doğrudan denetleyici sisteminize bağlanır. Tüm operasyonel veriler, alarmlar ve teşhisler mevcuttur. Ağ arızası durumunda güvenli çalışmayı sağlamak için yapılandırılabilir iletişim kaybı davranışıyla iki yönlü kontrol (uzaktan başlatma/durdurma, hız referansı) desteklenir.

S7: Kabinin hangi bakıma ihtiyacı var?

Rutin bakım basittir: havalandırma filtrelerinin altı ayda bir temizlenmesi veya değiştirilmesi, güç bağlantı uçlarının yıllık termografik denetimi ve baypas devresi ile güvenlik kilitlerinin yıllık işlevsel testi. VFD'nin DC bağlantı kapasitörleri ve soğutma fanları için belirli bir hizmet ömrü vardır (çalışma koşullarına bağlı olarak genellikle 5 ila 10 yıl) ve bunlar değiştirilebilir bileşenlerdir. Tam bakım programları kullanım kılavuzunda belgelenmiştir.

S8: Kabin tozlu veya yüksek sıcaklıktaki bir ortamda çalışabilir mi?

Evet. Muhafaza koruma derecesi ve termal yönetim stratejisi saha koşullarınıza göre seçilir. Tozlu ortamlar için, ince filtrelemeli giriş filtreleriyle IP55 veya IP65 belirtilmiştir. 40°C'nin üzerindeki ortam sıcaklıkları için, VFD güç kaybı, kabin kliması veya havadan suya ısı eşanjörleri güvenli iç koşulları sağlar. Mühendislik aşamasında saha verilerinizi değerlendireceğiz ve uygun çevresel güçlendirmeyi önereceğiz.

M5 Müşteri İncelemesi

Bölgesel Su İdaresi — Pompa İstasyonu Modernizasyon Programı

Arka plan

Güney Amerika'daki bölgesel bir su kuruluşu, dağıtım ağında 60'ın üzerinde sondaj ve takviye pompa istasyonu işletiyor ve yaklaşık iki milyonluk bir nüfusa hizmet veriyordu. Birçok pompa istasyonu onlarca yıllıktı ve akış kontrolü için kısma valfleri ile sabit hızlı doğrudan hat üzerinde başlatıcılar kullanıyordu. Tesis, artan enerji maliyetleriyle, su darbesi ve mekanik stres nedeniyle sık sık pompa ve boru tesisatı arızalarıyla ve eski kontrol donanımı için yedek parça temin etmede artan zorluklarla karşı karşıya kaldı.

Mücadele

Şirket, pompa istasyonlarını aşamalı bir programla VFD kontrolüyle modernize etmeyi seçti ve ilk olarak en büyük 20 istasyonu hedef aldı. Her istasyon benzer bir profil sundu: iki ila dört adet görev/yedek pompa seti (45kW ila 200kW), uzun motor kabloları (dalgıç sondaj pompalarına kadar genellikle 150 m'yi aşan), uzak konumlardaki tozlu yarı açık ortamlar ve karmaşık sistem bakımı için sınırlı saha elektrik desteği.

Belirli kısıtlamalar şunları içeriyordu:

●  VFD çözümünün, motor sargı yalıtımını bozmadan dalgıç pompalara giden uzun kablo mesafelerine uyum sağlaması gerekiyordu

●  Birçok istasyonda yedek pompa bulunmadığından, VFD servisi sırasında su beslemesini sürdürmek için manuel bypass zorunluydu

●  Uzaktan izleme yeteneği, maliyetli saha ziyaretlerini azaltmak için çok önemliydi

●  Elektrik kurulumunun minimum VFD devreye alma deneyimine sahip yerel yükleniciler tarafından tamamlanması gerekiyordu

Neden VFD Kontrol Panellerimizi Seçmelisiniz?

Hem bileşen kaynaklı VFD yenilemelerini hem de entegre VFD Kontrol Panellerini değerlendirdikten sonra hizmet şirketi kabin yaklaşımını seçti. Faydaları açıktı:

●  Her kabin, belirli kablo uzunluğuna ve motor yalıtım tipine uygun çıkış sinüs filtreleri ile fabrikada tasarlandı ve yansıyan dalga voltajındaki ani yükselişlerden dolayı motor sargısında hasar oluşma riski ortadan kaldırıldı.

●  Önceden kablolanmış ve test edilmiş entegre manuel bypass devresi, hizmet kuruluşuna herhangi bir VFD servis etkinliği sırasında su tedarikinin devam edeceğine dair güven verdi

●  Kapıya monte HMI ve tamamen parametrelendirilmiş VFD, fabrikada pompa eğrisi verileri, PID basınç kontrol ayarları ve tesisatın standart koruma eşikleri ile yüklenmiştir; bu, yerel yüklenicilerin ana beslemeyi, pompa motorunu ve basınç dönüştürücüyü basit bir şekilde bağlayarak her bir kabini devreye almasına olanak sağlar.

●  Her kabinde bulunan GPRS/4G uzaktan izleme modülleri, akış, basınç, enerji tüketimi, çalışma saatleri, alarm durumu gibi operasyonel verileri doğrudan tesisin merkezi SCADA platformuna aktardı

İnce filtreleme girişlerine ve güneşlik gölgeliklerine sahip IP55 dereceli muhafazalar, tozlu, açıktaki pompa istasyonu ortamlarına uygundur

Dağıtım

Her biri çıkış sinüs filtresine, manuel bypassa, IP55 muhafazaya, GPRS uzaktan telemetriye ve önceden yapılandırılmış PID basınç kontrolüne sahip yirmi adet VFD Kabini (45kW - 200kW) üretildi. Dolaplar eksiksiz, fabrikada test edilmiş birimler halinde nakledildi. Yerel elektrik yüklenicileri, 10 aylık bir program boyunca kabinleri sırayla kurup devreye aldı. İlk üç istasyon için uzaktan devreye alma desteği, üreticinin mühendisleri tarafından video bağlantısı aracılığıyla sağlandı; sonraki istasyonlar, standartlaştırılmış belgeler kullanılarak yerel ekipler tarafından bağımsız olarak devreye alındı.

Sonuçlar

VFD'lerin pompa hızını tam olarak sistem talebine göre ayarlamasıyla, modernize edilmiş 20 istasyondaki enerji tüketimi, önceki kısma valfi çalışmasına kıyasla ortalama %32 azaldı.

Pompa ve boru tesisatı bakım maliyetleri önemli ölçüde düştü: su darbesi olayları ortadan kaldırıldı ve yumuşak başlangıç ​​rampası sayesinde pompa yatağı ve conta ömrü uzatıldı.

250 m'ye kadar kablo uzunluğuna sahip 20 istasyonda tek bir motor yalıtım arızası meydana gelmemesi sinüs filtresi spesifikasyonunu doğrulamaktadır.

Tesisin merkezi operasyon ekibi artık 20 istasyonun tamamını tek bir SCADA panosundan izliyor, herhangi bir pompa hatası veya basınç sapması durumunda otomatik SMS alarmları alıyor ve reaktif saha ziyaretlerini %60'ın üzerinde azaltıyor.

İlk aşamanın başarısı, şirketin programı kalan 40 pompa istasyonuna genişletmesine, aynı VFD Kabin spesifikasyonu üzerinde standartlaştırmasına ve tüm ağ genelinde tek tip bakım eğitimi ve yedek parça envanteri sağlanmasına yol açtı.
