Tek Tabancalı EV Ev Şarj Cihazı 7KW

7kW (tek faz) ila 22kW (üç faz) güç değerleri için üretilen CSIVEI fabrikasının Tek Tabancalı EV Ev Şarj Cihazı 7KW, doğrudan duvarlara, sütunlara veya yapısal kolonlara monte edilerek zemin alanı gereksinimlerini ortadan kaldırır ve park alanlarını engelsiz tutar. Şık, IP55 dereceli muhafaza, şarj kablosunu düzenli ve yerden yüksek tutan, entegre kablo tutuculu bir Tip 2 konektöre sahiptir. Kullanıcılar yerleşik RFID okuyucu veya eşlik eden bir akıllı telefon uygulaması aracılığıyla kimlik doğrulaması yaparken, OCPP 1.6J bağlantısı şarj cihazını uzaktan izleme, oturum raporlama ve dinamik yük yönetimi için büyük arka uç platformlarına bağlar. Kapsamlı elektrik güvenliği, Tip A + 6mA DC'ye duyarlı artık akım koruması, aşırı akım ve aşırı gerilim korumaları ve acil durdurma işlevi aracılığıyla sağlanır. Uygun duvarları olmayan alanlar için, isteğe bağlı zeminde duran kaide aksesuarı, aynı üniteyi hiçbir dahili değişiklik gerektirmeden sütuna monte şık bir şarj cihazına dönüştürür. İster özel bir konut, ister çalışan park yeri, isterse misafir park yeri olsun, Tek Tabancalı EV Ev Şarj Cihazı 7KW, minimum altyapı karmaşıklığıyla güvenilir gece ve işyeri şarjı sunar.

Ürün Uygulamaları

Basitliğin, düşük maliyetin ve alan verimliliğinin önemli olduğu yerler için Tek Tabancalı EV Ev Şarj Cihazı 7KW, göze çarpmayan, duvara monte bir şarj noktası sağlar. Maksimum esneklik için mevcut yapılara monte edilebilir veya isteğe bağlı bir kaide ile yerleştirilebilir.

Özel Konutlar ve Garajlar

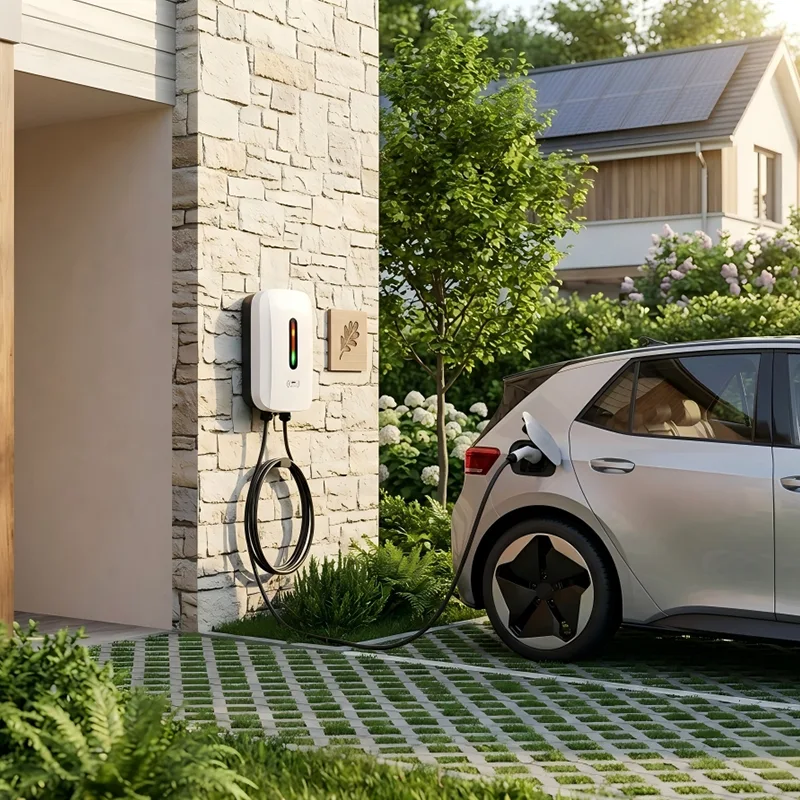

Sokak dışında özel park yeri olan ev sahipleri bu şarj cihazını garaj duvarına veya evin dış duvarına monte edebilir. Standart bir ev elektriği kullanarak, uyumlu araçlar için 7kW veya 22kW'a kadar tam gece şarjı sağlar. İnce profil kurulumu düzenli tutarken RFID veya uygulama kontrolü kullanımı aile üyeleriyle sınırlandırır.

Apartman ve Apartman Otoparkı

Çok konutlu binalarda, ayrı bodrum katlarında veya kapalı park yerlerinde bireysel sakinlere duvara monte şarj cihazları tahsis edilebilir. Şarj cihazı beton kolonlara veya bölme duvarlarına kolaylıkla monte edilebilir. Binanın OCPP arka ucuyla entegrasyon, birden fazla ünitede konut başına enerji faturalandırmasına ve yük dengelemesine olanak tanıyarak binanın ana beslemesinin asla aşırı yüklenmemesini sağlar.

İşyeri Çalışanı Ücretlendirmesi

Ofisler ve iş parkları, park alanlarından ödün vermeden değerli bir çalışan avantajı olarak EV şarjı sağlayabilir. Bir otoparkın çevresi boyunca veya yapısal sütunlar üzerinde duvara monte edilen ünitelerin her biri, özel bir bölmeye hizmet eder. Çalışanlar iş günü boyunca şarja bağlanır ve şarj cihazının akıllı planlama özellikleri, güneş enerjisi üretim saatlerinde veya yoğun olmayan tarife aralıklarında şarj işlemine öncelik verebilir.

Perakende ve Konaklama Misafir Ücretlendirmesi

Oteller, restoranlar ve alışveriş merkezleri minimum kesinti ile misafir EV şarjını ekleyebilir. Duvara montaj, şarj cihazını müşteri park yerinin başında düzenli bir şekilde konumlandırır. Şarj cihazı, personel anahtar kartıyla ücretsiz erişim veya QR kodu aracılığıyla ücretli oturumlar için yapılandırılabilir ve tamamı standart bir OCPP platformu üzerinden yönetilir.

Açık Alanlar için Kaide Dağıtımı

Duvarsız açık hava park alanlarında, isteğe bağlı ayaklık kiti aynı duvara monte üniteyi ince, bağımsız bir şarj cihazına dönüştürür. Bu, banliyö perakende parkları, eğlence merkezlerinde ziyaretçi park yerleri ve duvara montajın pratik olmadığı araba yolları için idealdir. Tek bir tesiste duvar ve kaide konfigürasyonlarının karma kullanımı, tedarik karmaşıklığını azaltır.

Teknik Derinlemesine İnceleme

Tek Tabancalı EV Ev Şarj Cihazı 7KW, kompakt, IP55 sınıfı bir muhafazayı gelişmiş kontrol elektroniği ve tam bağlantıyla birleştirerek onu herhangi bir EV şarj ağı için esnek bir yapı taşı haline getirir.

Verimli Güç Dağıtımı ve Uyumluluk

Şarj cihazı, IEC 61851-1 Mod 3'e göre tek fazlı 7kW (230V, 32A) veya üç fazlı 11kW/22kW (400V, 16A/32A) sağlar. Yerleşik denetleyici, Kontrol Pilotu iletişimini yöneterek aracın yerleşik şarj cihazının kullanabileceği maksimum akımı ayarlar. Ünite, yük yönetimi senaryoları için arka uçtan erişilebilen ayarlanabilir maksimum akım ayarıyla bölgesel şebeke standardı için önceden yapılandırılmıştır.

Katmanlı Elektrik Güvenliği

Güvenlik, IEC 62955'e uygun özel bir 6mA DC'ye duyarlı algılama modülüyle birleştirilmiş A Tipi kaçak akım cihazı aracılığıyla sağlanır. Bu, modern elektrikli araçlar için kritik bir gereklilik olan standart A Tipi RCD'leri kör edebilen saf DC arıza akımlarına karşı koruma sağlar. Aşırı akım, aşırı gerilim, düşük gerilim ve aşırı gerilim koruma cihazları ana güç yoluna entegre edilmiştir. Motorlu bir röle herhangi bir arıza durumunda çıkışın bağlantısını keser ve ön paneldeki acil durdurma düğmesi ek bir manuel izolasyon noktası sunar.

Donanım Yapımı ve Çevresel Dayanıklılık

Muhafaza, UV ışınlarına dayanıklı toz kaplamalı kaplamaya sahip galvanizli çelikten yapılmıştır, su ve toz girişi için IP55 ve mekanik darbe için IK10'a göre test edilmiştir. -30°C ila +55°C arasında güvenilir şekilde çalışarak, kapalı veya açık dış mekanlarda kuruluma uygundur. Dahili elektronikler neme ve yoğuşmaya karşı dayanıklı olacak şekilde kaplanmıştır. Montaj braketi betona, tuğlaya veya yapısal çeliğe güvenli bağlantı sağlar; arkadan veya alttan kablo girişi seçenekleri, temiz bir görünüm için gizli kablolamaya olanak tanır.

Kullanıcı Arayüzü ve Bağlantı

Yüksek parlaklıktaki LED durum halkası veya isteğe bağlı LCD ekran, şarj durumunu bir bakışta net bir şekilde gösterir. ISO 14443 uyumlu bir RFID okuyucu, akıllı telefon uygulaması etkileşimi için isteğe bağlı olarak Bluetooth veya Wi-Fi ile eşleştirilen erişim kontrolü sağlar. Yerleşik OCPP 1.6J (2.0.1'e yükseltilebilir) yığını, Ethernet, Wi-Fi veya entegre 4G modem üzerinden ağ yönetim sistemlerine bağlanır. Özellikleri arasında uzaktan başlatma/durdurma, gerçek zamanlı oturum verileri, cihaz yazılımı güncellemeleri ve akıllı şarj programları yer alır. Çevrimdışı işlem arabelleğe alma, bağlantının geçici olarak kesilmesi durumunda hiçbir oturum verisinin kaybolmamasını sağlar.

Kablo Yönetimi ve Ergonomi

Ergonomik konnektöre sahip 5 metrelik Tip 2 kablo (Tip 1 seçeneği mevcuttur) kalıcı olarak bağlanır. Entegre yan kılıf, kullanılmadığı zaman konektörü güvenli bir şekilde sabitleyerek kabloyu yerden ve bölmeyi düzenli tutar. Kılıf tasarımı, fişi rahat bir durma yüksekliğine yerleştirerek bağlantı sırasındaki gerilimi azaltır.

Esnek Yük ve Enerji Yönetimi

Şarj cihazı, Modbus RTU/TCP aracılığıyla yerel yük yönetimini destekleyerek saha düzeyindeki kontrolörler, güneş enerjisi invertörleri veya akü depolama sistemleriyle entegre olmasını sağlar. Çoklu şarj cihazı kurulumlarında, bir grup kontrol cihazı toplam saha talebini sınırlayabilir, şarj oturumlarını kademeli hale getirebilir veya güneş enerjisinin öz tüketimine öncelik verebilir. Bu geleceğe hazırlık, maliyetli şebeke yükseltmeleri gerektirmeden artan EV sayılarını karşılar.

Opsiyonel Kaide Dönüşümü

Sıcak daldırma galvanizli çelik kaide kiti, şarj ünitesinde herhangi bir değişiklik yapılmadan takılabilir. Kaide, entegre bir kablo kanalına ve ağır hizmet tipi bir zemin plakasına sahip bir sütun sağlar. Duvara monte şarj cihazının düz bir yüzeyin mevcut olduğu herhangi bir yere yerleştirilmesine olanak tanır ve çeşitli saha koşullarında ürün özelliklerini birleştirir.

Sıkça Sorulan Sorular

S1: Hangi güç seviyeleri mevcut ve arabam ne kadar hızlı şarj olacak?

Tek Silahlı EV Ev Şarj Cihazı 7KW, 7kW (tek fazlı), 11kW (üç fazlı) ve 22kW (üç fazlı) konfigürasyonlarda mevcuttur. Gerçek şarj hızı aracınızın yerleşik şarj cihazına bağlıdır. 7kW yerleşik şarj cihazına sahip tipik bir EV, 7kW'ta saatte yaklaşık 40-50 km menzil elde edecek veya araç 11kW veya 22kW üç fazlı şarjı destekliyorsa daha hızlı olacaktır.

S2: Bu şarj cihazı ek koruma olmadan dış mekana kurulabilir mi?

Evet. IP55 dereceli muhafaza yağmura, toza ve UV ışınlarına karşı dayanıklıdır. Neme direnmek için uygun şekilde kaplanmış elektroniklerle yıl boyunca açık havada çalışacak şekilde üretilmiştir. Arkadan kablo girişli basit duvara monte kurulum, hava koşullarına karşı tam koruma sağlar.

S3: Uygun bir duvarım yoksa ne olur?

İsteğe bağlı zeminde duran kaide kiti mevcuttur. Kaide aynı şarj ünitesini kullanıyor ve sadece beton bir yastığa cıvatalanıyor. Bu, aynı şarj cihazı modelini tek bir projede hem duvara monte hem de bağımsız uygulamalarda kullanmanıza olanak tanır.

S4: Şarj cihazını kimin kullandığını ve enerji faturasını kimin kullandığını kontrol edebilir miyim?

Evet. Entegre RFID okuyucu veya yardımcı uygulama, kullanıcı kimlik doğrulamasını mümkün kılar. OCPP arka ucu aracılığıyla bireysel tarifeler belirleyebilir, kullanıcı başına tüketimi takip edebilir ve faturalandırma raporları oluşturabilirsiniz. Özel kurulumlar için ihtiyaç duyulan tek şey RFID kartlarının basit bir beyaz listesidir.

S5: Şarj cihazı güneş enerjisiyle veya yoğun olmayan saatlerde şarjı destekliyor mu?

Tek Tabancalı EV Ev Şarj Cihazı 7KW, OCPP akıllı şarj profillerini ve yerel enerji yönetimi sistemleriyle Modbus entegrasyonunu destekler. Bu, yalnızca fazla güneş enerjisi mevcut olduğunda şarj olacak veya elektrik tarifesinin yoğun olmadığı dönemlerde seansları otomatik olarak planlayacak şekilde programlanabileceği anlamına gelir.

S6: Şarj cihazının hangi sertifikaları var?

Şarj cihazı CE sertifikalıdır ve IEC 61851-1, IEC 62196 ve ilgili bölgesel EMC ve güvenlik direktiflerine uygundur. Üretim tesisimiz ISO 9001 sertifikalıdır ve her ünite sevkiyattan önce son elektrik testinden geçmektedir.

S7: Hangi bakım gereklidir?

Çok az. Kablonun, konektörün ve muhafazanın yıllık olarak görsel olarak incelenmesini öneririz. Ön kapak dahili bileşenlere erişim sağlar ve modüler tasarım, gerektiğinde denetleyicinin, RFID modülünün veya rölenin hızlı bir şekilde değiştirilebileceği anlamına gelir. Servis için ağır ekipmana gerek yoktur.

Karma Kullanımlı Şehir Bloğu - Konut ve Perakende Şarj Entegrasyonu

Arka plan

Yeni gelişen bir kentsel mahalle, zemin kattaki perakende birimlerini üst kattaki konutlarla birleştirdi. Geliştirici, hem konut sakinleri hem de perakende müşteriler için ortak yer altı otoparkında özel EV şarjı sunmak istiyordu. Otoparkta standart dar bölmeler ve çok sayıda yapısal sütun vardı ancak sınırlı taban alanı vardı.

Mücadele

Yeraltı garajı tipik bir kentsel tasarımdı; düzenli ızgaralar halindeki beton sütunlar, çevredeki duvarlar ve dar dönüş alanları. Yerde duran şarj cihazları trafik akışını engelleyecek veya değerli park yerlerini tüketecektir. Kurum aynı zamanda herhangi bir şarj altyapısının yangın tahliye yollarını değiştirmemesini veya mevcut park yeri sayısını azaltmamasını da zorunlu kıldı.

Konut sakinleri, kendilerine ayrılmış alanlarda özel, tahsisli şarja ihtiyaç duyuyordu; perakende satış yerleri ise süpermarket girişine yakın birkaç belirlenmiş ziyaretçi alanında ücretli müşteri şarjı sunmak istiyordu. Tek bir çözümün her iki kullanım durumuna da minimum kurulum karmaşıklığıyla hizmet etmesi gerekiyordu.

Neden Tek Tabancalı Duvara Monte AC Şarj Cihazları?

Yapısal sütunlar ve çevre duvarları ideal montaj noktaları sağladı. Her sakinin tahsis ettiği bölmenin başındaki bir sütuna takılan, duvara monte edilen tek tabancalı şarj cihazı sıfır taban alanı kullanıyordu. Şarj cihazının ince, dikey profili sütun yüzüyle hizalanarak bölmenin tamamen kullanılabilir olmasını ve koridorun engellenmemesini sağlar.

Süpermarket yakınındaki müşteri bölmeleri için, her biri işaretli bir EV bölmesine hizmet eden dört adet duvara monte ünite bir yan duvara yerleştirildi. Bunlar, OCPP arka ucu aracılığıyla QR kodlu ödeme seçeneğine sahip genel şarj cihazları olarak yapılandırılırken yerleşik şarj cihazları, RFID anahtarları aracılığıyla bireysel apartman hesaplarına bağlanarak özel moda ayarlandı.

Kurulumun tamamı, zemine sabitleme, yeni beton kaplama ve park alanı kaybı gerektirmedi. Kablolar tavandaki mevcut kablo kanalları boyunca uzanıyor ve sütunlar her şarj cihazına düşüyordu. Tesisin elektrik kapasitesi, Modbus aracılığıyla her şarj cihazıyla iletişim kuran yerel bir yük kontrolörü tarafından yönetiliyordu; bu, sakinlerin eve döndüğü akşam saatlerindeki toplam maksimum talebi sınırlıyordu.

Dağıtım

Tek Tabancalı EV Ev Şarj Cihazı 7KW'den (Tip 2) altmış tanesi kuruldu. Bunlardan 56'sı konut sakinleri için yapısal kolonlara, dördü ise müşterilerin kullanımı için bir perakende satış bölgesi duvarına monte edildi. Hiçbir sütun veya duvarın bulunmadığı bir dizi orta rampa bölmesi için üç isteğe bağlı kaide kiti kullanıldı. Projenin tamamı binanın elektrik yüklenicisi tarafından altı haftada tamamlandı ve otopark erişiminde minimum düzeyde kesinti yaşandı.

Sonuçlar

●  60 EV park yeri, tek bir standart park alanı dahi kaybedilmeden devreye alınarak, gövde şirketinin temel şartı yerine getirildi.

●  Sakinler, faturalarının doğrudan dairelerine ödendiği, her zaman erişilebilen özel bir şarj noktasına sahip oldu; böylece ortak sıraya girme veya ortak ödeme terminallerine olan ihtiyaç ortadan kalktı.

●  Süpermarketin olumlu geri bildirimler vermesiyle birlikte perakende müşteriler, alışveriş için harcadıkları süreyi artıran birinci sınıf bir EV şarj olanağı elde etti.

●  Geliştirici, daireleri "EV'ye hazır" olarak pazarlayabildi; bu özellik, daha hızlı satışlara ve daha yüksek birim başına değere katkıda bulunan bir özellikti.

●  Duvara montaj ve kaide kurulumlarındaki tek tip ürün özellikleri, bakımı basitleştirdi ve binanın tesis ekibi için yedek parça stokunu azalttı.
