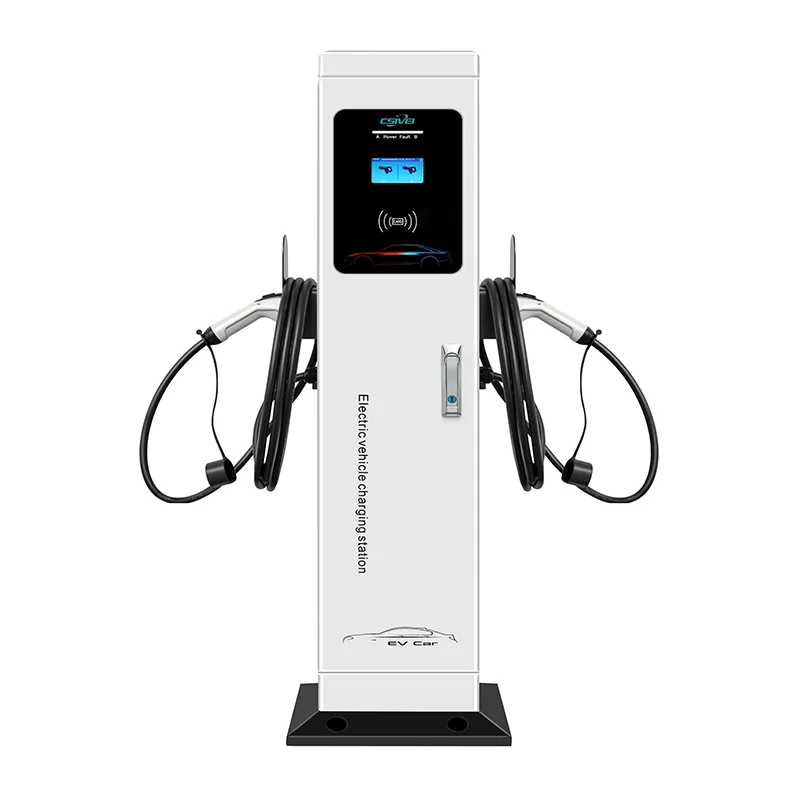

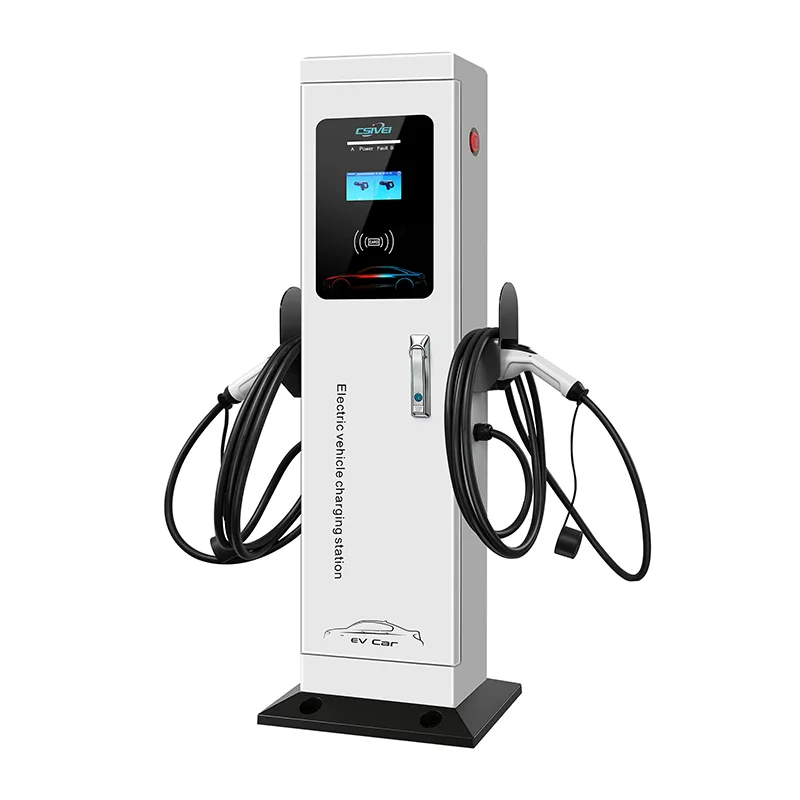

Çift Tabancalı Daimi AC Şarj İstasyonu

Bu yerde duran AC şarj cihazı, tabanca başına 7kW, 11kW veya 22kW'ı destekler ve toplam çıkış, yerleşik bir dinamik yük kontrol cihazı tarafından yönetilir. İki araç fişe takıldığında, mevcut güç akıllıca bölünür; örneğin, 32A üç fazlı beslemedeki tabanca başına 22kW'lık bir model, her araca aynı anda 11kW veya bir bölme boş olduğunda tek bir araca 22kW'ın tamamını sağlayabilir. Kaide, dört ankraj cıvatasıyla beton bir ped veya asfalt yüzeye monte edilerek duvar yapılarına olan ihtiyacı ortadan kaldırır. 5 metrelik kablolara ve ayrı kablo tutuculara sahip iki ayrı Tip 2 konektör, her bölmenin düzenli ve kullanıcı dostu olmasını sağlar. RFID ve uygulama tabanlı kimlik doğrulama, bağımsız erişime ve silah başına faturalandırmaya olanak tanırken, OCPP 1.6J bağlantısı her iki silahı da herhangi bir ağ arka ucuna ayrı şarj noktaları olarak entegre eder. IK10 darbe direncine sahip IP55 dereceli galvanizli çelik muhafaza, yıl boyunca -30°C'den +55°C'ye kadar dış mekan koşullarına dayanıklıdır. Kapsamlı elektrik güvenliği, Tip A + 6mA DC'ye duyarlı artık akım koruması, aşırı akım, aşırı gerilim ve tabanca başına aşırı gerilim korumasının yanı sıra merkezi acil durdurmayı içerir. Tek ayaklı iki yuvalı tasarımıyla Çift Tabancalı Daimi AC Şarj İstasyonu, her türlü çok yuvalı proje için kurulum, kablolama ve bakım maliyetlerini önemli ölçüde azaltır.

İdeal Uygulamalar

Uzun süreli park etme işleminin birden fazla bölmeye verimli bir şekilde hizmet verme ihtiyacını karşıladığı durumlarda, Çift Tabancalı Daimi AC Şarj İstasyonu, iki aracı kendi kendini destekleyen bir kaideden şarj ederek donanım ve kurulum maliyetlerini yarı yarıya azaltır.

Konut Toplulukları ve Apartman Kompleksleri

Özel açık otoparkı olan çok konutlu mülkler için, tahsis edilmiş iki yerleşik bölme arasına yerleştirilen tek bir çift tabanca kaidesi, her birine kişisel bir şarj noktası sağlar. Konut sakinleri kendi RFID kartlarıyla kimlik doğrulaması yapıyor ve oturumlar bireysel apartman hesaplarına fatura ediliyor. Paylaşılan kaide, daha az temel ve elektrikli ev çalışması anlamına gelir; bu da peyzajlı alanlarda kurulum maliyetini ve görsel dağınıklığı azaltır.

İşyeri ve İş Parkı Çalışan Otoparkı

Elektrikli araç şarjını çalışanlara sağlanan fayda olarak sunan şirketler, tek bir şarj cihazından iki bitişik park alanına hizmet verebilir. Çalışanlar vardıklarında şarja bağlanır ve iş gününün sonuna kadar tam ücret alırlar. OCPP arka ucu, kullanıcı başına faturalandırmaya veya ücretsiz tahsise izin verirken çift tabancanın kapladığı alan dolaşım alanlarını açık tutar. Dinamik yük dengeleme, daha fazla şarj cihazı eklense bile sahanın elektrik kapasitesinin asla aşılmamasını sağlar.

Oteller, Tatil Köyleri ve Eğlence Mekanları

Oteller ve tatil yerlerindeki misafir otoparklarında genellikle açık alanlarda veya gölgeli yapıların altında eşleştirilmiş bölmeler bulunur. İki bölme arasında tek bir çift tabancalı ayakta duran AC şarj cihazı, manzarayı karmaşıklaştırmadan birinci sınıf EV rahatlığı sunar. Konuklar, QR kodu veya oda anahtarı aracılığıyla kimliklerini doğrular ve otel, merkezi bir kontrol panelinden bölme başına ücretsiz veya ücretli ücretlendirmeyi yönetebilir.

Filo ve Araç Paylaşımı Depoları

Kiralık araç merkezleri, belediye motor havuzları veya kurumsal araç paylaşım hizmetleri gibi hafif EV'ler işleten küçük ve orta ölçekli filolar, gece boyunca şarj cihazı başına iki aracı park edebilir. Enerji maliyetlerini optimize etmek için arka uç dizi oturumları aracılığıyla planlı şarj yapılırken, tabanca başına bağımsız ölçüm, araç veya departmana göre tüketimi izler. Bağımsız tasarım, filo kompozisyonu geliştikçe esnek düzen değişikliklerine olanak tanır.

Kamu ve Belediye Yüzey Alanları

Belediyeye ait otoparklar ve cadde üzerindeki koylar, direk sayısını iki katına çıkarmadan şarj kapsamını ikiye katlayabilir. İki işaretli EV bölmesi arasındaki bir kaide, daha temiz bir sokak manzarası ve yayalar için daha az engel sağlıyor. Entegre kablo yönetimi, yürüyüş yollarını temiz tutar ve ikili bağımsız faturalandırma, uygulama ve gelir tahsilatını kolaylaştırır.

Teknik Derinlemesine İnceleme

Çift Tabancalı Daimi AC Şarj İstasyonu, bağımsız olarak kontrol edilen iki şarj noktasını tek bir kompakt kaidede birleştirerek akıllı güç yönetimini sağlam dış mekan mühendisliğiyle birleştirir.

Çift Kanallı Akıllı Yük Dengeleme

Yerleşik bir enerji yönetimi kontrolörü, mevcut tedarik kapasitesini ve her iki bağlı aracın taleplerini gerçek zamanlı olarak izler. Yalnızca bir araç fişe takıldığında, faz başına 32 A'ya kadar tam nominal akım o tabancaya iletilir. İkinci bir araç bağlandığında kontrolör, akımı iki çıkış arasında dinamik olarak dağıtır. 32A beslemeli tipik bir 22kW üç fazlı konfigürasyonda, her tabanca aynı anda 11kW (faz başına 16A) alır. Sistem ayrıca, gerekirse belirlenmiş bir bölmeye daha fazla güç verecek şekilde statik bölme veya öncelik tahsisi ile de yapılandırılabilir. Bu, mevcut şebeke bağlantısının kullanımını maksimuma çıkarırken ana kesicinin açmasını önler.

Tabanca Başına Bağımsız Ölçüm ve Kontrol

Her çıkış, IEC 61851-1 uyumlu ayrı bir şarj noktası olarak değerlendirilir. İki özel mikro denetleyici, her aracın yerleşik şarj cihazıyla sürekli iletişim kurarak Kontrol Pilotu sinyallerini yönetir. Tabanca başına enerji ölçümü, gelir uygulamaları için faturalandırma düzeyinde doğruluk sağlayan MID sertifikalı ölçüm cihazları (isteğe bağlı) kullanır. Röle kontrolü, arıza tespiti ve oturum kaydı kanal başına tamamen bağımsızdır; yani bir tabancadaki arıza diğerini etkilemez.

Kapsamlı Elektrik Koruması

Şarj cihazında, her iki tabancayı da AC ve DC toprak kaçak akımlarına karşı koruyan, IEC 62955'e göre 6 mA DC duyarlı algılamalı A Tipi artık akım cihazı bulunur. Aşırı gerilim koruma cihazlarının yanı sıra her kanal için bağımsız aşırı akım, aşırı gerilim ve düşük gerilim koruması sağlanır. Herhangi bir arıza durumunda, özel bir motorlu röle, etkilenen çıkışın bağlantısını milisaniyeler içinde keser. Kilitlenebilir merkezi acil durdurma düğmesi her iki tabancanın da manuel izolasyonunu sağlar.

Sağlam Dış Mekana Hazır Kaide

Kaide, IP55 ve IK10 derecelerine sahip, UV stabilizasyonlu toz kaplamalı galvanizli çelikten yapılmıştır. Sütun, dört ankraj cıvatasına sahip ağır kalibreli bir taban plakası aracılığıyla beton bir yastığa veya asfalt yüzeye sabitlenir. Alt ve arka kablo girişi seçenekleri mevcut yer altı kanallarına uyum sağlar. Filtrelenmiş tahliye tapalarına sahip havalandırmalı kolon tasarımı dahili yoğuşmayı önler. Tüm PCB'ler ve konektörler neme ve tuz yüklü havaya karşı uygun şekilde kaplanmıştır.

Kullanıcı Arayüzü ve Bağlantı

Merkezi bir 4,3 inç LED ekran veya isteğe bağlı dokunmatik ekran, her iki tabanca için de oturum durumunu aynı anda sağlar. Her tarafta bir tane olmak üzere iki RFID okuyucu, bağımsız kullanıcı kimlik doğrulamasına olanak tanır. İletişim seçenekleri arasında 4G, Wi-Fi ve Ethernet bulunur. Yerleşik denetleyici OCPP 1.6J/2.0.1'i destekleyerek tabanca başına işlem raporlamayı, uzaktan başlatma/durdurmayı, ürün yazılımı güncellemelerini ve akıllı şarj profillerini mümkün kılar. Çevrimdışı mod, işlemleri yerel olarak önbelleğe alır ve bağlantı geri geldiğinde senkronize edilir.

Kablo Yönetimi

Her tabanca 5 metrelik Tip 2 kabloyla donatılmıştır (Tip 1 isteğe bağlı). Yan tarafa monte edilmiş özel kablo tutucuları, tek elle kolay bağlantı sağlayacak şekilde konumlandırılarak her iki kabloyu da yerden yüksekte tutar. Kılıf tasarımı, kabloları dışarıya ve aşağıya doğru yönlendirerek iki tabanca arasında dolaşmayı önler ve yürüyüş yollarını güvende tutar.

Enerji Entegrasyonuna Hazır

Modbus RTU/TCP arayüzleri bina yönetim sistemleri, güneş enerjisi invertörleri ve akü depolamayla entegrasyona olanak tanır. Şarj cihazı, şarjı yenilenebilir üretimle uyumlu hale getirmek veya yoğun talep aralıklarından kaçınmak için harici yük yönetimi sinyallerine yanıt verebilir. Bu, onu bir tesisin daha geniş enerji stratejisinde aktif bir katılımcı haline getirir.

Sıkça Sorulan Sorular

S1: Her iki silah da aynı anda tam güçte şarj edilebilir mi?

Toplam çıktı, mevcut tedarik kapasitesine göre belirlenir. 32A üç fazlı besleme ile tabanca başına tipik 22kW konfigürasyonunda, her iki tabanca da aynı anda 11kW güç sağlayabilir. Yalnızca bir araç bağlıysa 22kW'ın tamamını alır. Ekibimiz, hedef veriminize uyacak şekilde elektrik kaynağını boyutlandırmanıza yardımcı olacaktır.

S2: Her silah bağımsız olarak faturalandırılabilir mi?

Evet. Her çıkışın kendi enerji sayacı ve OCPP şarj noktası kimliği vardır. Arka uç, tek bir fiziksel ünite içinde iki ayrı şarj noktası görüyor ve bu sayede kullanıcı başına bağımsız faturalandırma, oturum takibi ve tarife ataması mümkün oluyor.

S3: Tabancalardan birinde arıza meydana gelirse ne olur?

Arıza tespiti ve koruma tabanca başına tamamen bağımsızdır. Bir çıkıştaki arıza yalnızca o oturumu sonlandırır; diğeri normal şekilde şarj olmaya devam ediyor. Merkezi acil durdurma gerektiğinde her iki tabancayı da izole eder.

S4: Kurulum gereksinimleri nelerdir?

Kaide düz bir beton yastığa veya asfalt yüzeye cıvatalanır. Taban plakası giriş noktasına uygun bir üç fazlı veya tek fazlı besleme bağlanmalıdır. Duvara veya ek montaj yapısına gerek yoktur. Ayrıntılı inşaat ve elektrik kurulum kılavuzları sağlıyoruz.

S5: Bu şarj cihazı açık havada kullanılabilir mi?

Evet. IP55 ve IK10 dereceli galvanizli çelik muhafaza, -30°C ile +55°C arasındaki sıcaklıklarda kalıcı dış mekan kurulumu için tasarlanmıştır. Yağmura, toza, UV ışınlarına ve kıyı havasına dayanıklıdır.

S6: Hangi arka uç ve ödeme platformlarını destekliyor?

Şarj cihazı OCPP 1.6J ve 2.0.1 uyumludur ve tüm önemli şarj ağı yönetim platformlarıyla test edilmiştir. Özel bir arka ucunuz varsa destek ekibimiz devreye alma sırasında entegrasyon konusunda yardımcı olabilir.

S7: Bakım, iki ayrı tek tabanca şarj cihazıyla karşılaştırıldığında nasıldır?

Rutin bakım yarı yarıya azalır; kontrol edilecek bir ayaklık, temizlenecek bir filtre seti ve erişilecek bir ana kart bulunur. Ön kapı, servis yapılabilecek tüm parçalara tam erişim sağlar. Temel bileşenler modülerdir ve üniteyi tabanından çıkarmadan değiştirilebilir.

Müşteri İncelemesi

Kurumsal Bir İş Parkı — Çalışanlar için Elektrikli Araç Şarjının Kullanıma Sunulması

Arka plan

Birden fazla teknoloji ve finansal hizmet şirketini barındıran büyük bir iş parkı, açık hava çalışan otoparklarına EV şarjı eklemeyi planladı. Çalışan talebi hızla artıyordu ve mülk yönetimi ekibi, kurulum maliyetlerini yönetilebilir tutarken ve peyzajlı park ortamını korurken ücretlendirmeyi çalışanlara sağlanan fayda olarak sunmak istiyordu.

Mücadele

Otoparklar, her çift sırayı ayıran peyzajlı adalarla birlikte uzun sıralar halinde çift koylara yerleştirilmişti. İlk tekliflerde duvara monte şarj cihazı yaklaşımı düşünülüyordu ancak EV tarafından belirlenen bölmelerin yakınında uygun duvarlar yoktu. Tek tabancalı, yerde duran şarj cihazları düşünüldü ancak bölme başına bir kaide gerektirmesi gerekiyordu; bu da her iki bitişik bölme için iki kaide, iki temel ve iki kablo kanalı anlamına geliyordu. Proje ölçeğinde bu durum malzeme, işçilik maliyetlerini ve görsel dağınıklığı önemli ölçüde artıracaktır.

Elektrik altyapısı da bir kısıtlama teşkil ediyordu. Her besleyici sütunu yaklaşık 20 bölmeden oluşan bir bölgeye hizmet ediyordu. Bölge başına çok sayıda şarj cihazının kurulması, mevcut devrelerin aşırı yüklenmesini önlemek için dikkatli bir yük yönetimi gerektirecektir.

Neden Çift Tabancalı Daimi AC Şarj Cihazları?

Eşleştirilmiş bölme düzeni tetikleyiciydi. İki bitişik bölme arasındaki ortak adaya, hem tek bir temelden hem de tek bir elektrik beslemesinden hizmet veren çift tabancalı bir kaide kurulabilir. Bu şu anlama geliyordu:

Bölme çifti başına iki yerine bir kaide — donanımda, temellerde ve kurulum süresinde %50 azalma.

Mevcut besleyici kapasitesini daha verimli kullanarak iki bölme başına bir güç kablosu döşenir.

Daha az gönderiyle daha temiz bir manzara görünümü.

Dinamik yük dengeleme, iki araç şarj olurken bile toplam çekişin devre kapasitesi dahilinde kalmasını sağladı.

Çalışanlar şirket erişim kartlarıyla kimlik doğrulaması yapacaktı ve her silah, OCPP arka ucunda bağımsız bir faturalandırma noktası olarak ayarlanacaktı. Şirketler kendi personeli için ücretlendirmeyi sübvanse edebilirken, ziyaretçi bölümleri ücretli olarak çalışabiliyor ve hepsi tek bir platformdan yönetilebiliyor.

Dağıtım

22kW'lık çift tabancalı dikili AC şarj cihazlarımızdan (Tip 2) kırk tanesi, 80 özel EV bölmesine hizmet verecek şekilde ana çalışan park alanına kuruldu. Her bir kaide, en yakın besleyici sütundan sağlanan güçle mevcut düzenlenmiş adaya cıvatalanmıştır. Hafta içi otoparkın aksamasını önlemek için kurulum dört hafta sonu boyunca aşamalı olarak gerçekleştirildi. OCPP arka ucu her kiracı şirketin erişim kontrol sistemiyle entegre oldu, böylece çalışanlar sadece mevcut RFID kartlarını tıklattı.

Sonuçlar

●  EV şarj kapasitesi, yalnızca 40 şarj cihazı kullanılarak 80 bölmeye ulaştırıldı; ekipman ve kurulum maliyetleri, tek tabanca alternatiflerine kıyasla yaklaşık %45 oranında azaltıldı.

●  Çalışanların geri bildirimleri son derece olumluydu; ücretlendirme, işyerinde üst düzey bir kolaylık olarak gösteriliyordu.

●  Mülk yönetimi, devre başına maksimum talebi sınırlar dahilinde tutan dinamik yük dengeleme sayesinde hiçbir elektrik kapasitesi sorunu bildirmedi.

●  Temiz, düzenli kurulum, peyzajlı park estetiğini koruyarak parkın mimari kurallarına uygun hale geldi.

●  Bu kullanıma sunma işleminin başarısının ardından iş parkı, aynı teknik özellikleri kullanan diğer iki park bölgesine çift tabancalı şarj cihazları ekledi.
