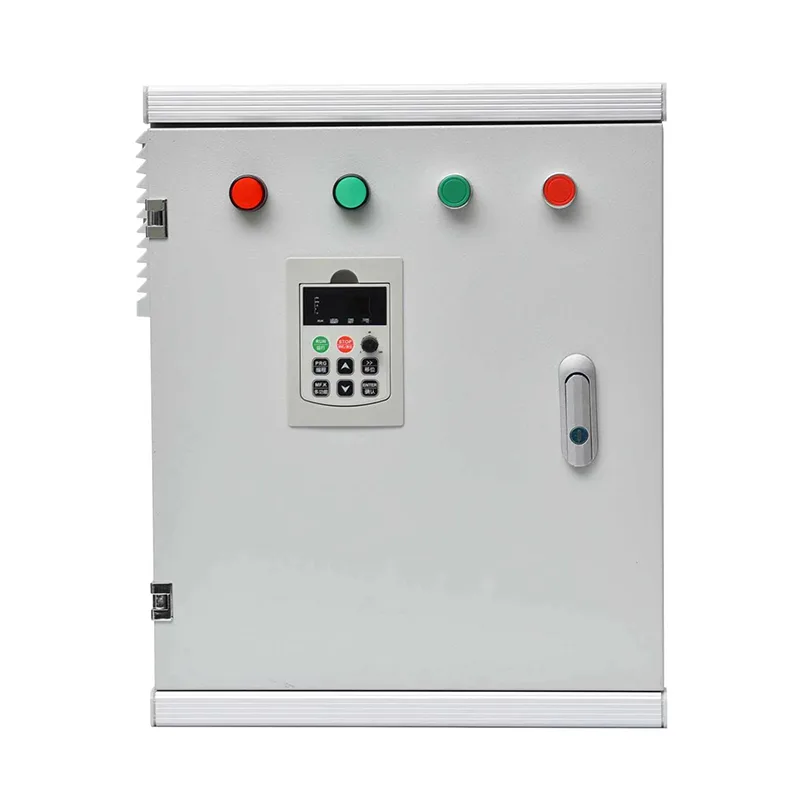

Yumuşak Başlangıç ​​Kabini

Çin'in önde gelen üreticisi Csivei tarafından sunulan Yumuşak Başlatıcı Kabini, 3 fazlı bir yumuşak yol verici ünitesi (7,5 - 800 kW, 380-690 V arası), bir giriş devre kesicisi veya sigortalı bağlantı kesme cihazı, dahili bir bypass kontaktörü, bir motor aşırı yük rölesi ve bir kontrol transformatörü içerir. Başlatma özellikleri (programlanabilir akım limiti, voltaj rampa süresi ve başlangıç ​​torku) dijital tuş takımı veya HMI aracılığıyla ayarlanır. İsteğe bağlı işlevler arasında, su darbesini önlemek amacıyla pompa sistemleri için yumuşak durdurma rampası yer alır. Koruma, kısa devreyi, aşırı yükü, faz kaybını, düşük/aşırı voltajı ve tristör aşırı sıcaklığını kapsar. Modbus RTU aracılığıyla standart iletişim, tesis DCS'sine veya SCADA'ya bağlantıya olanak tanır; isteğe bağlı Profibus, Profinet veya Ethernet/IP mevcuttur. Zeminde duran muhafaza, kapalı elektrik odaları ve tozlu endüstriyel ortamlar için uygun, IP42 ila IP55 dereceli, toz boya kaplamalı galvanizli çelikten üretilmiştir.

Ürün Uygulamaları

Sabit hızda çalışan ancak tahrik edilen ekipmanı ve elektrik ağlarını korumak için yumuşak başlatma gerektiren motorlar için Yumuşak Yolverici Kabini, doğrudan hat üzerinde veya yıldız-üçgen yol vericilere kompakt, az bakım gerektiren bir alternatif sunar.

Su ve Atıksu Pompa İstasyonları

Ham su girişi, takviye ve aktarma pompaları, boru hatlarındaki su darbesini ortadan kaldıran ve pompa pervaneleri ile kaplinlerdeki mekanik aşınmayı azaltan yumuşak başlatma özelliğinden yararlanır. Yerleşik yumuşak durdurma işlevi, çek valf çarpmasını ve basınç dalgalanmalarını daha da azaltır. Kararlı durum çalışması sırasında bypass işlemi, sınırlı havalandırmaya sahip pompa istasyonlarında bile kabin ısısının minimum seviyede olmasını sağlar.

HVAC Fan ve Kompresör Sistemleri

Ticari binalardaki soğutucular, soğutma kulesi fanları ve büyük klima santrali motorları, ışıkların titremesine ve jeneratör kontrollerinin zorlanmasına neden olan yüksek başlatma akımları çekebilir. Yumuşak yol verici kabinleri, ani akımı tam yükün 3-4 katıyla sınırlayarak voltaj düşüşlerini önler. Baypas kontaktörleri sürekli tristör kayıplarını ortadan kaldırarak binanın uzun çalışma saatleri boyunca sistemin enerji verimliliğini korur.

Madencilik ve Taş Ocağı Konveyörleri ve Kırıcılar

Bantlı konveyörler ve kaya kırıcılar, dişli kutularını, bant bağlantılarını ve kaplinleri şok yüklemeden korumak için başlatma sırasında hafif tork uygulaması gerektirir. Kontrollü başlatıcının ayarlanabilir tekmeyle başlatma özelliği rampalamadan önce kısa bir yüksek tork darbesi vererek tam yüklü bir kayışın kopma sürtünmesinin üstesinden gelir. Motor çalıştığında bypass kontaktörü tozlu, yüksek sıcaklıktaki ortamlarda serin, enerji tasarruflu çalışma sağlar.

Endüstriyel Kompresörler ve Karıştırıcılar

Üretim tesislerindeki vidalı ve pistonlu kompresörlerin yanı sıra kimyasal proseslerdeki mikserler ve karıştırıcılar yük altında çalışmaya başlar ve yumuşak bir hızlanma gerektirir. Yumuşak yolvericiler, yatak ve kanat aşınmasını hızlandıran ani tork geçişlerini ortadan kaldırırken bypass işlemi, uzun sürekli çalışmalar sırasında tristör kayıplarının yaşanmamasını sağlar.

Tarımsal Sulama ve Derin Kuyu Pompaları

Uzak bölgelerdeki derin kuyu dalgıç pompaları ve büyük sprinkler sistemleri, pompa millerini ve kuyu muhafazalarını başlatma torkundan korumak için yumuşak yol vericilere güvenir. Azaltılmış ani akım daha küçük bir jeneratörün daha büyük bir pompayı çalıştırmasına olanak tanıdığından, kabinler jeneratör beslemeleriyle uyumludur. Baypas işlemi sulama mevsiminde yakıt tüketimini azaltır.

Teknik Derinlemesine İnceleme

Yumuşak Yolverici Kabini, endüstriyel sabit hızlı motor kontrolü için optimize edilmiş, önceden kablolanmış tek bir muhafazada tam motor ve devre korumasına sahip tristör tabanlı bir yumuşak yol vericiyi entegre eder.

Tristör Tabanlı Gerilim Artışı

Kontrollü başlatıcı, motor voltajını ayarlanabilir bir başlangıç ​​tork seviyesinden (tipik olarak nominalin %30-60'ı) kullanıcı tarafından ayarlanan bir rampa süresi (0,5-60 saniye) üzerinden tam voltaja sorunsuz bir şekilde yükseltmek için faz başına bir çift olmak üzere altı anti-paralel silikon kontrollü redresörü (SCR) kontrol eder. Artış sırasında akım, tam yük akımının tanımlı bir katıyla (tipik olarak 3-5x) sınırlandırılır ve transformatör veya jeneratörün aşırı yüklenmesi önlenir. Motor senkron hıza ulaştığında, dahili bir algoritma akımdaki düşüşü algılar ve bir baypas kontaktörünün kapanması için sinyal vererek motoru doğrudan şebekeye bağlar. Bu, SCR'lerden akımı keserek iletim kayıplarını ve ısı üretimini ortadan kaldırır.

Bypass Çalışması ve Sürekli Çalışma

Başlatma sonrasında tüm motor akımı, sürekli çalışma için derecelendirilmiş mekanik bypass kontaktörü üzerinden akar. SCR'ler kapalı kalır, böylece kontrollü başlatıcının termal artışa hiçbir katkısı olmaz. Bu, sabit hızlı uygulamalarda VFD'lere göre önemli bir avantajdır; kabin serin çalışır ve minimum düzeyde havalandırma gerektirir. Yumuşak durdurma seçilirse kapatma sırasında bypass açılır ve SCR'ler voltajı kademeli olarak düşürmek için yeniden devreye girerek su darbesini önler.

Motor ve Devre Koruması

Kabin, termal manyetik devre kesici ve faz kaybı ve akım dengesizliği algılamalı elektronik aşırı yük rölesi aracılığıyla tam motor koruması sağlar. Kısa devre koruması SCR bütünlüğünü koruyacak şekilde koordine edilmiştir. Ek korumalar şunları içerir:

● Düşük/aşırı gerilim koruması, gerilim anormalliklerinden kaynaklanan motor hasarından önce kapanma

● Alarm ve açma aşamasıyla birlikte tristör aşırı sıcaklık algılama

●  Faz tersine çevirme ve faz kaybı tespiti

●  Röle aracılığıyla durma ve kilitli rotor koruması

Harici güvenlik kilitleri (örn. acil durdurma, titreşim anahtarı) özel terminaller aracılığıyla kontrol devresine bağlanır.

Kontrol Arayüzü ve İletişim

Başlangıç ​​ünitesindeki LCD ekranlı dijital tuş takımı, yerel parametre ayarı, başlatma/durdurma kontrolü ve motor akımı, voltaj ve hata kodları dahil olmak üzere durum göstergesi sağlar. Daha büyük kabinler için kapıya monte bir HMI entegre edilebilir. Standart RS485 Modbus RTU, uzaktan başlatma/durdurma, parametre indirme ve DCS veya SCADA'ya alarm raporlama olanağı sağlar. Zorlu tesis ağları için Profibus DP, Profinet veya Ethernet/IP ağ geçitleri mevcuttur.

Muhafaza ve Termal Yönetim

Zeminde duran kabin, hava koşullarına dayanıklı toz boya kaplamalı ağır galvanizli çelik sacdan yapılmıştır. Tristör ısısı yalnızca saniyeler süren başlatma ve durdurma rampaları sırasında üretildiğinden, doğal konveksiyon soğutması iç mekan kabinleri için genellikle yeterlidir. Yüksek güçlü üniteler veya yüksek ortam ortamları için, termostatik kontrollü filtreli basınçlı hava fanları sağlanmaktadır. Standart koruma derecesi IP42 ila IP54'tür; tozlu veya dış mekan konumları için daha yüksek derecelendirmeler mevcuttur.

Uyumluluk ve Test

Her kabin, aşağıdakileri içeren bir fabrika kabul testine tabi tutulur: güç devresi yalıtım direnci ölçümü, SCR ateşleme devresi doğrulaması, bypass kontaktörü çalışması ve programlanmış tüm başlatma/durdurma profilleri ve koruma fonksiyonlarının işlevsel testi. Düzenek IEC 61439-1/2'ye göre tasarlanmış ve test edilmiştir ve tüm kontrol devreleri geçerli gürültü bağışıklığı standartlarına göre test edilmiştir.

Sıkça Sorulan Sorular

S1: Ne zaman VFD veya DOL yolverici yerine kontrollü başlatıcı kabinini seçmeliyim?

Sorunsuz motor hızlanmasına ve azaltılmış ani akıma ihtiyaç duyduğunuzda ancak sürekli hız değişimine ihtiyaç duymadığınızda yumuşak yol vericiyi seçin. Yumuşak yolvericiler VFD'lerden daha basittir, daha az ısı üretir, daha az maliyetlidir ve daha kompakttır. DOL ile karşılaştırıldığında akım dalgalanmalarını ve mekanik şokları ortadan kaldırırlar. Yıldız-üçgen ile karşılaştırıldığında tamamen ayarlanabilir başlatma parametreleri sağlarlar ve pompa sistemlerini yumuşak durdurabilirler.

S2: Kabine hangi motor boyutları sığabilir?

Standart kabinler, 400 V'de (üç fazlı) 7,5 kW ila 800 kW arası motorlar için yapılandırılmıştır; daha büyük motorlar için 690 V değerleri mevcuttur. Kontrollü başlatıcıyı, bypass kontaktörünü ve devre kesiciyi motor etiketindeki akımla eşleştireceğiz. Daha yüksek güçler için özel konfigürasyonlar mümkündür.

S3: Kontrollü başlatıcı kabini çoklu motor çalıştırmayı destekliyor mu?

Evet, sıralı bir düzenlemeyle: Tek bir kontrollü başlatıcı, her biri kendi çıkış kontaktörüne sahip olan birden fazla motoru birbiri ardına çalıştırabilir. İlk motor tam hıza ulaşıp baypas ettikten sonra kontrollü başlatıcının bağlantısı kesilir ve ikinci motora bağlanır ve bu şekilde devam eder. Bu, benzer boyuttaki birkaç pompa veya fanın bir istasyonu paylaştığı durumlarda maliyeti azaltır. Ancak tüm motorların aynı veya benzer başlatma parametrelerine sahip olması gerekir.

S4: Motor çalışırken kontrollü başlatıcı arızalanırsa ne olur?

Motor tam hıza ulaştığında ve bypass kontaktörü kapatıldığında motor doğrudan şebeke kaynağından çalışır. Kontrollü başlatıcının kontrol kartı arızalanırsa veya SCR'ler hasar görürse motor etkilenmeden çalışmaya devam eder. Arıza yalnızca bir sonraki başlatma denemesini etkileyecektir. Bu doğal arıza güvenliği, büyük bir operasyonel avantajdır.

S5: Yumuşak başlangıç ​​rampası ne kadardır ve ayarlanabilir mi?

Gerilim rampa süresi tamamen ayarlanabilir, tipik olarak 0,5 ila 60 saniye arasındadır ve ihtiyaç duyulması halinde daha da uzatılabilir. Başlangıç ​​voltajı (tekme başlangıç) da ayarlanabilir. Optimum rampa, motor ve yük tarafından belirlenir; mekanik şoku ortadan kaldıracak kadar uzun, başlatma sırasında tristörün ısınmasını sınırlayacak kadar kısa.

S6: Kontrollü başlatıcı sık başlatmaları kaldırabilir mi?

Yumuşak yol verici, saat başına belirli sayıda başlatma için derecelendirilmiştir (genellikle 10'a kadar ağır hizmet başlatma). Bu derecelendirme, başlatma akımı ayarına, rampa süresine ve motor boyutuna bağlıdır. Çok sık başlatma gerektiren uygulamalar için (örn. indeksleme konveyörleri), bir VFD daha uygun olabilir. Uygun boyutlandırma için görev döngünüz konusunda bize danışın.

S7: Kabinin hangi bakıma ihtiyacı var?

Düzenli bakım minimum düzeydedir: güç bağlantı uçlarının yıllık görsel kontrolü, havalandırma filtrelerinin (takılıysa) temizlenmesi ve bypass kontaktörünün işlevsel kontrolü. SCR'lerin hareketli parçaları yoktur ve aşınmazlar. Baypas kontaktörü, mekanik ömrü tipik olarak bir milyon işlemi aşan ve yıllarca hizmet anlamına gelen, bakımı yapılabilen ana bileşendir.

S8: Kontrollü başlatıcı şebeke beslemesinde harmonikler oluşturur mu?

Tristörlü yumuşak yolvericiler yalnızca kısa başlatma ve yumuşak durdurma rampaları sırasında harmonik akımlar üretir. Kararlı durum bypass işlemi sırasında motor sinüzoidal akım çeker, dolayısıyla hiçbir harmonik üretilmez. Bu, onları, filtrelenmedikçe sürekli harmonikler üretebilen AC sürücülerden daha fazla şebeke dostu kılar.

A Bölge Su Temin Ağı — 20 Pompa İstasyonu için Yumuşak Başlatıcı Güçlendirmesi

Arka plan

Doğu Avrupa'daki bölgesel bir su idaresi, her biri 37 ile 132 kW arasında değişen 2-4 adet geleneksel doğrudan hatla (DOL) çalıştırılan pompaya sahip 20 uzak takviye pompa istasyonundan oluşan bir ağı yönetiyordu. İstasyonlar, birçok kasabaya su dağıtımı açısından kritik önem taşıyordu, ancak tekrarlanan sorunlar, kabul edilemez işletme maliyetlerine ve hizmet kesintilerine neden oluyordu.

Mücadele

Temel sorun elektrikti. Ani DOL başlatma akımı - tam yükün 7 katına kadar - zayıf kırsal dağıtım hatlarında ciddi voltaj düşüşlerine neden oldu. Bu, yakındaki trafo merkezlerindeki koruma rölelerini tetikledi ve zaman zaman pompa istasyonunun kendisine giden gücü kesti. Yetkili aynı zamanda yüksek mekanik bakım maliyetleriyle de karşı karşıya kaldı: pompanın çalıştırılması ve durdurulması sırasında su darbesi sık sık boru bağlantılarının kopmasına ve çek valflerin hasar görmesine neden olurken, ani tork uygulaması pompa yatağı ve kaplin ömrünü kısalttı. İstasyonlar insansızdı ve uzak bölgelerde bulunuyordu, dolayısıyla tüm ekipmanların sağlam, basit ve uzaktan arıza raporlama yeteneğine sahip olması gerekiyordu.

Neden Soft Starter Kabinleri?

Yetkili makam hem VFD'leri hem de kontrollü başlatıcıları değerlendirdi. VFD'ler hız kontrolü sağlıyordu ancak aşırı olduğu düşünülüyordu; pompalar, kısma valflerinin zaten akış kesmeyi sağladığı statik sistem eğrisine karşı sabit hızda çalışacak şekilde tasarlandı. Yumuşak yolverici kabinleri ideal eşleşmeyi sundu: Sürekli sürücü kayıplarına veya karmaşık soğutmaya yol açmadan, başlatma akımındaki dalgalanmaları ve su darbesini ortadan kaldıracaklardı.

Anahtar seçim faktörleri:

●  Yumuşak başlatıcının dahili bypass kontaktörü, motorun çalışmaya başladıktan sonra tristör kaybı olmadan güç çekmesi ve havalandırılmayan pompa odalarında kabin ısı oluşumunun minimum düzeyde tutulması anlamına geliyordu.

●  Yumuşak durdurma özelliği, kapatma sırasında pompanın rampasını kademeli olarak azaltarak su darbesine neden olan basınç şokunu ortadan kaldırır.

●  Kabinlerin basit dijital arayüzü ve RS485 Modbus bağlantısı, doğrudan otoritenin yeni ortaya çıkan SCADA ağına entegre edilerek saha ziyaretlerine gerek kalmadan arıza raporlamasına olanak sağlar.

●  Azalan ani akım, mevcut jeneratör setlerinin (şebeke kesintileri sırasında kullanılan) aynı pompaları sorunlu voltaj düşüşü olmadan çalıştırabilmesi ve etkili yedekleme kapasitesinin genişletilmesi anlamına geliyordu.

Dağıtım

Altı ay boyunca yirmi adet standartlaştırılmış yumuşak yolverici kabini (45 - 160 A sınıfı) üretildi, fabrikada test edildi ve mevcut pompa odalarına kuruldu. Her kabinde bir ana devre kesici, bypass kontaktörlü bir yumuşak yol verici, bir elektronik aşırı yük rölesi, Modbus iletişimi ve yağmura dayanıklı bir IP54 muhafaza bulunuyordu. Devreye alma, rampa süresi ve akım limiti için basit parametre girişini ve istasyonun uzak terminal ünitesine tek bir Modbus kablosunun bağlanmasını içeriyordu.

Sonuçlar

●  Pompanın çalıştırılmasından kaynaklanan şebeke voltajı bozuklukları ortadan kaldırıldı. Yenileme işleminden bu yana başka trafo merkezi gezisi kaydedilmedi.

●  Yumuşak başlatma ve yumuşak durdurma profili sayesinde başlatma ve durdurma sırasında su darbesi ortadan kaldırıldığı için boru onarımları ilk yılda %80'in üzerinde azaldı.

●  Pompa yatağı ve conta değişimlerinde, sorunsuz, düşük torklu başlatmaya atfedilen ölçülebilir bir düşüş görüldü.

●  Baypas tasarımı, uzun süreli yüksek talepli pompa çalışmaları sırasında bile güç odalarının serin kalmasını sağladı; hiçbir kabin soğutma arızası meydana gelmedi.

●  Yetkili artık SCADA'sındaki her istasyondan gerçek zamanlı başlatma/durdurma durumunu, başlatma akımını ve arıza günlüklerini alıyor ve acil durum çağrıları yerine tahmine dayalı yanıta olanak tanıyor.

●  Bir yıl sonra yetkili makam, tüm DOL'den yazılıma uyarlama projelerinde yumuşak yolverici kabinini standart olarak benimseyerek programı on istasyona daha genişletti.
