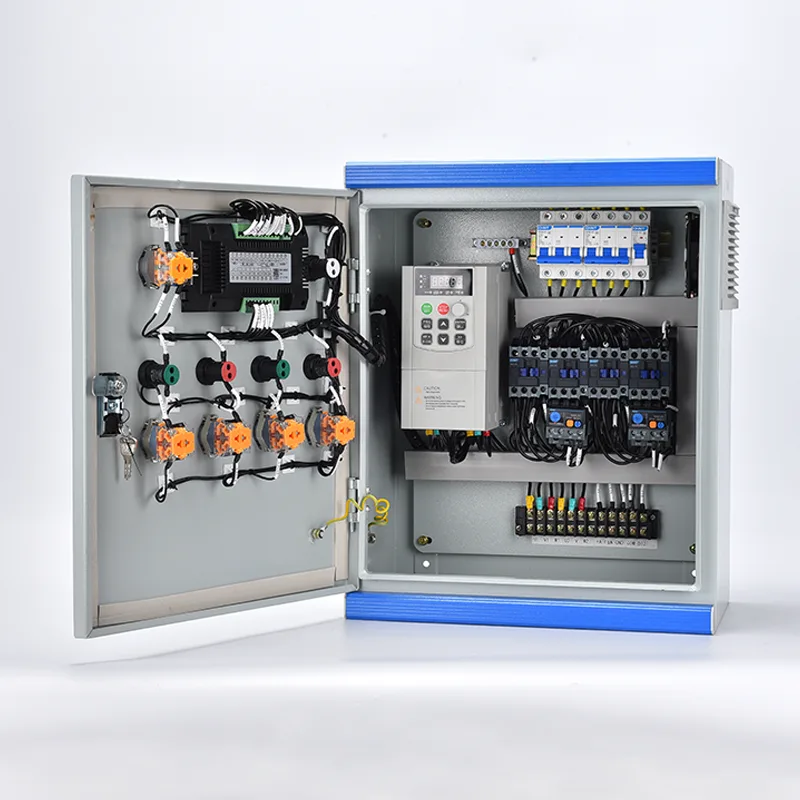

HVAC Kontrol Paneli

Her HVAC Kontrol Paneli, tek bir paket klima santrali, birden fazla pompa ve soğutma kulesine sahip bir soğutma grubu veya bina çapında bir VAV bölge yönetim sistemi olsun, yönettiği mekanik sistemin özel gereksinimlerine göre tasarlanmıştır. Panel muhafazası tüm elektrik altyapısını barındırır: gelen güç izolasyonu, devre koruması, motor yol vericiler (doğrudan hat üzerinde, yıldız-üçgen, yumuşak yolvericiler veya değişken frekanslı sürücüler), kontrol röleleri, güvenlik kilitleri ve sıcaklık, nem, basınç, akış ve hava kalitesi girişleri için saha sensör terminallerine sahip özel bir kontrol cihazı (tipik olarak bir PLC veya DDC). A door-mounted HMI touchscreen or keypad display gives operators real-time system visibility and parameter control. Connectivity via BACnet, Modbus, or Ethernet/IP enables seamless integration with building management systems (BMS). Enclosure ratings from IP42 to IP65 suit indoor mechanical rooms, rooftop plant platforms, and exposed outdoor locations. Kapsamlı koruma şemaları, her devrede kısa devre, aşırı yük, faz kaybı, düşük/aşırı gerilim ve toprak kaçağını kapsar; yangın alarmını kapatma, donmaya karşı koruma ve hava akışına dayanıklılık için donanımla donatılmış zorunlu güvenlik kilitleri bulunur. Full compliance with IEC 61439-1/2, IEC 60364, and regional electrical safety standards is maintained.

İdeal Uygulamalar

Tek bir klima santralinden kampüs çapındaki merkezi tesise kadar HVAC Kontrol Panelleri, mekanik sistemlerin güvenli, verimli ve daha geniş bina otomasyon ağıyla koordinasyon içinde çalışmasını sağlayan merkezi elektrik zekasını sağlar.

Ticari Ofis Binaları ve Karma Kullanımlı Projeler

Büyük ofis kuleleri, alışveriş merkezleri ve karma kullanımlı kompleksler birden fazla klima santrali, soğutucu, soğutma kulesi ve havalandırma bölgesini çalıştırır. HVAC kontrol panelleri, besleme ve dönüş fanlarını, soğutma bobinlerini, ekonomizör damperlerini ve filtre durumunu yöneten bir AHU paneli veya birden fazla kompresörü, birincil ve ikincil pompaları ve soğutma kulesi fanlarını sıralayan bir soğutma grubu tesisi panelinden oluşan her mekanik paketin kontrolünü ve korumasını merkezileştirir. BACnet/IP veya Modbus aracılığıyla binanın BMS'si ile entegrasyon, tesis yöneticilerinin tüm sistemleri merkezi bir iş istasyonundan izlemesine ve ayarlamasına olanak tanır.

Endüstriyel ve Üretim Tesisleri

Fabrikalar, işleme tesisleri ve depolar genellikle konforlu iklimlendirmeden ayrı olarak özel havalandırma ve proses soğutmasına ihtiyaç duyar. Bu ortamlardaki kontrol panelleri, yüksek güçlü egzoz fanlarını, tazeleme havası ünitelerini, toz toplama sistemlerini ve proses soğutucularını yönetir. Endüstriyel iletişim protokollerine sahip PLC tabanlı kontrol, havalandırmanın üretim hattı operasyonu veya proses fırın egzozu ile koordine edilmesi gibi karmaşık kilitleme mantığını destekler. Gelişmiş toz ve nem korumasına sahip ağır hizmet muhafazaları, zorlu ortam koşullarının üstesinden gelir.

Veri Merkezleri ve Kritik Görev Tesisleri

Veri merkezi soğutması 7/24 kritik bir işlevdir. Bilgisayar odası klima santrallerini (CRAH), bilgisayar odası klimalarını (CRAC), soğutulmuş su pompalarını ve kondenser fanlarını yöneten HVAC kontrol panelleri, yedeklilik ve güvenilirlik için tasarlanmıştır. Çift güç girişi, otomatik transfer anahtarı entegrasyonu ve arıza korumalı alarm çıkışları, soğutmanın şebeke kesintilerine rağmen devam etmesini sağlar. Veri merkezi altyapı yönetimi (DCIM) platformuna Modbus/BACnet bağlantısıyla yüksek doğrulukta sıcaklık ve nem kontrolü, gerçek zamanlı çevresel izleme sağlar.

Hastaneler ve Sağlık Tesisleri

Ameliyathaneler, izolasyon odaları, temiz odalar ve genel koğuşların her biri belirli hava kalitesi, sıcaklık, nem ve basınç ilişkileri gerektirir. Sağlık hizmetleri ortamlarındaki HVAC kontrol panelleri bu hassas ortamları yönetir. Kritik alarm fonksiyonları (yüksek/düşük sıcaklık, nem değişiklikleri, hava akışı kaybı ve filtre durumu) binanın hemşire çağrısına veya merkezi izleme sistemine kabloyla bağlıdır. Paneller bakım kolaylığı sağlayacak şekilde tasarlanmıştır ve sistem kapatılmadan servis yapılmasına olanak tanıyan izolasyon olanaklarına sahiptir.

Oteller, Tatil Köyleri ve Konaklama

Misafir konforu her şeyden önemlidir. HVAC kontrol panelleri, konuk katlarındaki merkezi soğutma tesislerini, kazan sistemlerini, kamusal alanlara hizmet veren klima santrallerini ve fancoil ünitesi bölge kontrolörlerini yönetir. Önceden programlanmış doluluk bazlı programlar, düşük doluluk dönemlerinde enerji tüketimini azaltırken konuk odalarının check-in saatine kadar konfor ayar noktalarına ulaşmasını sağlar.

Eğitim Kampüsleri ve Kurumsal Binalar

Birden fazla yapıya yayılmış üniversite binaları, okullar ve hükümet tesisleri, standartlaştırılmış HVAC kontrol paneli platformlarından yararlanır. Her binanın mekanik odasına, tümü kampüs çapındaki bir BMS'ye ağ üzerinden bağlanan AHU'lar, pompalar ve terminal üniteleri için özel paneller hizmet verir. Bu yaklaşım bakım eğitimini ve yedek parça yönetimini basitleştirir.

Teknik Derinlemesine İnceleme

HVAC Kontrol Panelleri kapsamlı güç dağıtımı, motor kontrolü ve otomasyon düzenekleri olarak tasarlanmıştır; her biri mekanik ekipman programına ve çalışma sıralarına uyacak şekilde özel olarak tasarlanmıştır.

Güç Dağıtımı ve Devre Koruması

Gelen bölüm, kilitlenebilir bir ana bağlantı kesme anahtarı veya devre kesici aracılığıyla üç fazlı gücü (tipik olarak 400V/480V, 50/60Hz) kabul eder ve kısa devre dayanım değeri, sahanın mevcut arıza akımına göre hesaplanır. Aşağı yöndeki dağıtım, ekipmanın işlevine göre düzenlenir: fanlar, pompalar, kompresörler ve kontrol devreleri için ayrı dallar. Motor devresi koruması, IEC Sınıf 10/20/30 açma eğrilerini sağlayan aşırı yük röleleri (elektronik veya termal) ile motor tam yük akımına uygun termik manyetik devre kesiciler veya sigortalı ayırıcılar tarafından sağlanır. Kontrol gücü (tipik olarak 24VAC, 24VDC veya 230VAC) bağımsız olarak sigortalanmış ikincil devrelere sahip özel bir kontrol transformatöründen elde edilir ve kontrol elektroniklerini güç tarafındaki geçici olaylardan yalıtır.

Motor Kontrolü ve Çalıştırma Yöntemleri

Motor boyutuna, başlatma torku gereksinimlerine ve mekanik sistemin ani akım toleransına bağlı olarak panel, uygun başlatma yöntemini içerir:

●  Doğrudan çevrimiçi (DOL): yaklaşık 7,5 kW'a kadar daha küçük fanlar ve pompalar için

●  Yıldız-üçgen: azaltılmış başlatma akımının gerekli olduğu orta güçlü motorlar için

●  Yumuşak yol verici: Yumuşak rampanın su darbesini veya bant kaymasını ortadan kaldırdığı pompalar ve fanlar için

●  Değişken frekanslı tahrik (VFD): talebe bağlı olarak hız modülasyonu gerektiren uygulamalar için - örneğin kanal statik basıncı tarafından kontrol edilen AHU besleme fanları veya döngü boyunca fark basıncına yanıt veren ikincil soğutulmuş su pompaları gibi

VFD'ler, dahili harmonik azaltma (DC bağlantı bobinleri) ve kablo uzunluklarının üretici sınırlarını aştığı durumlarda çıkış dV/dt filtreleriyle belirtilir. Tüm sürücüler, hız referansı ve durum geri bildirimi için panelin kontrol cihazıyla seri iletişim kuracak şekilde yapılandırılmıştır.

Denetleyici Platformu: PLC ve DDC

Kontrol mimarisi, uygulamanın karmaşıklığına ve entegrasyon gereksinimlerine göre seçilir:

●  DDC kontrolörleri, yerel BACnet MS/TP veya BACnet/IP aracılığıyla bir BMS'ye entegre edilen ticari HVAC uygulamalarına yönelik tipiktir. Önceden programlanmış uygulama kitaplıkları standart AHU, soğutma grubu ve kazan dizilerini kapsar.

●  PLC tabanlı kontrol, endüstriyel ortamlar, karmaşık çoklu kompresör sıralaması veya sistemin proses makineleri gibi HVAC olmayan ekipmanlarla arayüz oluşturması gereken yerler için belirtilmiştir. PLC platformları, Profinet, Ethernet/IP veya Modbus TCP iletişimi ile merdiven mantığını, fonksiyon bloğunu veya yapılandırılmış metin programlamayı destekler.

●  Her iki platform da tanımlanan işlem sırasını yürütür: zaman programları, sıcaklık/basınç PID döngüleri, başlatma/durdurma sıralaması, alarm oluşturma ve çalışma zamanı günlüğü kaydı.

Sensör Arayüzü ve Saha Kablolaması

Özel terminal blokları, sıcaklık sensörlerinden (NTC termistörleri, RTD, 4-20mA), basınç transdüserlerinden ve anahtarlardan, nem sensörlerinden, kanala monte hava akışı kanıtlama anahtarlarından, filtre durumu için diferansiyel basınç anahtarlarından ve valf/aktüatör geri bildirim sinyallerinden gelen saha kablolarını barındırır. Tüm analog girişler filtrelenir ve indüklenen geçici olaylara karşı korunur. Dijital girişler, optokuplörler veya araya giren röleler aracılığıyla ayrı ayrı izole edilir. Yapılandırılabilir geri dönüş stratejileriyle sensör arızası tespit edilir ve alarma geçirilir (örneğin, kanal basınç sensörü kaybı durumunda varsayılan olarak sabit hızlı fan çalışmasına ayarlama).

HMI ve Operatör Arayüzü

Kapıya monte renkli HMI dokunmatik ekran (tipik olarak 7 inç veya daha büyük) veya ayrı LED göstergeler ve düğmeler, yerel operatör arayüzü sağlar. HMI, kullanıcı tarafından yapılandırılabilen kontrol panelleriyle gerçek zamanlı sistem durumu grafiklerini (sıcaklık, nem, basınç, ekipman çalışma süresi, enerji tüketimi eğilimleri) görüntüler. Parametre ayarları, çoklu erişim seviyeleri (operatör, süpervizör, mühendis) ile şifre korumalıdır. Alarm duyurusu, onay takibi ile zaman damgalı olay günlüğünü içerir. BMS ile entegre paneller için HMI, birincil günlük arayüz yerine yerel bir geçersiz kılma ve devreye alma aracı olarak hizmet verebilir.

Güvenlik Kilitleri ve Koruma Mantığı

Kritik güvenlik fonksiyonları, kontrol ünitesinden bağımsız olarak kablolu mantıkla uygulanır ve işlemci arızası durumunda bile arıza korumalı çalışmayı garanti eder:

●  Yangın alarmı arayüzü: Yangın panelinden gelen voltajsız kontak girişi, AHU'yu kapatmaya ve damperin kapanmasına neden olur

●  Donma koruması: Su serpantinlerindeki düşük sıcaklık termostatı üniteyi çalıştırır ve serpantinin patlamasını önlemek için vanayı açar

●  Hava akışının kanıtlanması: hava akışındaki diferansiyel basınç anahtarı, hava akışı doğrulanmadan elektrikli veya gazlı ısıtıcıya enerji verilmesini önler

●  Yüksek basınçlı ve düşük basınçlı soğutucu akışkan anahtarları kompresörleri korur

●  Yerel yasaların gerektirdiği yerlerde sismik ve titreşim anahtarları

Tüm güvenlik kilitleri, ana kontrol rölesinin veya güvenlik PLC'sinin açma devresine kablolanmıştır ve anında ve koşulsuz kapatmayı sağlar.

Muhafaza ve Çevre İnşaatı

Panel muhafazası 1,5 mm'den 2,0 mm'ye kadar elektro-galvanizli veya toz boyalı paslanmaz çelik sacdan üretilmiştir. Ortak derecelendirmeler şunları içerir:

●  Temiz, sıcaklık kontrollü ortamlara sahip iç mekan mekanik odaları için IP42/IP43

●  ekipman odaları, çatı üstü tesis muhafazaları veya yarı açık konumlar için IP54/IP55

●  Yağmur, toz ve doğrudan güneş ışığına maruz kalan dış mekan kurulumları için IP65

Aktif termal yönetim - termostatik fan kontrolü ile filtrelenmiş cebri havalandırma - VFD yoğun paneller veya yüksek ortam kurulum ortamları için dahildir. Dış mekan dolapları için güneşten koruyucu gölgelik, yoğuşma önleyici ısıtıcı ve korozyona dayanıklı paslanmaz çelik donanım belirtilmiştir.

İletişim ve BMS Entegrasyonu

İletişim ağ geçitleri, kontrolörün protokolünü tesisin BMS omurgasına çevirir. Yerel BACnet (MS/TP veya IP), Modbus RTU/TCP ve isteğe bağlı LonWorks veya Ethernet/IP adaptörleri mevcuttur. İzlenen tüm noktalar (sıcaklıklar, basınçlar, akış hızları, ekipman durumu, çalışma saatleri, enerji verileri ve alarm durumları) BMS'de görünür hale getirilir. Uzaktan ayar noktası ayarlaması ve program yönetimi, tüm bina portföyünde merkezi enerji optimizasyonuna olanak tanır.

Enerji Verimliliği Özellikleri

İsteğe bağlı entegre güç ölçümü, panel düzeyinde veya bireysel yük tüketimini ölçer. Kontrol ünitesi, ekonomizör serbest soğutma, talep kontrollü havalandırma (CO₂ bazlı), optimum başlatma/durdurma ve dış mekan koşullarına göre soğutulmuş su sıcaklığının sıfırlanması gibi enerji optimizasyonu dizilerini yürütebilir; sabit parametreli kontrole kıyasla yıllık HVAC enerji tüketimini %15 ila %25 oranında azaltır.

4.Sıkça Sorulan Sorular

S1: HVAC Kontrol Paneli standart bir ürün mü yoksa her projeye özel tasarlanmış mı?

Her panel, projenin mekanik ekipman programına, çalışma sırasına ve elektrik yük listesine uyacak şekilde özel olarak tasarlanmıştır. Uygulama mühendislerimiz P&ID'nizden, ekipman veri sayfalarından ve kontrol spesifikasyonlarından çalışır. Standartlaştırılmış iç mimariler ve bileşen kitaplıkları, sahaya özgü gereksinimleri karşılarken tutarlı kalite sağlar.

S2: Hangi kontrolör platformunu kullanıyorsunuz — PLC mi yoksa DDC mi?

Her ikisini de sunuyoruz ve projenize göre uygun platformu önereceğiz. DDC kontrolörleri (BACnet'te yerleşik), BMS entegrasyonuyla ticari bina uygulamalarına uygundur. PLC'ler endüstriyel tesisler, karmaşık diziler veya HVAC olmayan ekipmanlarla entegrasyonun gerekli olduğu yerler için tasarlanmıştır. Çoklu tedarikçi desteği mevcut; önde gelen markalarla çalışıyoruz ve ayrıca açık platform alternatifleri de sunabiliyoruz.

S3: Panel hangi HVAC ekipmanını kontrol edebilir?

Panellerimiz tüm yaygın HVAC ekipmanları için yapılandırılmıştır: klima santralleri (sabit hacim ve VAV), paket çatı üniteleri, soğutma tesisleri (hava soğutmalı ve su soğutmalı), kazan sistemleri, soğutma kuleleri, pompalama sistemleri (birincil, ikincil ve üçüncül), fancoil üniteleri, ısı geri kazanımlı vantilatörler ve egzoz/duman tahliye sistemleri. Mekanik odanın tamamını yöneten çoklu ekipman panelleri standart bir tekliftir.

S4: Panel mevcut Bina Yönetim Sistemimizle entegre olabilir mi?

Evet. BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP ve LonWorks dahil iletişim protokolleri mevcuttur. BMS'nizle kusursuz tak ve çalıştır entegrasyonunu sağlamak için mühendislik aşamasında belirli protokolü, baud hızını ve nokta listesini onaylayacağız.

S5: Paneller hangi güvenlik standartlarını ve sertifikaları karşılıyor?

Paneller, alçak gerilim anahtarlama donanımı ve kontrol donanımı düzenekleri için IEC 61439-1/2'ye göre tasarlanmış ve test edilmiştir. Tüm bileşenler CE işaretini taşır. Ek bölgesel sertifikalar (UL, UKCA, vb.) mevcuttur. Devre doğrulaması, yalıtım direnci testi, işlevsel sıra testi ve güvenlik kilidi doğrulaması dahil olmak üzere tam fabrika kabul testi (FAT) belgeleri her panelle birlikte verilir.

S6: Panel sevkıyattan önce nasıl test ediliyor?

Her panel, aşağıdakileri içeren kapsamlı bir fabrika kabul testinden geçer: noktadan noktaya kablolama doğrulaması, yalıtım direnci testi (güç ve kontrol devreleri), tüm motor yolvericilerin ve sürücülerin tam işlevsel testi, denetleyici G/Ç döngü kontrolü, onaylanmış kontrol anlatımına göre simüle edilmiş işlem sırası testi, HMI ve iletişim arayüzü testi ve güvenlik kilidi işlevi doğrulaması. Panelle birlikte ayrıntılı bir FAT raporu verilmektedir.

S7: Kurulumdan sonra hangi bakım gereklidir?

Önerilen yıllık bakım şunları içerir: Gevşek bağlantı uçlarını belirlemek için güç bağlantılarının termal görüntülemesi, güvenlik kilitlerinin ve acil durdurmaların işlevsel kontrolü, sensör kalibrasyonunun doğrulanması, soğutma fanlarının ve filtre durumunun incelenmesi ve muhafazanın iç kısımlarının genel temizliği. Tüm bileşenlere ön kapılardan erişilebilir; Sigortalar ve kontaktör bobinleri gibi kritik yedek parçalar birlikte verilen bakım kılavuzunda belirtilmiştir.

S8: Sahanın devreye alınmasını destekleyebilir misiniz?

Video görüşmesi yoluyla uzaktan devreye alma desteği her panele dahildir. Proje lokasyonu ve kapsamına göre yerinde devreye alma ve BMS entegrasyon hizmetleri düzenlenebilmektedir.

Yeni Bir Uluslararası Havaalanı Terminali — HVAC Kontrol Panelinin Yerleştirilmesi

Arka plan

Orta Doğu'daki büyük bir uluslararası havaalanı, artan kapasite taleplerini karşılamak için yeni bir yolcu terminali inşa etti. 700.000 metrekarenin üzerinde bir alana yayılan terminal, 50°C'ye ulaşan aşırı dış ortam sıcaklıklarında kalkış salonlarında, varış salonlarında, perakende satış bölgelerinde, dinlenme salonlarında ve bagaj taşıma alanlarında yolcu konforunu korumak için kapsamlı bir HVAC altyapısına ihtiyaç duyuyordu.

Mücadele

Mekanik tasarımda, 12 su soğutmalı santrifüj soğutucu, 15kW ila 160kW arasında değişen 48 klima santrali, çok sayıda soğutulmuş su pompası seti (birincil ve ikincil), soğutma kulesi fanları, enerji geri kazanım vantilatörleri ve kapalı bagaj taşıma ve tesis alanları için özel havalandırma içeren bir merkezi soğutma tesisi belirlendi. Tüm ekipmanlar birden fazla mekanik zemine ve çatı üstü tesis muhafazasına dağıtıldı.

Projenin elektrik yüklenicisi zor bir inşaat programıyla karşı karşıya kaldı. Her bir ekipman parçası için ayrı kontrol panellerinin şantiyede üretilmesi, sahada uzun süreler boyunca çok sayıda elektrikçinin bulunmasını gerektirecek, kalite farklılıklarına yol açacak ve elektrik ve kontrol alt yüklenicileri arasında koordinasyon hataları riskini doğuracaktır. Havaalanı operatörü ayrıca merkezi enerji yönetimi ve öngörülü bakım için BACnet'in tesisin kurumsal BMS'si ile tam entegrasyonunu zorunlu kıldı.

Neden Fabrikada Tasarlanan HVAC Kontrol Panelleri?

Proje ekibi tüm HVAC kontrol panellerini fabrikada tasarlanmış, önceden test edilmiş gruplar halinde tedarik etmeyi seçti. Avantajlar belirleyiciydi:

●  Her panel, mekanik ekipman planına ve kontrol danışmanının çalışma sırasına göre tasarlandı ve her panel ile kendisine atanan ekipman arasında bire bir eşleşme sağlandı.

●  Tüm dahili güç dağıtımı, motor koruması, VFD'ler, kontrol kabloları, PLC/DDC mantığı ve HMI yapılandırması, sevkıyattan önce fabrikada tamamen monte edildi ve test edildi; panelin montajı, gelen gücün bağlanması ve saha sensör kablolarının sonlandırılması için sahadaki süre kısaltıldı.

●  BACnet iletişim ağ geçidi önceden yapılandırıldı ve paneller gelmeden önce BMS entegratörüne tam puan listesi sağlandı, böylece uzun saha protokolü hata ayıklaması ortadan kaldırıldı.

●  Güvenlik kilitleri (yangın alarmı kapatma, soğutulmuş su bobinleri için donmaya karşı koruma, elektrikli ısıtıcılar için hava akışını kanıtlayan kilit) fabrikada belgelenmiş doğrulamayla kablolanmıştır ve havaalanı otoritesinin katı güvenlik gereksinimlerini karşılamıştır.

●  48 AHU'nun tamamında tutarlı panel tasarımı, havaalanı bakım ekibi için operatör eğitimini ve yedek parça stoklamayı basitleştirdi.

Dağıtım

Soğutucuları, pompaları, AHU'ları ve enerji geri kazanım sistemlerini kapsayan seksen altı HVAC Kontrol Paneli üretildi ve teslim edildi. Panel boyutları, küçük havalandırma üniteleri için kompakt duvara monte muhafazalardan, entegre VFD'li 160kW AHU'lar için çok bölümlü, zeminde duran kabinlere kadar çeşitlilik gösteriyordu. Tüm panellerde yerel operatör erişimi için BACnet/IP iletişim ağ geçitleri ve kapıya monte HMI dokunmatik ekranlar bulunuyordu. Paneller, önceden programlanmış ve FAT testinden geçmiş olarak, her panelin, yerleşik kablo bağlantı şemaları, denetleyici mantık çıktıları ve FAT sertifikalarını içeren belge paketiyle birlikte gönderildi.

Sonuçlar

●  Yerinde devreye alma süresi, geleneksel şantiyede üretilen panellere dayalı bütçe tahminlerine kıyasla yaklaşık %50 oranında kısaltılarak terminalin son açılış tarihine ulaşmasına yardımcı oldu.

●  Fabrika FAT programı, ön test sırasında 12 dizi mantığı çakışmasını tanımladı ve düzeltti; bu sorunlar, aksi takdirde pahalı yerinde sorun giderme işlemleri sırasında ortaya çıkacaktı.

●  Havaalanı BMS ile tam BACnet entegrasyonu, panelin enerjilendirilmesinden sonraki üç hafta içinde gerçekleştirildi; 86 panelin tamamı operasyonel verileri raporladı ve denetleyici komutları kabul etti.

●  İşletmenin ilk yılında, BMS tarafından kaydedilen veriler, tesis ekibinin soğutulmuş su sıcaklığı sıfırlama programlarını optimize etmesini sağladı ve orijinal tasarım temeline kıyasla soğutma grubunun enerji tüketiminde %12'lik bir azalma elde etti.

●  Havaalanının bakım yüklenicisi, ekibin etkili bir şekilde bilgilendirilmesi için standartlaştırılmış panel tasarımına ve kapsamlı belgelere itibar ederek minimum düzeyde düzeltici çalışma yaptığını bildirdi.
