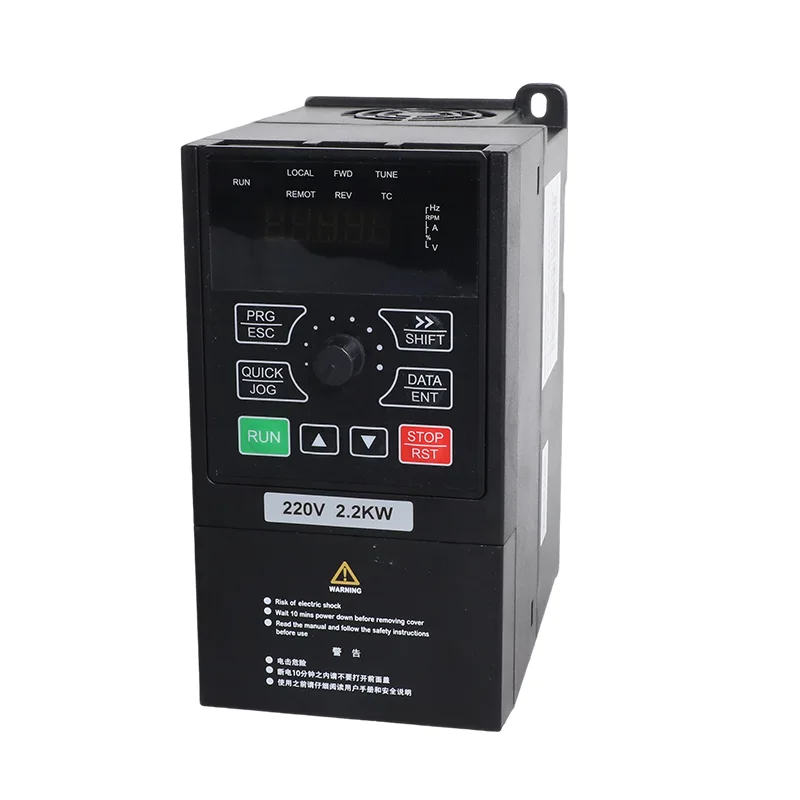

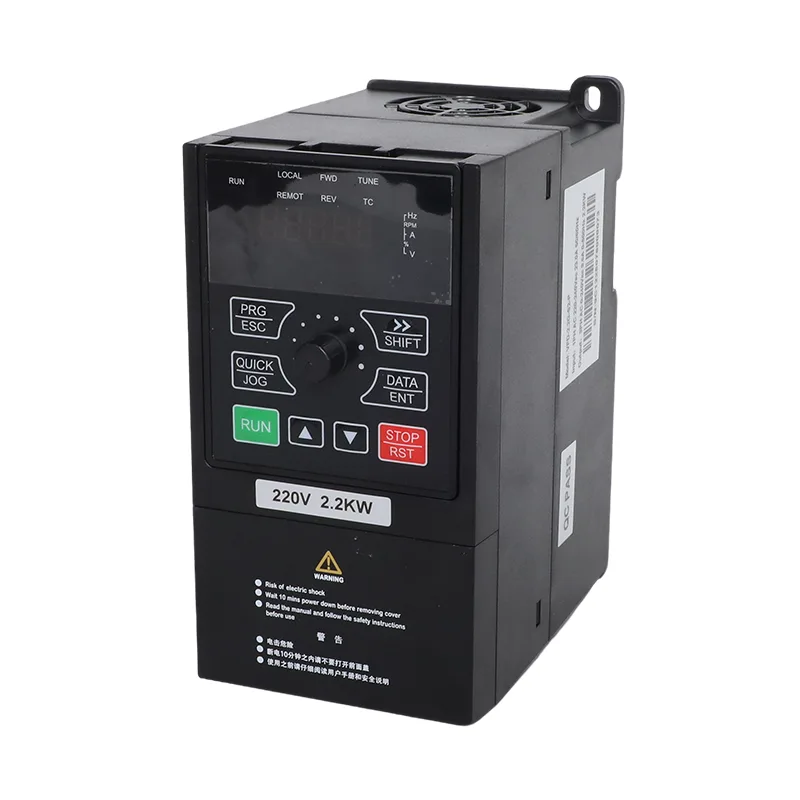

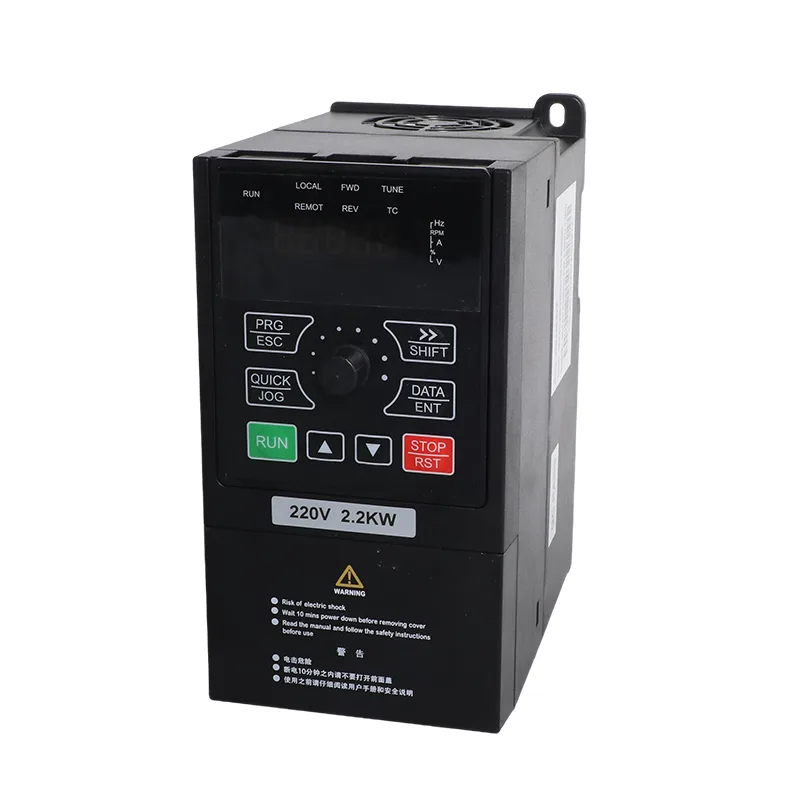

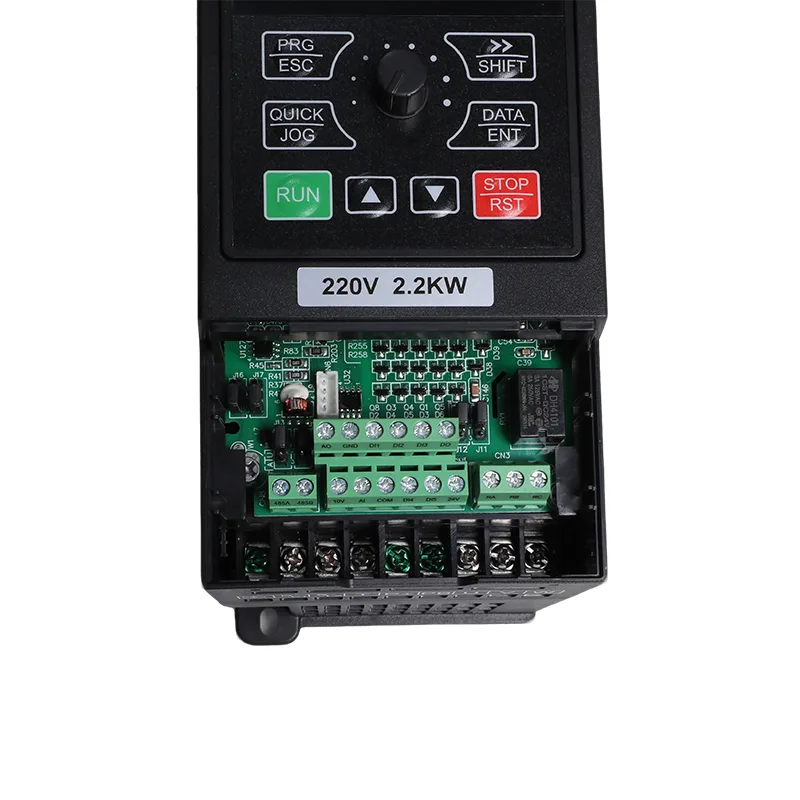

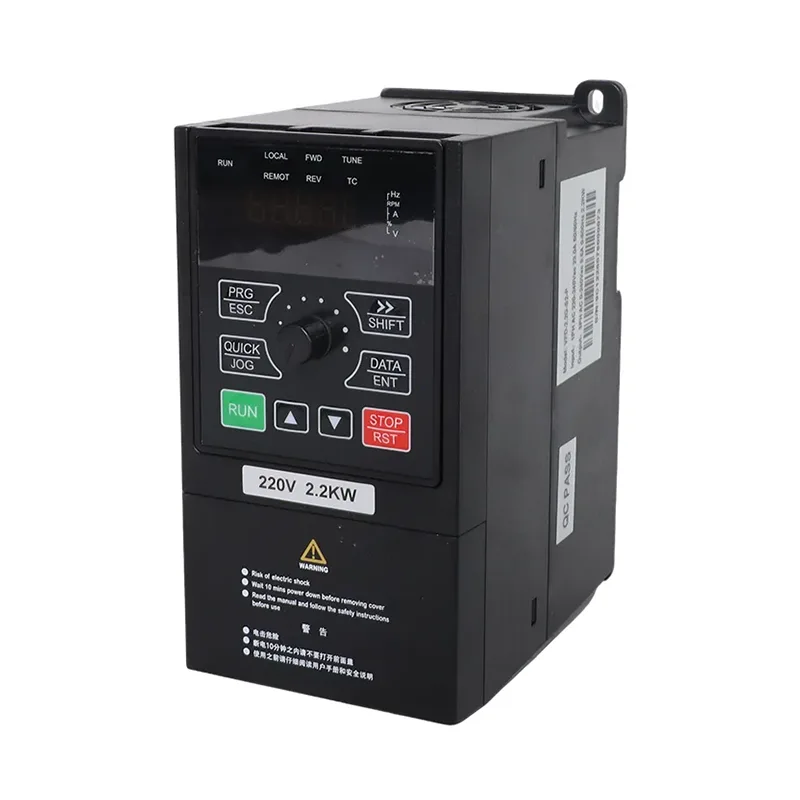

7.5kW/11kW 3 Fazlı 380V Solar Pompa ve Genel Amaçlı İnvertör VFD

CSIVEI iMaster VFD-PC10 serisi, üç fazlı 380 V uygulamalar için VFD-PC10-7.5G-T4 ve VFD-PC10-11G-T4-MK modellerini içerir. Listelenen çıkış akımları 7,5 kW model için 17 A ve 11 kW model için 25 A'dır. Her iki değer de, seçilen sürücünün elektriksel özelliklerine bağlı olarak güneş enerjisiyle çalışan pompalama sistemlerinde ve uyumlu endüstriyel motor uygulamalarında kullanılır.

Güneş enerjisi pompası modunda, 7,5kW/11kW 3 Faz 380V Güneş Enerjisi Pompası ve Genel Amaçlı İnvertör VFD, fotovoltaik diziden gelen DC gücünü kullanır ve motoru mevcut güneş enerjisi girişine göre kontrol etmek için maksimum güç noktası takibi (MPPT) uygular. Genel amaçlı modda uyumlu pompalar ve diğer ekipmanlar için değişken frekanslı motor kontrolü sağlar. Çalışma modu, gerekli uygulamaya ve sağlanan konfigürasyona göre P8-00 parametresi aracılığıyla seçilir.

Temel bir motor hızı kontrol cihazıyla karşılaştırıldığında, listelenen PC10 fonksiyonları aynı zamanda su seviyesi izleme, düşük yük tespiti ve prob arıza raporlamasını da içerir. Bu işlevler, su kaynağının, depolama tankının ve pompa çalışmasının sürücü aracılığıyla izlenmesi gereken pompalama sistemleriyle ilgilidir.

Modelin Özellikleri

Yalnızca motor gücüne güvenmek yerine, motorun nominal akımını invertörün çıkış akımı değeriyle karşılaştırarak modeli seçin. Kurulumdan önce tam model son ekini, giriş voltajı gereksinimlerini ve geçerli isim plakası verilerini doğrulayın.

Önerilen Güneş Dizisi Yapılandırması

Aşağıdaki referans konfigürasyonları, iki sürücü değeri için listelenen modül miktarlarını göstermektedir. PV sistem tasarımı için bir başlangıç ​​noktası sağlarlar; nihai düzenlemenin seçilen modülün elektrik verilerine, sahanın minimum sıcaklığına ve pompalama gereksinimlerine göre doğrulanması gerekir.

Tablo C. Genel özellikler (iMaster serisinde aynıdır)

Solar Pompa Çalıştırma ve Şebeke Yedekleme

PC10 serisi bilgileri, güneş enerjisi ve şebeke elektriği için yapılandırılmış kurulumlar için otomatik çalışma sırasını açıklar. Belgelenen konfigürasyonda, P8-15 parametresi besleme modu davranışını seçer. P8-15 0'a ayarlandığında sürücü mümkün olduğunda güneş enerjisiyle çalışır ve yapılandırılmış zayıf ışık ve geçiş mantığına göre şebekeyi kullanır.

Sağlanan parametre bilgisinde P8-16, varsayılan 60 dakikalık şebeke çalışma aralığı olarak ve P8-17, varsayılan 4 saniyelik güneş enerjisi işletimine dönüşle ilişkili gecikme olarak listelenir. Devreye almadan önce tam model ve cihaz yazılımı sürümü için desteklenen sırayı ve parametre varsayılanlarını kılavuza göre doğrulayın.

AC yedekleme kaynağı kullanan bir sistem için kablolama ve geçiş düzenlemesi geçerli devre şemasına uygun olmalıdır. Harici anahtarlama ekipmanının gerekli olup olmadığını doğrulayın; İnverterin her kaynak değiştirme fonksiyonunu tek başına gerçekleştirdiğini varsaymayın.

Su Seviyesi Kontrolü ve Prob İzleme

Ortak su temini, sulama ve su ürünleri yetiştiriciliği sistemleri için pompanın çalışması, hem depolama tankındaki su seviyesine hem de kaynakta suyun bulunmasına bağlı olabilir. Listelenen PC10 parametreleri su seviyesi tespiti, düşük yük izleme ve prob arıza teşhisi ile ilgili işlevler sağlar.

Tank Seviyesi Tespiti

Sağlanan parametre bilgisi AI su seviyesi tespiti için P8-18'i, tam seviye eşiği için P8-19'u ve uyku gecikmesi için P8-20'yi tanımlar. Yapılandırılmış seviye sinyali ve eşik, sürücünün izlenen tank durumuna nasıl tepki vereceğini belirler. Sensör tipi, kablo bağlantısı ve gerçek kontrol sırası, geçerli kablo bağlantı şemasına ve parametre talimatlarına uygun olmalıdır.

Kaynak-Su ve Düşük Yük İzleme

Kaynak suyu koruma bilgileri, düşük yük algılama seviyesi için P8-24'ü, algılama süresi için P8-25'i ve sıfırlama ayarı için P8-26'yı kullanır. Bu parametreler, olası bir su eksikliğini veya ilgili pompa durumunu tanımlamak için motor yükündeki bir azalmanın kullanıldığı durumlarda geçerlidir.

Prob Arıza Raporlaması

Sağlanan kaynak, P8-22'yi prob hasarı izleme eşiği olarak ve E43'ü karşılık gelen prob hatası göstergesi olarak tanımlar. Sistemi yapılandırırken veya sorun giderirken ilgili model kılavuzundaki alarm tanımını ve algılama koşullarını doğrulayın.

Su seviyesi ve düşük yük fonksiyonları doğru sensör seçimine, kurulumuna ve parametre ayarlarına bağlıdır. Ürün belgelerinde belirtilen koşullar altında devreye alınmalı ve test edilmelidir.

Kontrol Sürekliliği ve Uzaktan İzleme

Sağlanan PC10 serisi bilgileri, panel komutlarının ve iletişim komutlarının bir güç döngüsü boyunca muhafaza edilebileceğini belirtir. Gerçek yeniden başlatma davranışı, yapılandırılmış komut kaynağına, yeniden başlatma parametrelerine ve uygulamanın güvenlik gereksinimlerine göre kontrol edilmelidir.

RS485 Modbus RTU iletişim arayüzü olarak listelenmiştir. Kaynak, U0-49 izleme parametresini besleme modu durumu olarak tanımlar; 0, şebeke çalışmasını ve 1, güneş enerjisi çalışmasını gösterir. Bu bilgi, geçerli iletişim belgelerindeki kayıt tanımı ve mevcut durum değerleri onaylandıktan sonra uyumlu bir izleme sistemi tarafından kullanılabilir.

Uzaktan izleme, sürücü bir su tankında, sulama istasyonunda veya kontrolörün sürekli olarak bulunmadığı başka bir alanda çalıştığında kullanışlıdır. Görüntülenen durumun gerçek çalışma durumuyla eşleştiğini doğrulamak için iletişim kurulumu test edilmelidir.

Genel Amaçlı İnvertörün Çalıştırılması

Genel amaçlı modda invertör, uyumlu ekipman için değişken frekanslı motor kontrolü sağlar. Listelenen kontrol yöntemleri, yerleşik PID, ayarlanabilir hızlanma ve yavaşlama, JOG kontrolü ve Modbus RTU iletişimi gibi ek işlevlerle birlikte sensörsüz vektör kontrolü (SVC) ve V/F kontrolüdür.

Genel amaçlı konfigürasyon, maden suyunun giderilmesi, taş ocağı tozunun bastırılması, endüstriyel sirkülasyon ve proses pompaları gibi uyumlu uygulamalar için düşünülebilir. Model, motorun nominal akımına, yük özelliklerine, hızlanma gereksinimlerine ve çalışma görevine uygun olmalıdır.

P8-00 parametresi, sağlanan bilgilerde çalışma modu seçim parametresi olarak tanımlanır. Mod, gerçek uygulamaya ve sağlanan modelin talimatlarına göre yapılandırılmalıdır. Güneş enerjisi pompası ile genel amaçlı çalışma arasındaki herhangi bir değişiklik, belirtilen parametre ayarı ve devreye alma prosedürünü takip etmelidir.

Tipik Uygulamalar

1. Mahalle ve Köy Su Temini

Bir dağıtım tankına sondaj veya nehir suyu pompalamak için sürücünün güneş enerjisiyle çalışması ve listelenen seviye izleme işlevleri, sistem tasarımının bir parçası olarak düşünülebilir. Sürücü seçilmeden önce motor gücü, pompalama yüksekliği, gerekli su hacmi ve tank seviyesi kontrolü tanımlanmalıdır.

2. Sulama Kooperatifleri ve Ortak Pompa İstasyonları

Paylaşılan sulama sistemleri, birden fazla tarlayı veya sulama bölgesini beslemek için merkezi bir pompa kullanabilir. Seçim gerekli akışı, toplam dinamik yükü, günlük çalışma programını ve güneş enerjisi veya şebeke gücünün varlığını yansıtmalıdır.

3. Balık ve Karides Çiftlikleri

Su ürünleri yetiştiriciliği alanlarındaki su değişim ve sirkülasyon pompaları, motor ve pompa düzeninin uyumlu olduğu durumlarda değişken frekans kontrolünü kullanabilir. Gerekli pompalama programı ve su yönetimi kontrolleri, tesisin güç kaynağıyla birlikte dikkate alınmalıdır.

4. Maden ve Taş Ocağı Suyu Yönetimi

Genel amaçlı modda sürücü, uyumlu maden susuzlaştırma, maden suyu yönetimi ve toz bastırmalı pompalama ekipmanı açısından değerlendirilebilir. Belirli kurulum için motor değerini, yük koşullarını, çevresel gereksinimleri ve gerekli kontrol yöntemini doğrulayın.

5. Endüstriyel Dolaşım ve Soğutma

Genel amaçlı konfigürasyon, uyumlu proses suyu sirkülasyonu, soğutma kulesi takviyesi ve diğer endüstriyel pompalama görevleri için düşünülebilir. Gerekli akış, çalışma basıncı ve motor özellikleri sistem tasarımının bir parçası olarak değerlendirilmelidir.

Teknik Özellikler

Muhafaza IP20 derecesine sahiptir ve su girişine karşı koruma sağlamaz. Sürücü, yeterli havalandırmaya sahip, sıcaklık, nem ve kurulum gereksinimlerine uygun olarak uygun bir iç mekan veya koruyucu muhafaza ortamına kurulmalıdır.

Sıkça Sorulan Sorular

1. 11 kW modeli için ne kadar PV dizisi listelenmiştir?

Sağlanan referans konfigürasyonları, 250 Wp'de derecelendirilmiş 18 modülden oluşan üç diziyi veya 300 Wp'de derecelendirilmiş 15 modülden oluşan üç diziyi belirtir. Bu düzenlemeler sırasıyla 54 modüle veya 45 modüle ve her iki durumda da 13,5 kWp'lik hesaplanan nominal dizi gücüne karşılık gelir. Nihai dizi tasarımı, modül veri sayfasına, sahanın minimum sıcaklığına ve invertörün DC voltaj sınırlarına göre doğrulanmalıdır.

2. 65 dBA derecesi akustik muhafazanın gerekli olduğu anlamına mı geliyor?

Sağlanan spesifikasyonda maksimum 65 dBA gürültü seviyesi listelenmektedir. Ek akustik iyileştirmenin gerekli olup olmadığı kurulum konumuna, oda akustiğine, çalıştırma ekipmanına ve geçerli gürültü gereksinimlerine bağlıdır. Sürücüyü dolu bir binaya veya kapalı ekipman odasına yerleştirirken kurulum ortamını göz önünde bulundurun.

3. Bir sürücü birden fazla pompayı çalıştırabilir mi?

Genel amaçlı konfigürasyon, toplam yüke ve desteklenen kontrol yöntemine uygun olmalıdır. Vektör kontrol uygulamaları için kılavuzdaki geçerli motor düzenlemesini doğrulayın. Birden fazla motorun tek bir sürücüden çalıştırılması, birleşik akımın sürücü değeri dahilinde kalmasını ve her motorun uygun aşırı yük korumasına sahip olmasını gerektirir. Seçilen kontrol modu için üreticinin talimatlarını izleyin.

4. Mevcut güç kaynağı nasıl izlenebilir?

Sağlanan bilgiler, U0-49 izleme parametresini besleme modu göstergesi olarak tanımlar; 0, şebeke çalışmasını ve 1, güneş enerjisi çalışmasını temsil eder. Parametre desteklendiğinde Modbus RTU üzerinden okunabilir. Kayıt tanımını ve iletişim ayarlarını uzaktan izleme sistemine entegre etmeden önce ilgili kılavuza göre doğrulayın.

5. Hangi rutin bakım gereklidir?

Soğutma bloğunu ve soğutma fanını tozdan uzak tutun, terminalleri ve kablo bağlantılarını bakım planına göre inceleyin ve ortam sıcaklığını ve havalandırmayı izleyin. Listelenen çalışma sıcaklığı aralığı -10°C ila 50°C'dir ve değer kaybı 40°C'nin üzerindedir. Sağlanan yükseklik kılavuzu aynı zamanda 1000 m'nin üzerinde değer kaybının da belirtilmesini sağlar. Denetim aralıkları ve bakım prosedürleri için modelin talimatlarını tam olarak izleyin.

6. Bu invertör güneş enerjisiyle pompalamayla sınırlı mı?

Hayır. Verilen PC10 serisi bilgileri, güneş enerjisi pompası modunu ve genel amaçlı invertör modunu listeler. Güneş enerjisi pompası çalışması, MPPT'yi ve belgelenmiş pompalamayla ilgili koruma işlevlerini içerir; genel amaçlı çalışma ise SVC veya V/F motor kontrolünü, PID ve Modbus RTU'yu destekler. P8-00 parametresi mod seçim parametresi olarak tanımlanır. Modele özel kılavuzda izin verilen ayarı ve mod değiştirme prosedürünü onaylayın.
