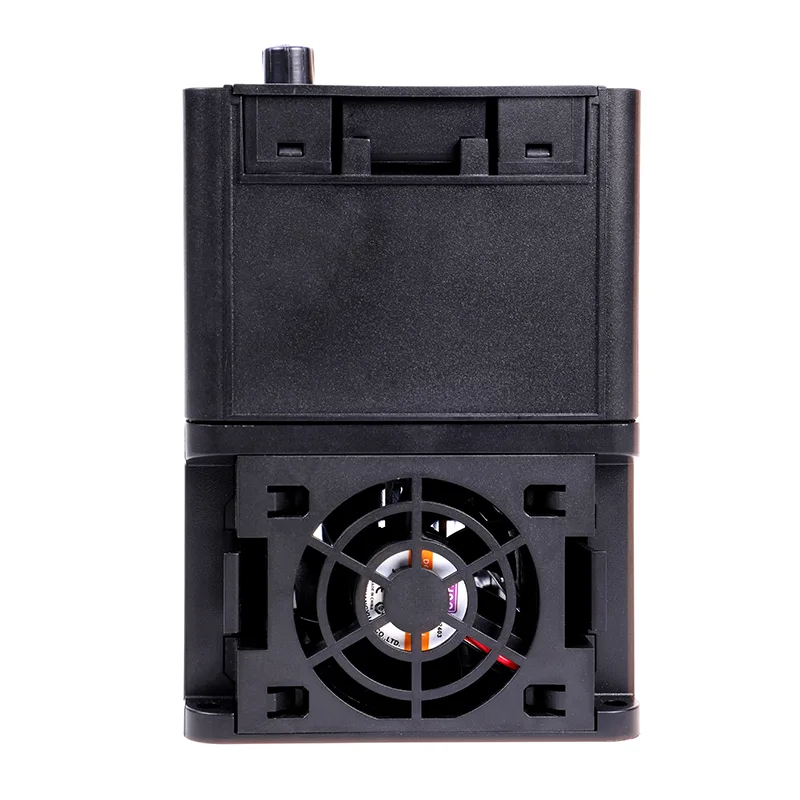

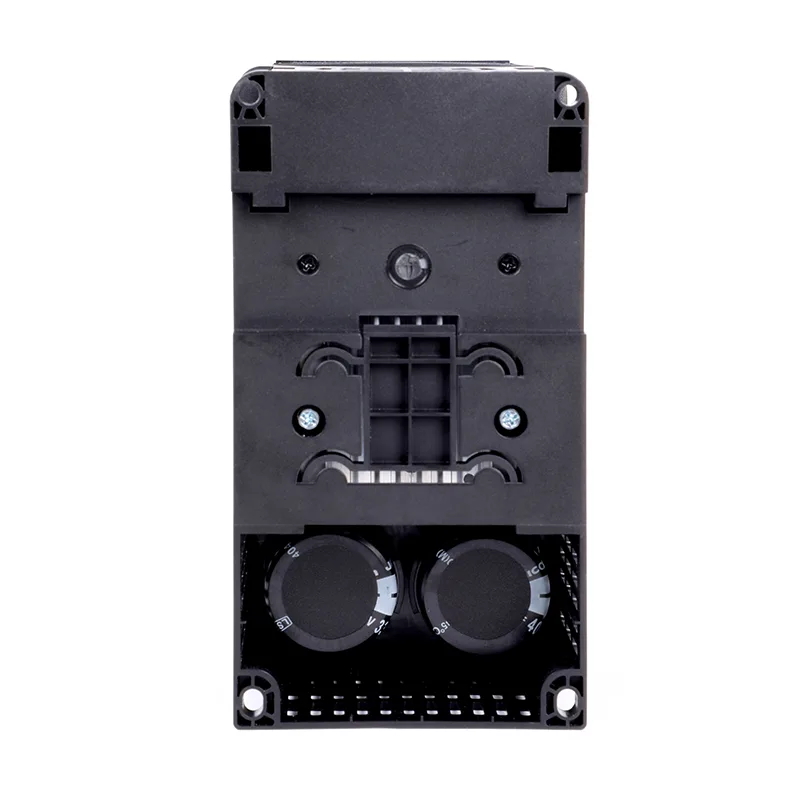

15HP 11kw VFD Frekans Tahrikli Pompa VFD

Temel özellikler arasında yüksek aşırı yük kapasitesi, harmonik azaltımı için dahili DC reaktörü, çoklu iletişim arayüzleri ve yapılandırılabilir I/O genişletme yer alır. Güçlendirilmiş soğutma sistemine sahip ağır hizmet tipi muhafaza, yüksek sıcaklıktaki endüstriyel ortamlarda güvenilir çalışma sağlar.

Enerji tasarrufu yeteneklerini akıllı koruma özellikleriyle birleştiren CSIVEI 15HP 11kw VFD Frekans Tahrikli Pompa VFD, büyük güçlü uygulamalar için sistem çalışma süresini ve operasyonel verimliliği en üst düzeye çıkarır.

Temel Parametreler ve Özellikler

Tipik Uygulamalar

CSIVEI 15HP 11kw VFD Frekans Tahrikli Pompa VFD, sürekli çalışma gerektiren ağır endüstriyel ekipmanlar için güçlü performans sunar:

●  Büyük pompalar – ana su besleme pompaları, endüstriyel soğutma pompaları

●  Endüstriyel fanlar – maden havalandırması, çimento fabrikası fanları, toz toplayıcılar

●  Kompresörler – büyük hava kompresörleri, nitrojen kompresörleri

●  Mikserler – beton karıştırıcıları, kimyasal reaktörler, hamur karıştırıcıları

●  Santrifüjler – şeker santrifüjleri, yağ santrifüjleri, dekantörler

Güçlendirilmiş soğutma ve harmonik azaltma özellikleriyle zorlu ortamlarda güvenilir çalışma sağlar.

Sağlam Koruma ve Güvenilirlik

Zorlu endüstriyel ortamlara dayanacak şekilde üretilen CSIVEI VFD serisi, sürekli çalışma ve uzun hizmet ömrü sağlamak için birden fazla koruma mekanizması içerir.

Kapsamlı Motor Koruması – Entegre koruma, aşırı voltaj, düşük voltaj, aşırı akım, aşırı sıcaklık, faz kaybı ve kısa devre korumasını içerir. Sürücü, hem sürücünün hem de bağlı motorun zarar görmesini önlemek için çıkışı otomatik olarak açar veya sınırlandırır.

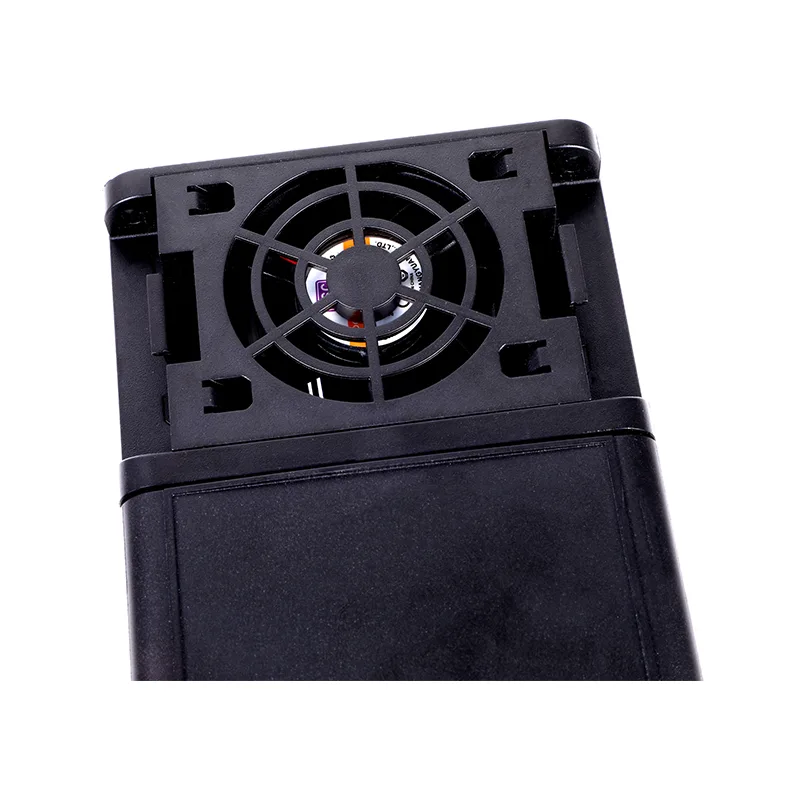

Termal Yönetim – Akıllı fan kontrolü, soğutmayı iç sıcaklık ve yük koşullarına göre ayarlayarak gürültüyü en aza indirir ve fan ömrünü uzatır. Yüksek güçlü modeller, gelişmiş termal dağıtım için güçlendirilmiş soğutucu tasarımlarına sahiptir.

Çevre Koruma – Kontrol paneli kurulumuna uygun standart IP20 muhafaza. Tozlu, nemli veya yıkanabilen ortamlardaki uygulamalar için isteğe bağlı IP40/IP54/IP66 muhafazalar mevcuttur. PCB'lerdeki uyumlu kaplama, neme ve kirletici maddelere karşı ek koruma sağlar.

Dahili EMC Filtresi – Seçilen modeller, CE ve diğer EMC standartlarıyla uyumluluğu basitleştiren ve kurulum maliyetlerini azaltan entegre bir elektromanyetik uyumluluk filtresi içerir.

SSS

V/F kontrolü ile vektör kontrolü arasındaki fark nedir?

V/F kontrolü sabit bir voltaj-frekans oranını korur. Hassas hız kontrolünün kritik olmadığı fanlar, pompalar ve genel uygulamalar için uygundur. Vektör kontrolü akı ve torku ayırır, böylece bunları bağımsız olarak kontrol edebilirsiniz; bu size daha yüksek başlangıç ​​torku (0,5Hz'de %150'ye kadar) ve daha iyi hız doğruluğu sağlar. Sensörsüz vektörün kodlayıcıya ihtiyacı yoktur; kapalı döngü vektörü bunu yapar ve hız doğruluğunu %0,1'e iter. Çoğu CSIVEI sürücüsü her ikisini de destekler; böylece uygulamanıza uygun olanı seçebilirsiniz.

Motorum için doğru VFD'yi nasıl seçerim?

Dikkate alınması gereken birkaç nokta:

●  Motor gücü—VFD, motor gücüyle eşleşmeli veya motor gücünden biraz daha büyük olmalıdır.

●  Giriş voltajı—tek fazlı 230V veya üç fazlı 400V, kaynağınıza uygun olduğundan emin olun.

●  Yük türü: Konveyörler veya ekstrüderler gibi sabit tork yükleri genellikle motor gücünün %100-120'si boyutunda VFD'ye ihtiyaç duyar. Fanlar ve pompalar gibi değişken tork yükleri genellikle motor gücüne uygun bir VFD kullanabilir, ayrıca enerji tasarrufu da elde edersiniz.

●  Ortam—tozlu, nemli veya dış mekan konumları için daha yüksek bir IP derecesine (IP40, IP54, IP66) gidin veya sürücüyü korumalı bir muhafazaya koyun.

●  İletişim—Bir PLC veya SCADA ile konuşmanız gerekiyorsa sürücünün protokolünüzü destekleyip desteklemediğini kontrol edin (Modbus RTU standarttır; Profibus, Ethernet/IP vb. isteğe bağlıdır).

●  İkinci bir görüş almak isterseniz CSIVEI ayrıca bir boyutlandırma aracına ve teknik desteğe de sahiptir.

Tek fazlı giriş VFD'sini üç fazlı bir motorla kullanabilir miyim?

Evet. CSIVEI'nin tek fazlı 230 V sürücüleri, motora tek fazlı giriş ve çıkış üç fazlı güç sağlar. Yalnızca tek fazlı gücün mevcut olduğu ancak üç fazlı bir motorun verimliliğini ve güvenilirliğini istediğinizde bu yaygın bir kurulumdur. Motor voltajının sürücünün çıkışıyla (230V üç fazlı) eşleştiğinden emin olun.

Harici bir fren direncine ihtiyacım var mı?

Duruma göre değişir. Hızlı yavaşlamaya ihtiyacınız varsa veya yükün ataleti yüksekse (santrifüjler, vinçler, vinçler veya sarıcılar gibi) o zaman evet, bir taneye ihtiyacınız olacak. Dahili frenleme ünitesine sahip sürücülerde direnç, aşırı gerilim hatalarını önlemek ve durma sürelerini kısaltmak için rejeneratif enerjiyi yönetir. Yavaşlama hızı daha yavaş olan fanlar ve pompalar için genellikle bunu atlayabilirsiniz.

Hangi iletişim protokolleri destekleniyor?

Tüm CSIVEI sürücüleri standart olarak RS485 üzerinden Modbus RTU ile birlikte gelir. Profibus DP, Profinet, Ethernet/IP, CANopen ve DeviceNet için isteğe bağlı modüller mevcuttur. Bunlar, uzaktan izleme, parametre değişiklikleri ve merkezi kontrol için başlıca PLC ve SCADA sistemleriyle entegre olmanızı sağlar.

Sürücüyü ilk kez nasıl kurarım?

CSIVEI sürücülerinde, birkaç dakika içinde temel konularda size yol gösterecek bir Hızlı Başlangıç ​​Sihirbazı bulunur:

Motor isim plakası verilerini (güç, voltaj, akım, frekans, RPM) girin, bir uygulama makrosu seçin (Fan/Pompa, Konveyör, Sabit Tork), hızlanma ve yavaşlama sürelerini ayarlayın, frekans kaynağını seçin (tuş takımı, analog giriş, iletişim) ve motor kontrolünü optimize etmek için otomatik ayarlamayı çalıştırın. Kılavuzda tüm ayrıntılar yer almaktadır ve gerektiğinde uzaktan çalıştırabilmeniz için tuş takımı çıkarılabilir.

Sürücüde hangi korumalar yerleşiktir?

CSIVEI sürücüleri sağlam bir koruma seti içerir: aşırı voltaj, düşük voltaj, aşırı akım, kısa devre, aşırı sıcaklık (soğutucu), giriş veya çıkışta faz kaybı ve motor aşırı yükü (elektronik termal aşırı yük, I²t). Bunlar, işlerin güvenilir bir şekilde çalışmasını sağlamaya ve ekipman ömrünü uzatmaya yardımcı olur.

Birden fazla motoru tek bir VFD'den çalıştırabilir miyim?

Evet, aşağıdaki koşullar sağlandığı sürece birden fazla motoru tek bir sürücüden paralel olarak çalıştırabilirsiniz: toplam akım sürücünün çıkış değeri dahilinde kaldığında, her motorun kendi termal aşırı yük koruması olduğu ve V/F kontrolü kullandığınız (çok motorlu kurulumlar için vektör kontrolü önerilmez). Bu, motorların birlikte aynı hızda çalıştığı fan dizileri, konveyör bölümleri veya pompa istasyonları için yaygındır.

Yaygın arızaları nasıl gideririm?

Sürücü, hızlı teşhis için tuş takımında hata kodlarını gösterir:

●  OC (aşırı akım) – kısa devreleri, motor sargısı sorunlarını veya çok kısa hızlanma süresini kontrol edin

●  OV (aşırı voltaj) – frenleme direncini (kullanılıyorsa) kontrol edin veya yavaşlama süresi çok kısa

●  UV (düşük voltaj) – giriş gücünü ve kabloları kontrol edin

●  OH (aşırı sıcaklık) – soğutma fanını, ortam sıcaklığını ve montaj açıklığını kontrol edin

●  OL (aşırı yük) – motor yükünü kontrol edin, hızlanma süresini artırın veya sürücüyü büyütmeyi düşünün

Kılavuzda ayrıntılı adımların yer aldığı tam bir arıza kodu tablosu bulunmaktadır. Hala bir sorun varsa CSIVEI teknik desteği yardımcı olabilir.

VFD nasıl enerji tasarrufu sağlar?

Fanlar ve pompalar gibi değişken torklu yükler için güç, benzeşim yasalarına uyar; hızın küpüyle orantılıdır. Hızın %20 oranında düşürülmesi, enerji kullanımını yaklaşık %50 oranında azaltır. Otomatik Enerji Optimizasyonu (AEO) özelliği, ekstra tasarruf için voltajı gerçek yüke uyacak şekilde azaltır. Uyku Modu ayrıca talebin düşük olduğu dönemlerde motoru kapatarak boşta güç tüketimini ortadan kaldırır.

Bir VFD'nin tipik ömrü nedir ve onu nasıl koruyabilirim?

Uygun kurulum ve koşullarla bir VFD 10-15 yıl dayanabilir. Temel bakım: muhafazayı temiz tutun; toz birikmesi soğutma verimliliğini azaltır; soğutma fanlarını kontrol edin (genellikle 3-7 yıl dayanır; gürültülü veya arızalıysa değiştirin); DC bara kapasitörlerini kontrol edin; zamana ve sıcaklığa bağlı olarak eskirler; eğer sürücü iki yıldan uzun süredir saklanmışsa, çalıştırmadan önce kapakları yeniden düzenleyin; ortam sıcaklığını izleyin; Parametreleri ara sıra tuş takımına veya harici depolama birimine yedekleyin. Her 6-12 ayda bir hızlı bir inceleme sürprizlerin önlenmesine yardımcı olur.

VFD'yi açık havada veya yıkanabilen ortamlarda kullanabilir miyim?

Standart IP20 sürücülerin temiz ve kuru bir panelde olması gerekir. Dış mekan veya zorlu ortamlar için CSIVEI daha yüksek IP derecelendirmeleri sunar:

●  IP40 – tekstil fabrikaları veya ahşap işleme gibi tozlu yerler için idealdir

●  IP54/IP55 – toza ve su sıçramasına karşı dayanıklı; dış mekan muhafazaları ve yıkanma alanları için çalışır

●  IP66 – tamamen toz geçirmez ve güçlü su jetlerini yönetir; ekstra muhafaza gerektirmeden gıda işleme, araba yıkama veya dış mekan kullanımı için uygundur

●  Aşındırıcı gazlar mevcutsa PCB üzerinde uyumlu kaplama yapılması önerilir.

VFD garanti ve teknik destekle birlikte geliyor mu?

Evet. CSIVEI sürücüleri, üretim tarihinden itibaren (veya kurulumdan itibaren 12 ay (hangisi daha sonra ise) itibaren) standart 18 aylık bir garantiyle gelir. Kritik uygulamalar için uzatılmış garanti seçenekleri mevcuttur. Küresel teknik desteğe e-posta, telefon ve çevrimiçi kaynaklar yoluyla ulaşılabilir; kullanım kılavuzları, uygulama kılavuzları ve yapılandırma yazılımının tamamı dahildir.

Müşteri Örneği: Endüstriyel Havalandırma Fanı

Bir mobilya üretim tesisi, toz toplama sistemi için hassas hava akışı kontrolüne ihtiyaç duyuyordu. Fanların sürekli olarak tam hızda çalıştırılması verimsizdi ve aşırı gürültüye neden oluyordu.

Çözüm: Ana egzoz fanına, fan hızını düzenlemek için kanal basıncını izleyen bir basınç sensörüyle birlikte bir CSIVEI 18-30kW VFD kuruldu.

Sonuçlar:

●  Fan hızı, toz toplama talebine uyacak şekilde otomatik olarak ayarlanır

●  Kısmi yükte çalışma sırasında %45 enerji tasarrufu

●  Gürültü seviyesi 12 dB azaltılarak çalışma koşulları iyileştirildi

●  Fan yatakları ve kayışlarında daha az mekanik aşınma

●  Sistem artık hem çevresel uyumluluk hem de operasyonel verimlilik hedeflerini karşılıyor.
