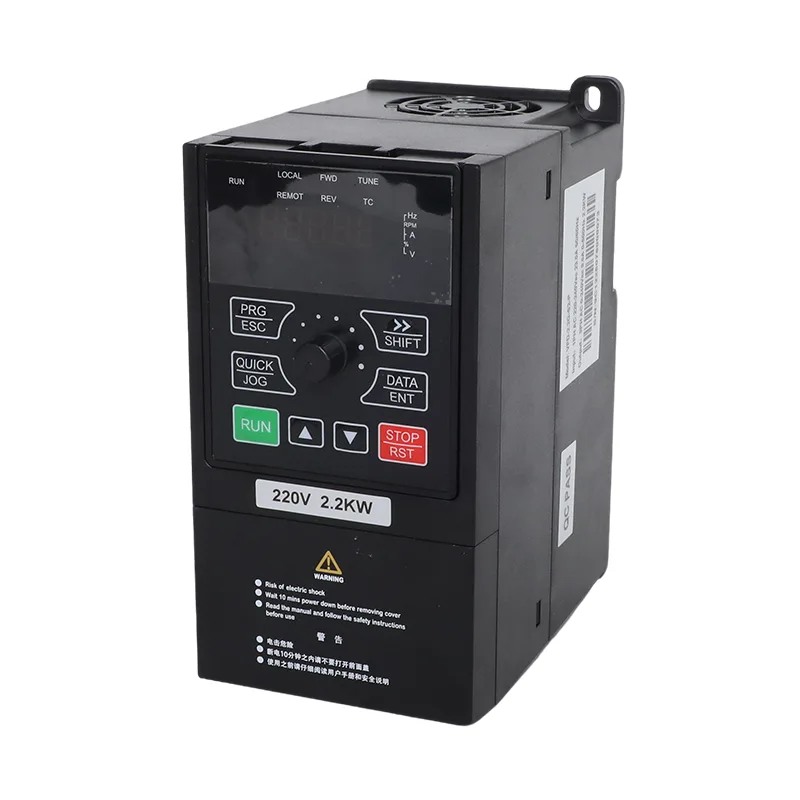

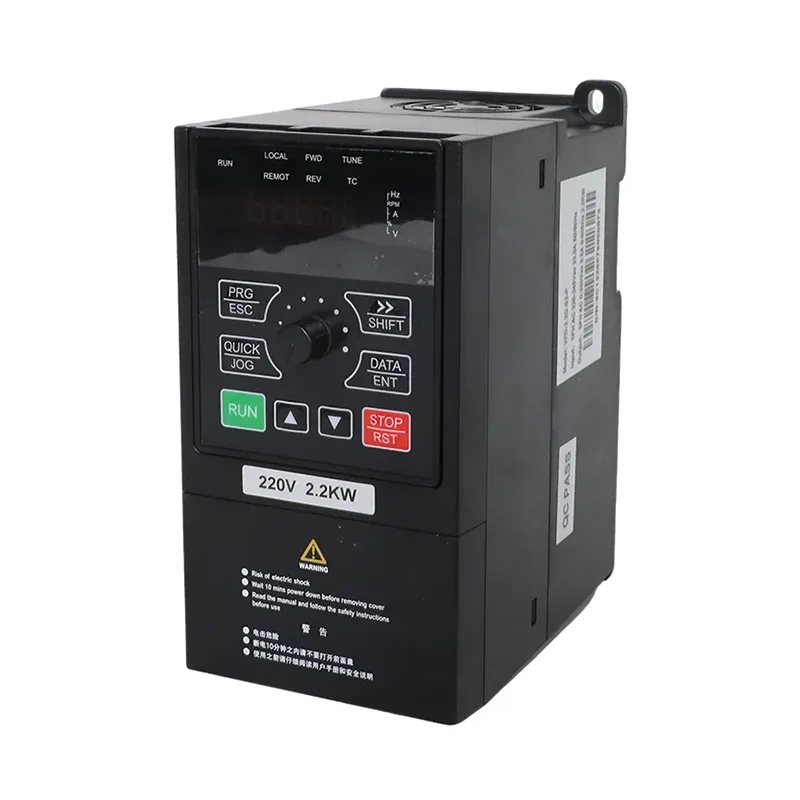

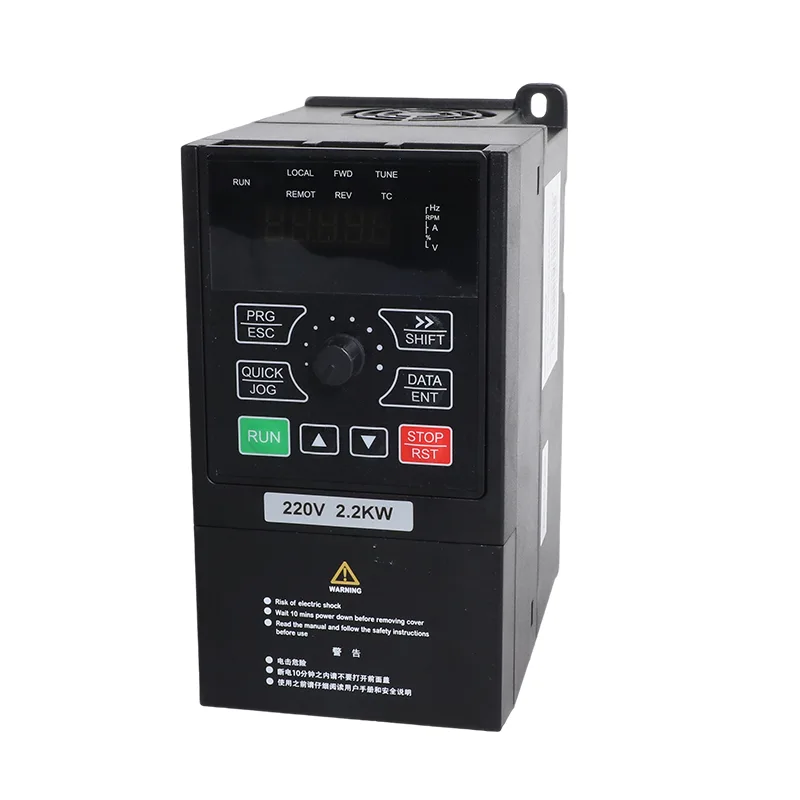

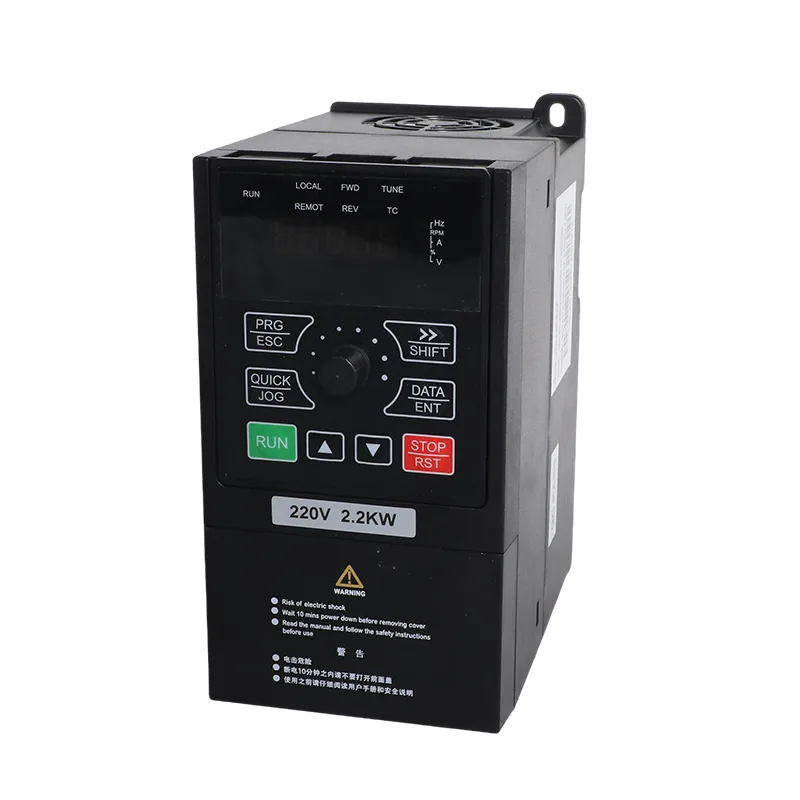

4,0kW/5,5kW 3 Fazlı 380V Solar Pompa ve Genel Amaçlı İnvertör VFD

CSIVEI, fotovoltaik pompa kontrolü veya geleneksel değişken frekanslı çalışma gerektiren üç fazlı motor sistemleri için 4,0kW/5,5kW 3 Fazlı 380V Solar Pompa ve Genel Amaçlı İnvertör VFD'yi üretmektedir. VFD-PC10-4.0G-T4 ve VFD-PC10-5.5G-T4 modelleri, sırasıyla 9 A ve 13 A nominal çıkış akımlarıyla 4,0 kW ve 5,5 kW motor değerlerini kapsar. Her iki model de 380 V'tan (-%15) 440 V'a (+%10) kadar üç fazlı AC girişini kabul eder.

Seri, güneş enerjisi pompası kontrolünü genel amaçlı motor kontrolüyle tek bir invertör platformunda birleştirir. Seçilen çalışma modu, sürücünün güç kaynağını ve motor çalışmasını nasıl yönettiğini belirlerken dahili kontrol ve koruma fonksiyonları, pompa kurulumlarının yanı sıra uyumlu fanlar, üfleyiciler ve proses makinelerini de destekler. Fiyat teklifi talep ederken, uygun model ve konfigürasyonun belirlenmesine yardımcı olmak için motor isim plakasındaki değerleri ve amaçlanan uygulamayı belirtin.

Çift Çalışma Modu

4,0kW/5,5kW 3 Faz 380V Solar Pompa ve Genel Amaçlı İnverter VFD, P8-00 parametresi aracılığıyla seçilen iki çalışma modunu destekler.

Güneş enerjisi pompası modu — P8-00 = 1

Bu modda sürücü, MPPT kontrolü ve otomatik şebeke değiştirme işlevleriyle uyumlu bir pompayı çalıştırmak için fotovoltaik gücü kullanır. Güneş enerjisi yetersiz olduğunda yapılandırılmış geçiş sırası sistemin şebeke gücünü kullanmasına olanak tanır. Bu düzenleme, çalışma gününün bir bölümünde güneş enerjisinin mevcut olduğu tarımsal sulama, sondaj suyu temini ve diğer pompalama uygulamaları için uygundur.

Genel amaçlı mod — P8-00 = 0

Bu modda sürücü; pompalar, fanlar, üfleyiciler ve proses makineleri dahil olmak üzere uyumlu motorlar için geleneksel değişken frekanslı bir invertör olarak çalışır. Sensörsüz vektör kontrolü (SVC) ve V/F kontrolü, fotovoltaik pompalama fonksiyonunu kullanmadan farklı motor kontrol gereksinimlerini destekler.

CSIVEI sevkıyattan önce çalışma modunu yapılandırabilir. Mod ayrıca P8-00 ayarlanarak da değiştirilebilir; böylece kurulum gereksinimleri değiştiğinde sürücünün farklı bir uygulamaya yeniden atanmasına olanak sağlanır. İlgili parametreler ve kablolama seçilen çalışma moduna uygun olmalıdır.

Güneş Dizisi ve DC Gerilim Gereksinimleri

Önerilen fotovoltaik dizi, invertör değerine ve modüllerin elektriksel özelliklerine bağlıdır. Tablo B, iki modül seçeneği için modül ve dizi yapılandırmalarını sağlar: 250 W±5 Wp'de derecelendirilmiş 37±1 V modüller ve 300 W±5 Wp'de derecelendirilmiş 45±1 V modüller.

Başlıca DC tarafı sınırları şunlardır:

Seri dizi voltajı, gerçek modül açık devre voltajına ve beklenen çalışma sıcaklıklarına göre değerlendirilmelidir. Paralel dizi düzenlemeleri önerilen konfigürasyona ve geçerli DC koruma gereksinimlerine uygun olmalıdır. Dizinin belirtilen voltaj sınırları dahilinde tutulması, doğru invertör çalışması için çok önemlidir.

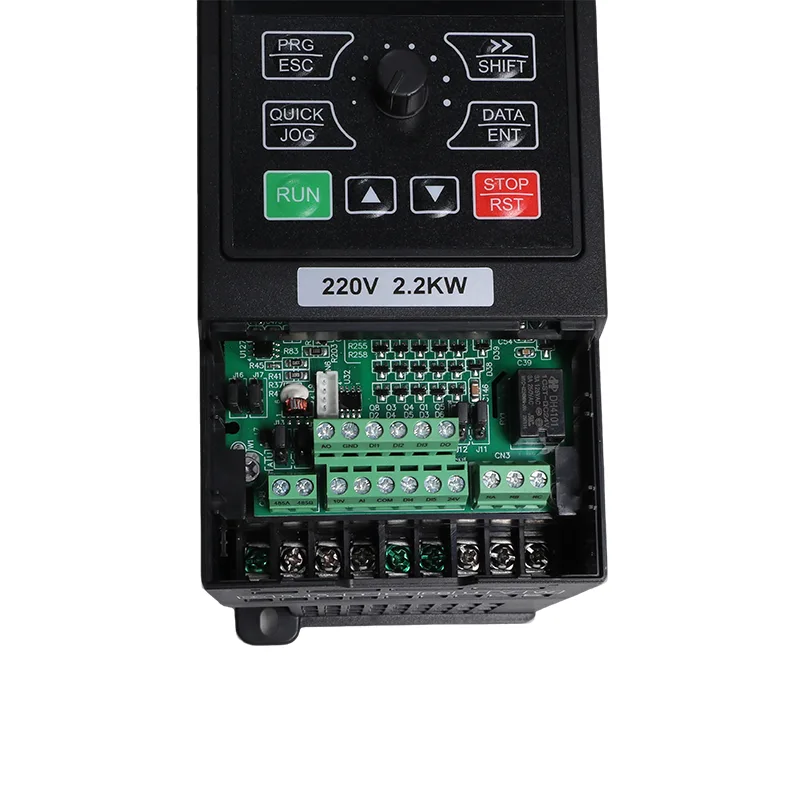

Çerçeve ve Kurulum

Her iki model de 245 × 142 × 181,3 mm gövde boyutlarına ve 107 × 235 mm montaj düzenine sahiptir. Kompakt duvara veya kabine monte tasarım, sürücünün, motor değerini veya uygulamayı yalnızca invertöre uyacak şekilde değiştirmeden bir pompa kontrol kurulumuna dahil edilmesini sağlar.

Sürücünün IP20 muhafazası vardır ve uygun, korumalı bir konuma dikey kurulum için tasarlanmıştır. Kurulum planlamasında çalışma ortamı, elektriksel koruma, kablo yönlendirme ve devreye alma ve bakım için erişim dikkate alınmalıdır. Genel çalışma sıcaklığı aralığı -10°C ila 50°C'dir ve 40°C'nin üzerinde değer kaybı gerekir.

Özellikler

Tablo A. Model derecelendirmeleri

Tablo B. Önerilen güneş enerjisi dizisi

Tablo C. Genel özellikler (iMaster serisinde aynıdır)

Tipik Uygulamalar

iMaster VFD-PC10 serisi, güneş enerjisi pompa yönetimini değişken frekanslı motor kontrolüyle birleştirerek 4,0 kW ve 5,5 kW modellerini çeşitli su işleme ve endüstriyel uygulamalar için uygun hale getirir.

Hem fotovoltaik pompalamaya hem de geleneksel motor kontrolüne ihtiyaç duyan kurulumlar için, 4,0kW/5,5kW 3 Fazlı 380V Güneş Enerjisi Pompası ve Genel Amaçlı İnverter VFD, amaçlanan göreve göre belirlenebilir ve buna göre yapılandırılabilir.

Basınç regülasyonu gerektiren su sistemleri için, yerleşik PID işlevi, motor çalışmasını yapılandırılmış bir ayar noktası etrafında ayarlamak için uygun bir geri bildirim sinyali kullanabilir. Uygun şekilde seçilmiş bir basınç vericisi ve doğru yapılandırılmış kontrol parametreleriyle sürücü, talep değiştikçe sistem basıncını düzenleyebilir. Son ayarlar pompaya, motora ve uygulamaya bağlıdır.

Teknik Öne Çıkanlar

1. Otomatik Güneş Enerjisinden Şebekeye Geçiş

2. Dahili PID Kontrolü

Dahili PID, kapalı devre basınç, akış veya sıcaklık kontrolünü destekler. Ayar noktası ve geri besleme kaynakları, mevcut FC grubu parametreleri aracılığıyla seçilir.

3. Temel PV ve Motor Tarafı Koruması

4. Motor Kontrolü ve İletişim

Genel amaçlı mod, SVC ve V/F kontrolünü, 60 saniye boyunca %150 aşırı yük kapasitesini ve Modbus RTU ile RS485 iletişimini destekler.

5. Yapılandırılabilir İki Çalışma Modu

P8-00 = 1: güneş enerjisi pompası modu. P8-00 = 0: genel amaçlı invertör modu. CSIVEI, sevkıyattan önce çalışma modunu ve talep edilen parametreleri ayarlayabilir.

SSS

4 kW'lık model neden 20 modüle ihtiyaç duyarken 5,5 kW'lık model 18 x 2 modül kullanıyor?

4 kW'lık ünite tek bir diziyi çalıştırır, böylece dizi 550 ila 750 VDC penceresine ulaşmak için daha uzun oluşturulur. 5,5 kW'lık ünitenin kabaca iki katı dizi wattına ihtiyacı vardır, bu da 18'lik iki paralel diziyle ulaşılması daha kolaydır. Her ikisi de maksimum 900 VDC'nin altında kalır.

Bunu mevcut şebekeye bağlı bir pompaya uyarlayabilir miyim?

Evet ve en yaygın kurulumdur. Pompayı ve kabloları kendi haline bırakın, diziyi ve DC kesiciyi ekleyin ve mevcut beslemeyi R, S ve T'ye bağlayın. Otomatik anahtarlama için P8-15'i 0'a ayarlayın. Güneş gündüz yükünü taşıyor ve yeterli güneş olmadığında şebeke görevi devralıyor.

Depo dolduğunda pompayı nasıl durdurabilirim?

DI2 veya DI3'e bir şamandıra veya seviye şalteri takın. Terminal polaritesi F6-10'da ayarlanır, böylece her iki kontak düzeni de çalışır. Ayrıca P8-18'i 1'e ayarlayarak ve P8-19'da tam eşiği ve P8-20'de uyku gecikmesini ayarlayarak AI su seviyesi algılamayı da kullanabilirsiniz.

Sahada gerçekte hangi hataları göreceğim?

Yaygın olanları A01 zayıf güneş enerjisi, A02 tank dolu, A03 su eksikliği ve A04 motorun yetersiz yüküdür. E01 ila E30 donanım arızaları aşırı akımı, aşırı voltajı, düşük voltajı, faz kaybını ve aşırı sıcaklığı kapsar; arızalı seviye probu için E43 ve temizlenmeyen düşük yük durumu için E44 bulunur.

Pompa kablosunun hasar görmesi durumunda sürücü korunuyor mu?

Evet. Çıkış faz kaybı koruması ve açılışta motor kısa devre algılamanın yanı sıra aşırı akım, aşırı gerilim, düşük gerilim, aşırı sıcaklık ve aşırı yük standarttır.

Suyla ilgisi olmayan bir makinede kullanabilir miyim?

Evet. Genel amaçlı modda fanlar, üfleyiciler, kompresörler ve proses pompaları için SVC veya V/F kontrolü, PID ve Modbus içeren standart bir üç fazlı invertördür. Bu modda sipariş edin ve iş için yapılandırılmış olarak size ulaşsın. Solar pompa modunda satın alınan bir ünite daha sonra P8-00 ile karşıya taşınabilir.

Gönderimden önce kendi varsayılan parametrelerimizi ayarlayabilir miyiz?

Evet. Bize motor değerlerini, panel konfigürasyonunu ve istediğiniz sahaya özel ayarları söyleyin, ünite ayrılmadan önce bunları yükleyelim. Bu, sahada devreye alma süresinden tasarruf sağlar ve birçok distribütörün varsayılan yerine yapılandırılmış satın almasının nedeni budur.
