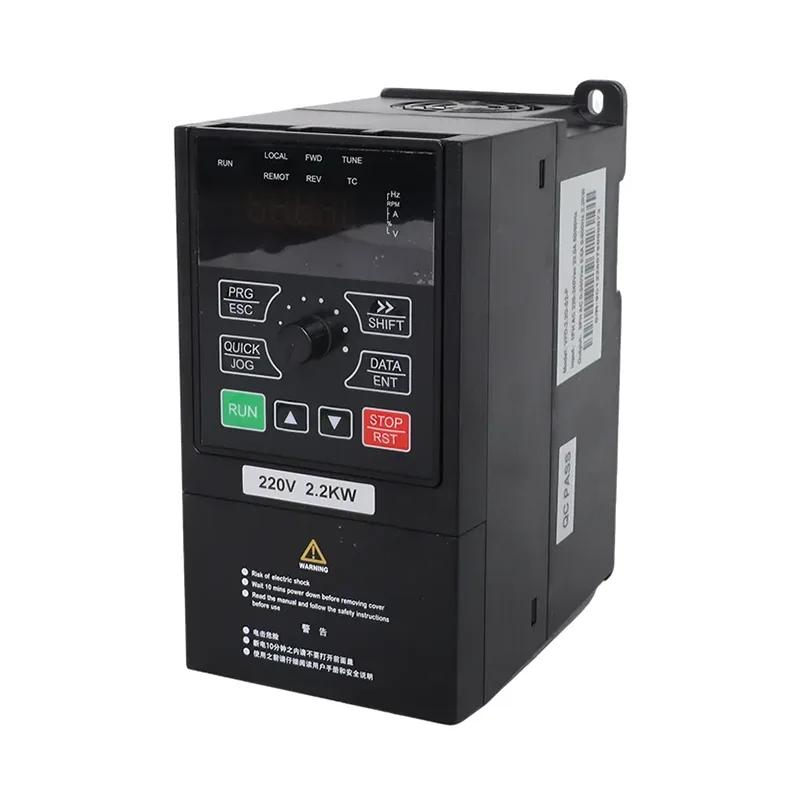

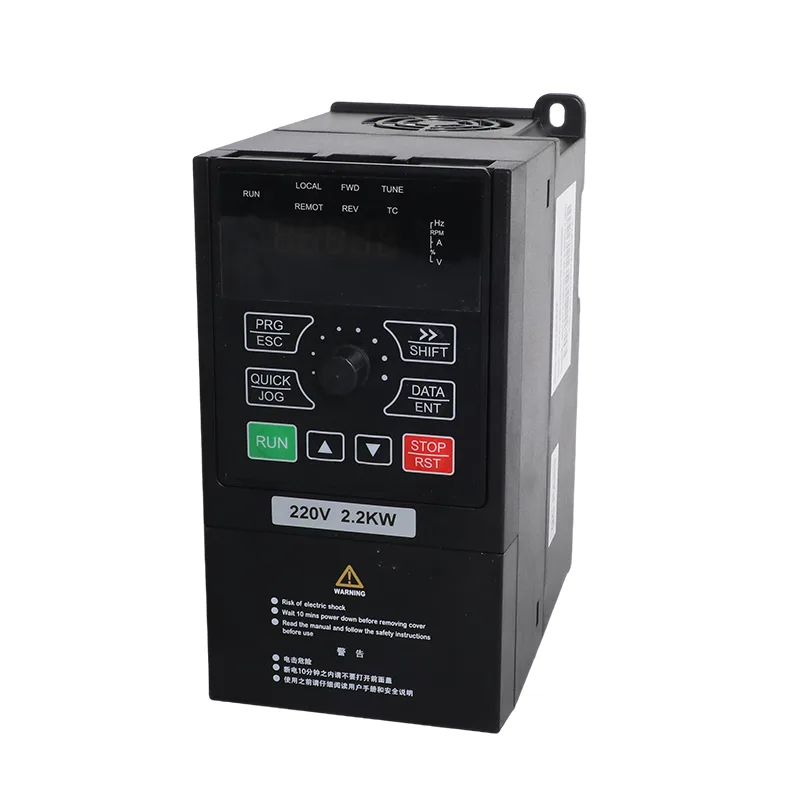

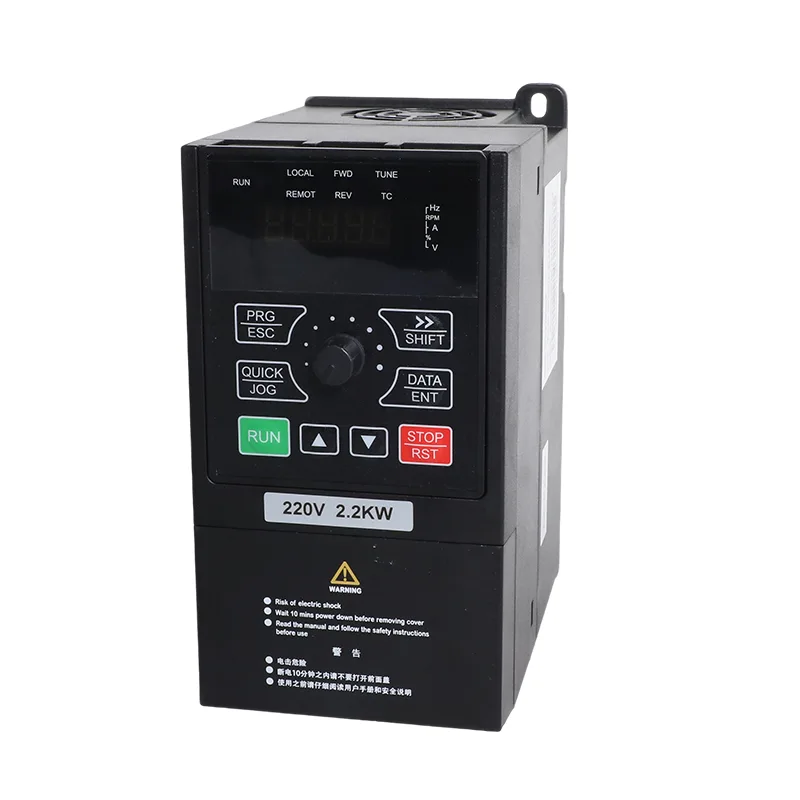

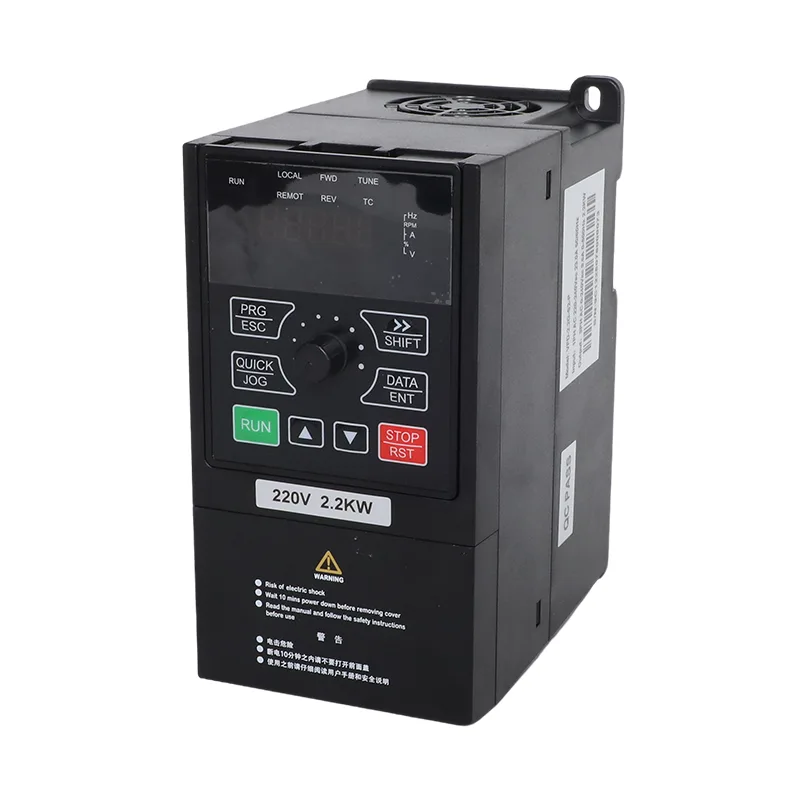

CSIVEI 4,0kW/5,5kW 1 Faz 230V Güneş Enerjisi Pompası ve Genel Amaçlı İnvertör VFD, 4,0 kW veya 5,5 kW motorları çalıştırması gereken ancak üç fazlı şebeke bağlantısı yerine tek fazlı AC beslemesine sahip olan alanlar için tasarlanmıştır. VFD-PC10-4.0G-S2-MK 17 A çıkış akımı sağlarken, VFD-PC10-5.5G-S2-MK 25 A sağlar. Listelenen AC giriş akımları sırasıyla 32 A ve 45 A'dır, dolayısıyla besleme devresi, kesici ve kablo gerçek giriş akımına göre seçilmelidir.
DC tarafında sürücü, voltaj limitlerine göre yapılandırılmış bir fotovoltaik diziyi kabul eder. Önerilen MPPT aralığı 250–350 VDC'dir, önerilen dizi açık devre voltajı aralığı 360–430 VDC'dir ve maksimum DC giriş voltajı 450 VDC'dir. Bu sınırlar özellikle diziler paralel bağlandığında veya dizi, modül açık devre voltajının yükselebileceği soğuk koşullarda çalıştığında önemlidir.
Güneş enerjisi pompası modu (P8-00 = 1): Sürücü, fotovoltaik pompalama için MPPT kullanır ve zayıf ışık kullanımı, düşük yük koruması ve su seviyesi kontrolü seçenekleri dahil olmak üzere pompayla ilgili işlevler sağlar. Şebeke yedekleme kurulumun bir parçası olduğunda, geçiş parametreleri ve harici anahtarlama düzenlemesi kılavuza göre yapılandırılmalıdır.
Genel amaçlı mod (P8-00 = 0): Sürücü, SVC veya V/F kontrolü, dahili PID ve RS485 Modbus RTU iletişimi ile geleneksel bir invertör olarak çalışır. Bu mod, uyumlu pompalar, fanlar, fanlar ve diğer motorlu ekipmanlar için güneş enerjisi pompası kontrol fonksiyonunu kullanmadan kullanılabilir.
Çalışma modu sevkıyattan önce ayarlanabilir ve uygulama gereksinimleri değiştiğinde P8-00 aracılığıyla değiştirilebilir. Bu, distribütörlere ve kurulumculara, uygun motor değerlerine, kablolamaya ve parametre ayarlarına bağlı olarak sürücüyü daha sonra yeniden yapılandırma seçeneğini korurken aynı zamanda amaçlanan kullanımı belirleme olanağı sağlar.
Güneş enerjisiyle pompalama için 4,0kW/5,5kW 1 Faz 230V Güneş Enerjisi Pompası ve Genel Amaçlı İnvertör VFD, modele özel bir dizi düzeni kullanır: 4,0 kW versiyonu iki paralel dizi kullanırken, 5,5 kW versiyonu üç paralel dizi kullanır. 37±1 V, 250 W±5 Wp modüllerle tablo dizi başına 11 modülü belirtir; 45±1 V, 300 W±5 Wp modüllerde dizi başına 9 modül belirtir. Diziyi bağlamadan önce, seçilen modül verilerini ve yerel sıcaklık koşullarını kullanarak dizi açık devre gerilimini hesaplayın ve bunu sürücünün belirtilen sınırları dahilinde tutun.
Depolama tankı kullanan veya kuyu suyunun mevcudiyetine bağlı kurulumlar için sürücü, su seviyesi giriş seçeneklerini ve düşük yük korumasını destekler. AI su seviyesi algılama, P8-18 kullanılarak, eşik ve uyku gecikmesi P8-19 ve P8-20 aracılığıyla ayarlanarak yapılandırılabilir. Düşük yük sıfırlama davranışı P8-26 aracılığıyla yapılandırılır. Bu işlevler, doğru sensörler ve parametreler kurulduğunda pompa çalışmasının tank seviyesi ve su mevcudiyeti ile koordine edilmesine yardımcı olur.
| Öğe | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Uygulanabilir motor | 4,0kW / 5HP | 5,5kW / 7,5HP |
| Nominal kapasite | 5,9kVA | 11kVA |
| Giriş akımı | 32A | 45A |
| Çıkış akımı | 17A | 25A |
| AC giriş voltajı | AC 1 PH 220 V (-%15) ila 240 V (+%10) | |
| Maks. DC giriş voltajı | 450 VDC | |
| Önerilen Voc aralığı | 360 ila 430 VDC | |
| Önerilen MPPT aralığı | 250 ila 350 VDC | |
| Başlangıç voltajı aralığı | 160 ila 450 VDC, parametre ayarlanabilir | |
| Nominal çıkış voltajı | 3 PH veya 1 PH 220 V AC | |
| Gürültü seviyesi | 50 dBA maks. |
| Modeli | 37±1 V modüller, 250 W±5 Wp | 45±1 V modüller, 300 W±5 Wp | ||
| Dize başına modüller | Dizeler | Dize başına modüller | Dizeler | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Öğe | Şartname |
| Nominal frekans | 50/60Hz |
| Giriş frekans aralığı | ±%5 (47,5 - 63 Hz) |
| Çıkış voltajı | 0'dan giriş voltajına |
| Çıkış frekansı | 0,1 ila 500 Hz |
| Maksimum frekans | 0 ila 500 Hz (SVC ve V/F kontrolü) |
| Taşıyıcı frekansı | 0,8 kHz ila 8 kHz, yüklemeye göre otomatik olarak ayarlanır (16 kHz'e kadar desteklenir) |
| Frekans çözünürlüğü | Dijital ayar 0,01 Hz; analog ayar maksimum frekansın %0,025'i |
| Kontrol modu | Sensörsüz vektör kontrolü (SVC); V/F kontrolü |
| Başlangıç torku | 0,5 Hz / %150 (SVC) |
| Hız aralığı | 1:100 (SVC) |
| Hız kararlılığı doğruluğu | ±%0,5 (SVC) |
| Aşırı yük kapasitesi | 60 saniye boyunca %150 nominal akım; 12 saniye boyunca %170; 1,5 saniye için %190 |
| Tork artışı | Otomatik tork artışı; manuel yükseltme %0,1 ila %30,0 |
| V/F eğrisi | Doğrusal, çok noktalı ve kare eğri (1,2 / 1,4 / 1,6 / 1,8 / 2,0 güç) |
| V/F ayrımı | Tam ayırma, yarım ayırma |
| Hızlanma / yavaşlama | Doğrusal veya S eğrisi, 0,0 - 6500,0 s |
| DC frenleme | Başlangıç frekansı 0,00 Hz'den maksimum frekansa; süre 0,0 ila 36,0 sn; mevcut %0,0 ila %100,0 |
| JOG kontrolü | JOG frekansı 0,00 Hz ila maksimum frekans (varsayılan 5 Hz); hızlanma/yavaşlama 0,0 - 6500,0 sn |
| Dahili PID | Evet, harici kontrolör olmadan basınç, akış veya sıcaklık kapalı döngüsü için |
| AVR | Şebeke voltajı dalgalandığında çıkış voltajı sabit tutulur |

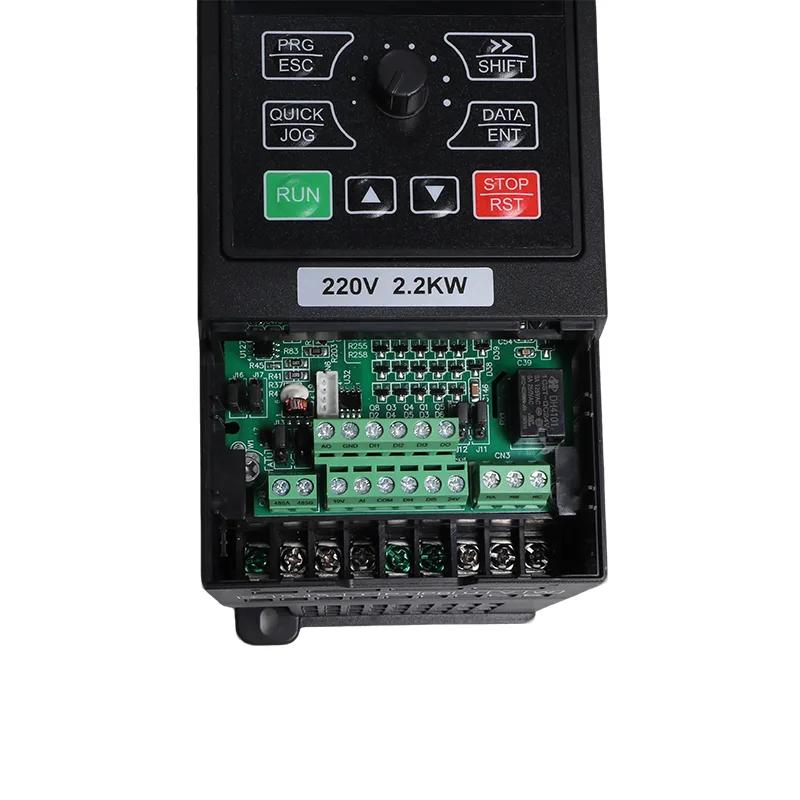

| Giriş terminalleri | 5 dijital giriş, DI5, 50 kHz'e kadar yüksek hızlı darbeyi destekler; 1 analog giriş 0-10 V veya 0-20 mA; 1 tuş takımı potansiyometre girişi |
| Çıkış terminalleri | 50 kHz'e kadar 1 yüksek hızlı darbe çıkışı; 1 röle çıkışı; 1 analog çıkış 0-20 mA veya 0-10 V |
| İletişim | RS485, ModbusRTU |
| Koruma | Güç açıkken motor kısa devre tespiti, çıkış fazı kaybı, aşırı akım, aşırı gerilim, düşük gerilim, aşırı sıcaklık, aşırı yük, düşük yük, zayıf ışık |
| Çalışma sıcaklığı | -10°C ila 50°C; 40°C'nin üzerinde her 1°C'de %1 azalma |
| Depolama sıcaklığı | -20°C ila 60°C |
| Nem | %95 RH'nin altında, yoğunlaşma yok |
| Rakım | 1000 m'nin altında; 1000 m'den 3000 m'ye her 100 m'de %1 azalma |
| Titreşim | 5,9 m/s²'nin (0,6 g) altında |
| Muhafaza | IP20, duvara montaj veya dolap, dikey kurulum |
| Dağıtım sistemi | TN, TT |
| EMC / güvenlik | IEC 61800-3 (C3); IEC 61800-5-1 |
4,0 kW ve 5,5 kW modeller 17 A ve 25 A çıkış akımı sağlar. SVC başlatma torku, 60 saniye boyunca nominal akımın %150'si aşırı yük kapasitesiyle 0,5 Hz'de %150 olarak belirtilmiştir. 32 A ve 45 A giriş akımı değerleri, doğru besleme, kesici ve kablo seçimini zorunlu kılar.
4,0 kW'lık model iki dizi, 5,5 kW'lık model ise üç dizi kullanır. Diziyi önerilen 360–430 VDC açık devre aralığı ve maksimum 450 VDC dahilinde tutun; paralel diziler için bir PV kesici ve birleştirici kutu kullanın.
Düşük yük koruması ve yapılandırılabilir su seviyesi algılama, uygun girişler ve parametreler ayarlandığında pompanın kapatılmasını ve yeniden başlatılması mantığını destekler.
P8-00 güneş enerjisi pompası modunu veya genel amaçlı modu seçer. İkincisi SVC/V/F kontrolünü, yerleşik PID'yi ve RS485 Modbus RTU'yu destekler.
Dizi sürücüden 10 m'den fazla uzakta olduğunda Tip II aşırı gerilim koruma cihazı kullanın. Kılavuz, pompa kablosu 50 m'yi aştığında bir çıkış reaktörü kullanılmasını önerir.
4,0kW/5,5kW 1 Faz 230V Güneş Enerjisi Pompası ve Genel Amaçlı İnvertör VFD, 4,0 kW veya 5,5 kW motor kapasitesine ihtiyaç duyan ancak üç fazlı şebeke beslemesi kullanamayan kurulumlar için tasarlanmıştır. Güneş enerjisi pompası konfigürasyonu su uygulamalarına uygundur, genel amaçlı modu ise kullanımını uyumlu motorla çalışan ekipmanlara kadar genişletir.
5,5 kW'lık model, 45 A'lik listelenmiş bir giriş akımına sahiptir. Besleme, kesici ve kablo, kurulum akımına ve geçerli elektrik gereksinimlerine göre sınıflandırılmalıdır. Güneş enerjisiyle çalıştırma, güneş enerjisi mevcut olduğunda şebekeden çekilen enerji miktarını azaltabilir, ancak gerçek şebeke kullanımı diziye, pompa yüküne ve çalışma koşullarına bağlıdır.
Önerilen dizi konfigürasyonu, daha yüksek değere sahip 5,5 kW model için daha fazla fotovoltaik kapasite sağlar. Tablo B'de 5,5 kW versiyonu için üç paralel dizi ve 4,0 kW versiyonu için iki paralel dizi listelenmektedir. Dizinin toplam gücünü, dizi açık devre voltajını ve akımını modül ve invertör özelliklerine göre doğrulayın.
PV ve şebeke bağlantıları, anahtarlama cihazları ve parametre ayarları, seçilen çalışma modu için iMaster kılavuzuna uygun olmalıdır. Belirtilen devre ve koruma düzenlemesi buna açıkça izin vermedikçe güneş enerjisi ve şebeke anahtarlarını aynı anda kapatmayın. P8-15 de dahil olmak üzere devreye alma ve geçiş ayarları, üreticinin bağlantı şemasına göre uygulanmalıdır.
Kabloyu dizi akımına, kablo uzunluğuna, kurulum koşullarına ve geçerli elektrik gereksinimlerine göre boyutlandırın. Dış mekan fotovoltaik hizmetine uygun kablo kullanın. Kurulum kılavuzu, diziler paralel bağlandığında PV girişinde bir DC kesiciyi ve bir fotovoltaik birleştirici kutuyu belirtir.
Su yükü kaybı gibi durumların tespiti için düşük yük koruması sağlanmaktadır. Sağlanan parametre bilgisinde %25 algılama seviyesi, 60 saniyelik onay süresi ve 120 saniyelik sıfırlama gecikmesi listelenir. Seviye probu kullanılırsa ve arızalanırsa sürücü E43'ü rapor edebilir. Yapılandırılmış eşikleri ve gecikmeleri gerçek pompa ve kurulumla karşılaştırarak doğrulayın.
Evet. P8-00 güneş enerjisi pompası modunu veya genel amaçlı modu seçer. Genel amaçlı mod, SVC veya V/F kontrolünü, yerleşik PID'yi ve Modbus RTU'yu destekler. CSIVEI, istenen modu sevkıyattan önce ayarlayabilir ve uygulama ve kablolama uygun olduğunda daha sonra parametre ayarı aracılığıyla çalışma modu değiştirilebilir.
OEM markalama ve sevkiyat öncesi parametre yapılandırması, sorgulama sırasında tartışılabilir. CSIVEI'nin mevcut düzenlemeyi, fiyatı ve takvimi doğrulayabilmesi için gerekli miktarı ve etiket resmini sağlayın.
