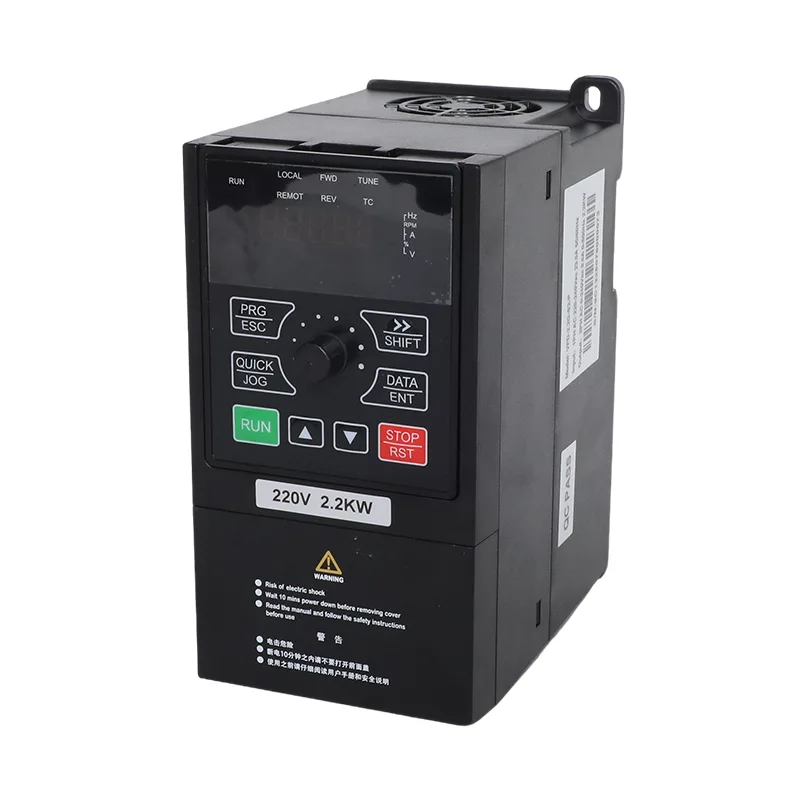

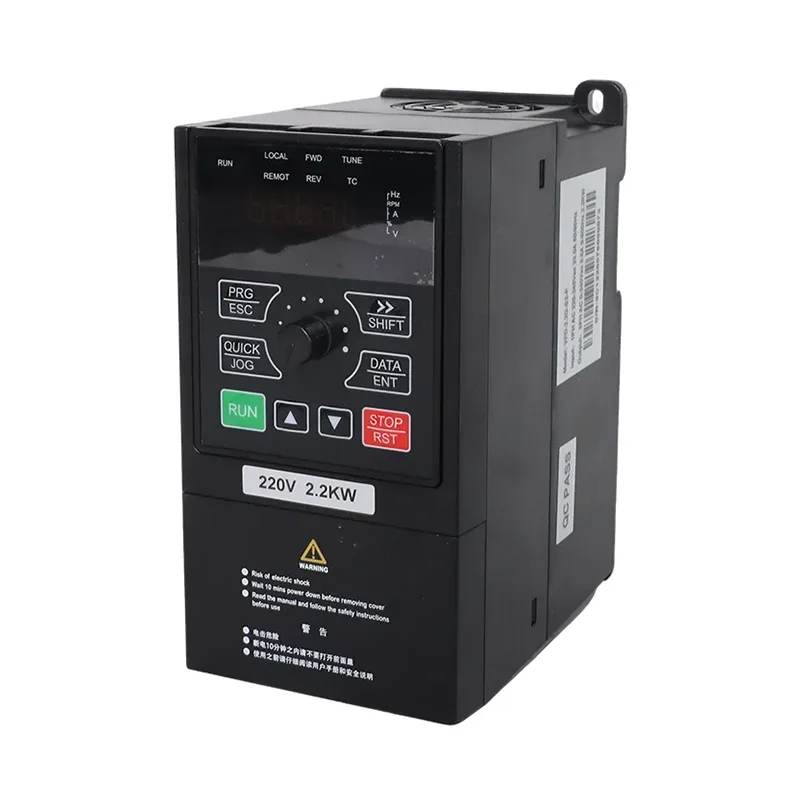

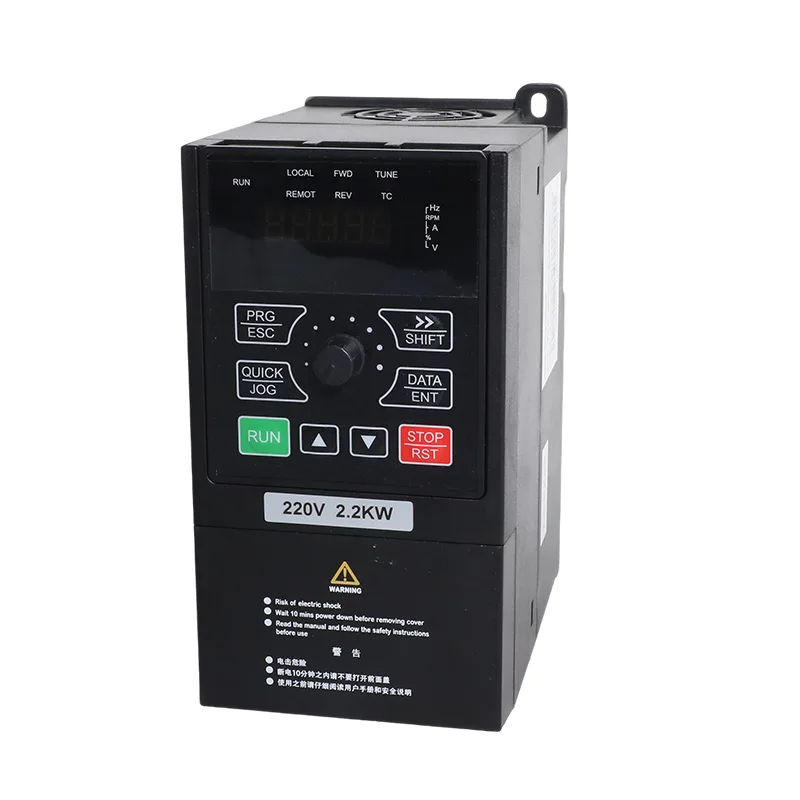

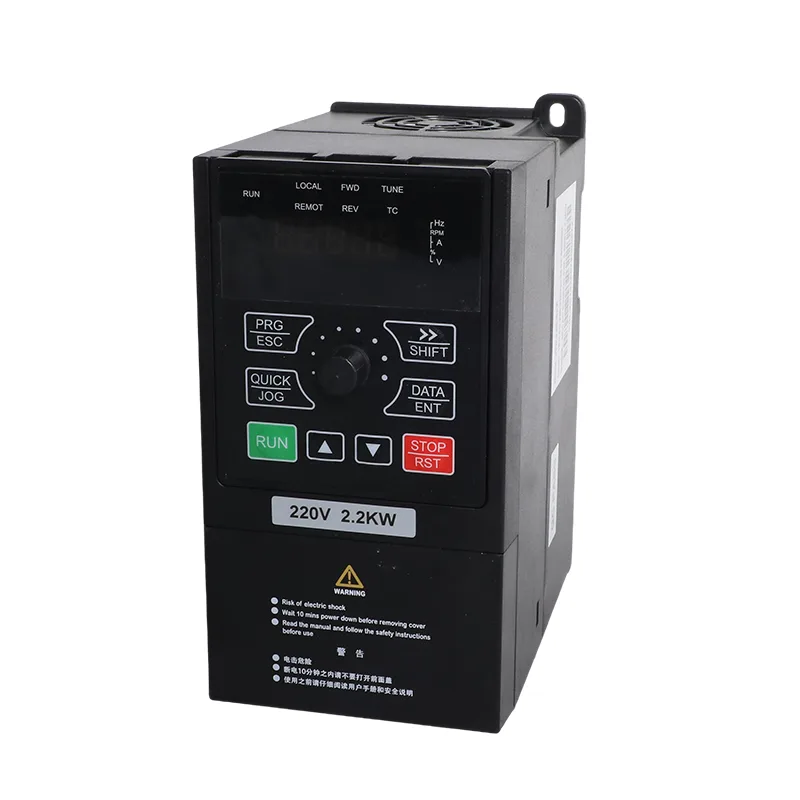

15-22kW 3 Faz 380V Solar Pompa ve Genel Amaçlı İnvertör VFD

CSIVEI iMaster VFD-PC10 serisi 15 kW, 18,5 kW ve 22 kW üç fazlı invertör modellerini içerir. İlgili model numaraları VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK ve VFD-PC10-22G-T4-MK'dir. Sürücünün elektrik gereksinimlerini karşılayan motor uygulamaları için listelenen çıkış akımları sırasıyla 32 A, 37 A ve 45 A'dır.

15-22kW 3 Fazlı 380V Güneş Enerjisi Pompası ve Genel Amaçlı İnvertör VFD, iki çalışma konfigürasyonunu destekler: güneş enerjisi pompası modu ve genel amaçlı invertör modu. Güneş enerjisi pompası modu, DC güç kaynağı olarak bir fotovoltaik dizi kullanır ve MPPT kontrolünü içerir. Genel amaçlı mod, sensörsüz vektör kontrolü (SVC) veya V/F kontrolünü kullanarak değişken frekanslı motor kontrolü sağlar.

Bu güç aralığı için sağlanan ana devre şemaları, harici bir frenleme direncinin bağlanması için P+ ve PB terminallerini tanımlar. Bu bağlantı, uygulamanın kontrollü yavaşlama için bir frenleme direnci gerektirdiği durumlarda geçerlidir. Direnç seçimi, kablolama ve çalışma sınırları ilgili modelin teknik belgelerine uygun olmalıdır.

Modelin Özellikleri

Bir model seçmeden önce motor etiketini ve sürücünün nominal çıkış akımını kontrol edin. Sürücünün kW değeri tek başına her motor veya pompa görevine uygunluk sağlamaz. Tam modele ait belgelere bakarak geçerli elektrik sınırlarını doğrulayın.

Tablo B. Önerilen Güneş Paneli Yapılandırması

Verilen konfigürasyon tablosunda 15 kW, 18,5 kW ve 22 kW modeller için farklı modül miktarları listelenmektedir. Bu düzenlemeler referans konfigürasyonlar olarak değerlendirilmeli ve kurulumdan önce PV modülü veri sayfası ve saha koşullarına göre kontrol edilmelidir.

Yukarıdaki nominal PV dizisi gücü, belirtilen modül gücü ve miktarından hesaplanır. Eksiksiz bir PV sistem tasarımının yerine geçmez.

PV Dizi Gerilimi

Listelenen maksimum DC giriş voltajı 900 VDC'dir. Önerilen açık devre voltajı aralığı 550–750 VDC'dir ve önerilen MPPT çalışma aralığı 450–600 VDC'dir. Bu değerler farklı çalışma sınırlarını tanımlar ve birbirlerinin yerine kullanılmamalıdır.

Bir dizi düzenlemesini tamamlamadan önce, seçilen modülün Voc ve sıcaklık katsayısını kullanarak beklenen açık devre voltajını hesaplayın. Hesaplamada tesisin beklenen minimum sıcaklığı hesaba katılmalıdır. Hesaplanan soğuk hava dizi voltajının invertörün maksimum DC giriş limiti dahilinde kaldığını ve normal çalışma voltajının belirtilen MPPT aralığına uygun olduğunu doğrulayın.

DC Tarafı Sistem Tasarımı

PV dizileri, DC kabloları, izolatörler, aşırı akım koruması, aşırı gerilim koruması ve birleştirici ekipmanlar genel kurulumun bir parçası olarak düşünülmelidir. Gerekli cihazlar ve değerleri dizi konfigürasyonuna, kablolama düzenlemesine, kablo yoluna ve geçerli elektrik gereksinimlerine bağlıdır.

Paralel diziler için gerekli birleştirici ve dizi koruma düzenlemesini invertör kurulum kılavuzu ve PV sistem tasarımcısıyla onaylayın. Aşırı gerilim koruma gereksinimleri aynı zamanda kurulum düzeninden ve geçerli talimatlardan da belirlenmelidir. DC koruyucu cihazları yalnızca sürücünün nominal gücüne göre seçmeyin.

Tablo C. Genel özellikler (iMaster serisinde aynıdır)

Çalışma Modları

1. Güneş Pompası Modu

Güneş enerjisi pompası modu, fotovoltaik bir diziyle çalıştırılan pompa uygulamaları için tasarlanmıştır. Listelenen kontrol fonksiyonları, maksimum güç noktası takibini (MPPT) ve zayıf ışık koruma mantığını içerir.

Pompanın kullanabileceği güç miktarı güneş ışınımına, PV dizi konfigürasyonuna, motor gereksinimlerine, pompa özelliklerine ve saha koşullarına bağlıdır. Bu nedenle dizi, invertörün voltaj limitlerinin yanı sıra gerekli su dağıtım görevine göre tasarlanmalıdır.

Şebeke veya jeneratör yedeklemesinin gerekli olduğu durumlarda, giriş anahtarlama düzenlemesini ve kablolamayı geçerli model şemasına göre doğrulayın. Yapılandırılmış sisteme bağlı olarak harici anahtarlama bileşenleri gerekli olabilir; tüm kaynak değiştirme fonksiyonlarının invertörde yer aldığını varsaymayın.

2. Genel Amaçlı İnvertör Modu

Genel amaçlı mod, uyumlu motorla çalışan ekipmanlar için değişken frekans kontrolü sağlar. Listelenen işlevler arasında SVC ve V/F kontrolü, PID, ayarlanabilir hızlanma ve yavaşlama ve RS485 Modbus RTU iletişimi bulunur.

Çalışma modu, sağlanan konfigürasyona göre P8-00 parametresi aracılığıyla seçilir. Doğru mod ve kontrol parametreleri, devreye alma sırasında belirli model ve donanım yazılımı sürümüne yönelik talimatlar kullanılarak onaylanmalıdır.

Teknik Özellikler

1. Harici Fren Direnci Bağlantısı

15 kW, 18,5 kW ve 22 kW modellerin ana devre şemaları, harici fren direnci için P+ ve PB terminallerini tanımlar. Bu bağlantı, bir uygulamanın motorun durma noktasına gelmesine izin vermek yerine kontrollü yavaşlama gerektirdiği durumlarda uygun olabilir.

Frenleme direncine duyulan ihtiyaç, yük ataletine, yavaşlama gereksinimlerine ve çalışma görevine bağlıdır. Kurulumdan önce ilgili kılavuzdaki direnç özelliklerini, kablolama gereksinimlerini ve izin verilen frenleme koşullarını doğrulayın.

2. Aşırı Yük Kapasitesi

Sağlanan genel özelliklerde aşağıdaki kısa süreli aşırı yük değerleri listelenmektedir:

Bu değerler listelenen aşırı yük kapasitesini açıklar. Kendi başlarına belirli bir motorun başarılı bir şekilde çalışabileceğini garanti etmezler. Seçimde motor nominal akımı, pompa yükü, hızlanma süresi ve amaçlanan başlatma sırası dikkate alınmalıdır.

3. Motor Kontrolü ve PID

Listelenen kontrol modları sensörsüz vektör kontrolü (SVC) ve V/F kontrolüdür. SVC kapsamında genel spesifikasyon, 0,5 Hz'de %150'lik bir başlangıç ​​torkunu, 1:100'lük bir hız aralığını ve ±%0,5'lik hız stabilite doğruluğunu listeler.

Yerleşik PID işlevi, basınç, akış ve sıcaklık gibi değişkenlerin kapalı döngü kontrolü için listelenmiştir. Gerekli sensörler, geri bildirim sinyalleri ve kontrol sırası gerçek uygulama için yapılandırılmalıdır.

4. Koruma Fonksiyonları

Listelenen koruma işlevleri şunları içerir:

• Açılışta motor kısa devre tespiti
• Çıkış faz kaybı koruması
• Aşırı akım koruması
• Aşırı gerilim ve düşük gerilim koruması
• Aşırı sıcaklık koruması
• Aşırı yük ve düşük yük koruması
• Zayıf ışık koruması

Sağlanan kaynak aynı zamanda zayıf güneş enerjisi girişi, dolu tank, su eksikliği ve motor yetersizliği ile ilgili alarmları da listeler. Kurulum veya sorun giderme için kullanılmadan önce alarm kodları ve anlamları tam model kılavuzuna göre kontrol edilmelidir.

5. Kontrol Platformu ve İletişim

Sağlanan ürün bilgileri, 15 kW, 18,5 kW ve 22 kW modellerinin, üç değerde tutarlı terminal düzeni, parametre numaralandırması ve tuş takımı işlemiyle aynı kontrol platformunu kullandığını belirtir. Hizmete sokmadan önce, sağlanan model için geçerli kablolama ve parametre ayrıntılarını doğrulayın.

Modbus RTU ile RS485 iletişimi seride standart olarak listelenmiştir. Mevcut izleme değerleri ve kontrol kayıtları, geçerli sürüm için iletişim kayıt haritasında doğrulanmalıdır.

Tipik Uygulamalar

1. Tarımsal Sulama

Tahrik, kanal ağlarını, büyük sulama bölgelerini veya diğer tarımsal su sistemlerini besleyen sulama pompaları için değerlendirilebilir. Model seçilmeden önce motor akımı, gerekli su akışı, toplam dinamik yük, PV dizi konfigürasyonu ve günlük çalışma gereksinimleri kontrol edilmelidir.

2. Belediye Su Temini

Ham su alımı, arıtma tesislerine transfer veya dağıtım rezervuarlarına tedarik için seçimde pompa görevi, motor verileri, kontrol gereksinimleri ve amaçlanan güç kaynağının kullanılabilirliği dikkate alınmalıdır.

3. Maden Susuzlaştırma

Maden ve maden suyu uygulamalarında pompa motor gücünü, beklenen yük değişimini, gerekli çalışma süresini ve kurulum koşullarını doğrulayın. İnverterin gerçek motor ve saha gereksinimlerine uygun olması gerekir.

4. Su Ürünleri Su Değişimi

Düzenli su değişimi gereksinimleri olan balık ve karides çiftlikleri için tahrik, uyumlu pompalama ekipmanı olarak düşünülebilir. Sistem tasarımında gerekli su hacmi, pompalama programı ve mevcut güneş enerjisi veya AC gücü dikkate alınmalıdır.

5. Endüstriyel Su Transferi ve Soğutma

Genel amaçlı modda sürücü, değişken frekanslı motor kontrolü gerektiren uyumlu endüstriyel su transferi, soğutma devresi ve proses suyu uygulamaları için değerlendirilebilir.

6. Fanlar, Üfleyiciler ve Diğer Proses Tahrikleri

Genel amaçlı konfigürasyon, uyumlu fanlar, üfleyiciler ve diğer motorlu ekipmanlar için düşünülebilir. Modeli seçmeden önce yük özelliklerini, motor verilerini, yavaşlama gereksinimlerini ve harici fren direncine olan ihtiyacı doğrulayın.

Kurulum ve Seçimde Dikkat Edilecek Hususlar

1. Sürücüyü Motorla Eşleştirin

Nominal güç, akım, voltaj ve frekans için motor etiketini kontrol edin. Motorun nominal akımını seçilen modelin çıkış akımıyla karşılaştırın ve invertör değerini onaylamadan önce yük ve hızlanma gereksinimlerini değerlendirin.

2. Frenleme Direnci İhtiyacının Doğrulanması

Kontrollü yavaşlamanın gerekli olduğu durumlarda harici bir frenleme direncinin uygulama için uygun olup olmadığını değerlendirin. Direnç değerini, terminal düzenlemesini, kablolamayı ve frenleme sınırlarını modele özel belgelere göre doğrulayın.

3. Çıkış Kablosu Uzunluğunu İnceleyin

Sağlanan kaynak, sürücü-motor kablosunun 50 m'yi aştığı pompa kurulumları için bir çıkış reaktörü önerisini tanımlar. Geçerli kablo uzunluğu kılavuzu, reaktör gereklilikleri ve kurulum koşulları için ilgili kılavuza bakın. Çıkış bağlantısını değerlendirirken motor yalıtımını ve kablo düzenlemesini göz önünde bulundurun.

4. PV Korumasını ve Kablolamayı Doğrulayın

Dizi tasarımını, paralel dizi düzenlemesini, DC izolatörünü, aşırı akım korumasını, birleştirici ekipmanını ve aşırı gerilim koruma gereksinimlerini kontrol edin. Uygun cihazlar ve değerler invertör kılavuzuna, PV tasarımına ve geçerli elektrik standartlarına uygun olmalıdır.

5. Sıcaklık ve Yüksekliği Hesaplayın

Listelenen çalışma sıcaklığı -10°C ila 50°C'dir ve 40°C'nin üzerinde 1°C başına %1'lik bir değer kaybı gereksinimi vardır. Listelenen rakım kılavuzu, 1000 m'den 3000 m'ye her 100 m'de %1 oranında azalma gerektirir. Daha yüksek rakımlardaki ek gereklilikler de dahil olmak üzere, gerçek model için geçerli kurulum gerekliliklerini doğrulayın.

6. Devreye Alma Prosedürünü izleyin

Modelin talimatlarına göre motor verilerini, komut kaynağını, kontrol modunu ve hızlanma veya yavaşlama ayarlarını yapılandırın. Sağlanan SSS, motor verileri için F3-00 ile F3-04 arasındaki parametreleri tanımlar ve ilk çalıştırmadan önce otomatik ayarlamayı önerir. Devreye alma prosedürünün tamamı için gerçek modelin kılavuzunu izleyin.

Sıkça Sorulan Sorular

1. 15 kW - 22 kW arası modellerde neden fren direnci terminalleri bulunur?

Birlikte verilen ana devre şeması, 15 kW, 18,5 kW ve 22 kW modellerinde harici bir frenleme direncinin bağlanması için P+ ve PB terminallerini tanımlar. Bir direncin gerekli olup olmadığı yük, atalet ve yavaşlama gereksinimlerine bağlıdır. Diğer güç değerleri için, sipariş vermeden önce terminal düzenini ve fren direnci koşullarını doğrulayın.

2. 22 kW'lık model 22 kW'lık bir dalgıç pompayı çalıştırabilir mi?

Uygunluk, motorun nominal akımı, başlatma gereksinimleri, pompa yükü ve hızlanma ayarları kullanılarak değerlendirilmelidir. Listelenen SVC başlatma torku 0,5 Hz'de %150'dir ve seri aşırı yük değeri 60 saniye boyunca nominal akımın %150'sidir. Bu rakamlar her 22 kW dalgıç pompayla uyumluluğu garanti etmez. Motor isim plakası verilerini yapılandırın ve geçerli otomatik ayarlama ve devreye alma talimatlarını izleyin.

3. Altı telli bir PV dizisi için hangi DC koruması gereklidir?

Sağlanan kurulum bilgileri, PV girişinde DC dereceli bir kesiciyi, paralel dizilerin birleştirildiği bir PV birleştirme kutusunu ve belirtilen dizi mesafesi koşulu için bir Tip II aşırı gerilim koruma cihazını gerektirir. Devreye almadan önce tam cihaz değerlerini, yerleşimini ve kablo mesafesi gerekliliklerini kurulum kılavuzuna ve PV sistem tasarımına göre doğrulayın.

4. Değer kaybı 22 kW'lık bir kurulumu nasıl etkiler?

Listelenen sıcaklık kaybı, -10°C ila 50°C çalışma sıcaklığı aralığında, 40°C'nin üzerindeki her 1°C için %1'dir. Listelenen rakım kaybı 1000 m'den 3000 m'ye kadar her 100 m'de %1'dir. Sağlanan kaynak ayrıca 2000 m'nin üzerinde bir izolasyon transformatörü gereksinimini de tanımlar; Kurulumdan önce bu gereksinimi ve koşullarını tam model kılavuzunda doğrulayın.

5. Modbus aracılığıyla hangi izleme fonksiyonları mevcuttur?

RS485 Modbus RTU iletişim arayüzü olarak listelenmiştir. Sağlanan kaynak, U0 izleme grubunu, çıkış akımı, çıkış gücü, veri yolu voltajı, dijital giriş ve çıkış durumu ve U0-49'daki besleme modunu içerecek şekilde tanımlar. Entegrasyondan önce, sağlanan donanım yazılımı sürümü için kayıt haritasını ve mevcut verileri doğrulayın.

6. Bu modeller solar pompa sürücüleri yerine genel amaçlı invertörler olarak çalışabilir mi?

Sağlanan ürün bilgileri, güneş enerjisi pompası modunu ve genel amaçlı modu yapılandırma seçenekleri olarak tanımlar. Genel amaçlı işlevler arasında SVC veya V/F kontrolü, PID ve Modbus RTU yer alır; 15 kW - 22 kW arası modellerde ayrıca harici frenleme direnci için tanımlanmış P+ ve PB terminalleri bulunur. P8-00 parametresi, sağlanan malzemede mod seçim parametresi olarak belirtilmiştir. Modele özel kılavuzda doğru ayarı ve izin verilen dönüştürme prosedürünü onaylayın.

7. 15 kW, 18,5 kW ve 22 kW modeller aynı kontrol platformunu paylaşıyor mu?

Sağlanan ürün bilgileri, üç derecelendirmenin tutarlı parametre numaralandırması, tuş takımı işlemi ve terminal düzeni kuralları dahil olmak üzere bir kontrol platformunu paylaştığını belirtir. Nominal akım ve güç modele göre farklılık gösterir, bu nedenle seçim ve kablolama yine de tam ünitenin spesifikasyonlarına ve şemalarına uygun olmalıdır.
