Csivei fabrikasının 0,75-2,2kW 3 Fazlı 380V Solar Pompa ve Genel Amaçlı İnverter VFD'si, yüksek voltajlı DC giriş aralığına sahiptir. Maksimum DC girişi 900 VDC'dir; önerilen açık devre voltajı aralığı 550–750 VDC ve MPPT aralığı 450–600 VDC'dir. Ayarlanabilir başlatma voltajı aralığı 300–900 VDC'dir. Bu değerler, önerilen dizi tablosunda gösterilen panel dizisinin seçilmesi için temel oluşturur.
Seri üç motor değerini kapsamaktadır: 0,75 kW, 1,5 kW ve 2,2 kW. Nominal çıkış akımları sırasıyla 2,1 A, 3,8 A ve 5,1 A'dır. Her model, üç fazlı 380 V AC besleme için tasarlanmıştır ve ayrıca güneş enerjisi pompası modunda doğru yapılandırılmış bir fotovoltaik diziyle de çalışabilir. Çalışma modunun seçimi, sürücünün güneş enerjili pompalama için mi yoksa genel amaçlı bir invertör olarak mı kullanılacağını belirler.
Listelenen modül seçenekleri için, önerilen dizide 250 W (37±1 V) değerinde 18 modülden oluşan bir dizi veya 300 W (45±1 V) değerinde 15 modülden oluşan bir dizi kullanılır. Daha yüksek PV dizisi voltajı, belirli bir güç seviyesi için daha düşük DC akımı anlamına gelebilir; bu da daha uzun çalışmalarda kablo akımının ve voltaj düşüşünün yönetilmesine yardımcı olabilir. Son dizi tasarımında gerçek modül elektrik verileri kullanılmalı ve dizinin maksimum açık devre voltajı sürücü limitleri dahilinde tutulmalıdır.

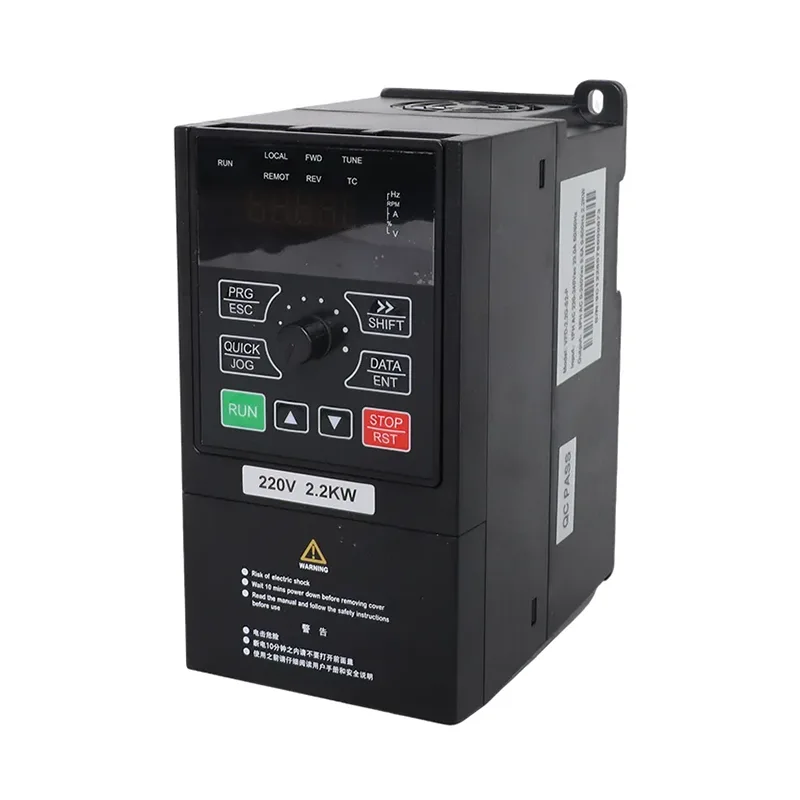

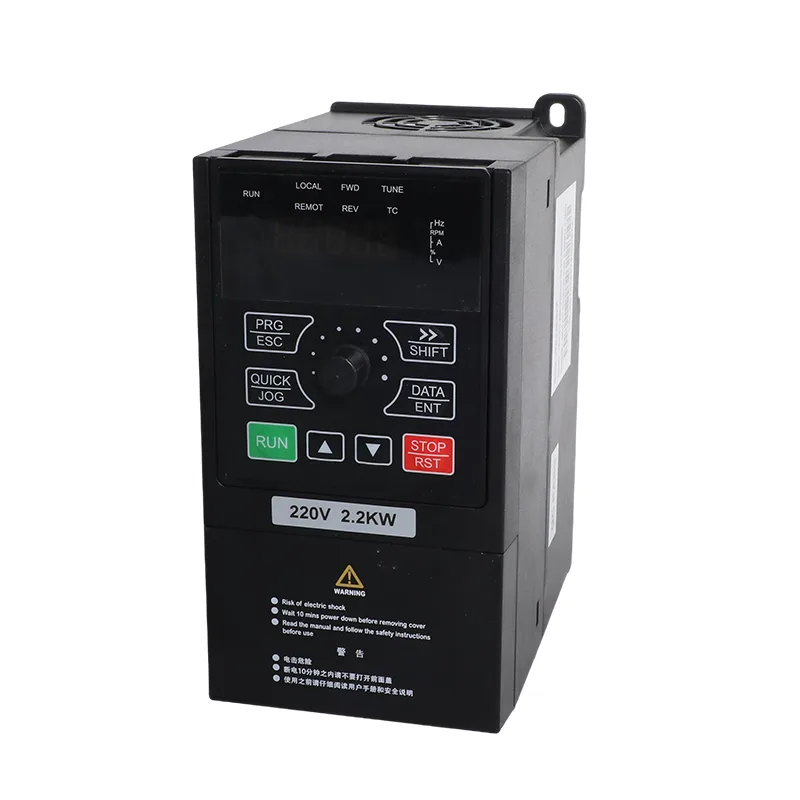

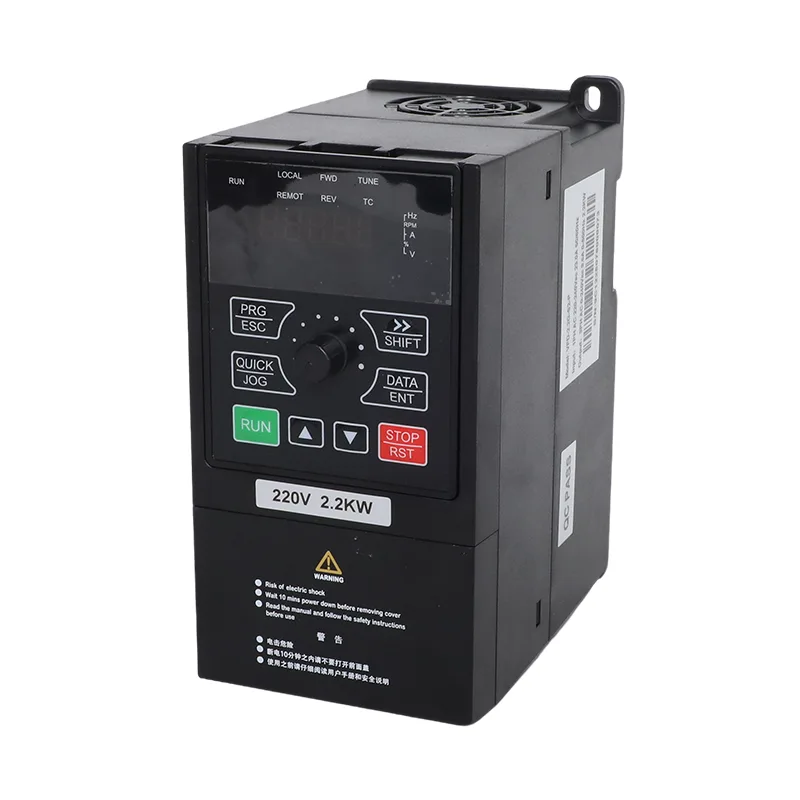

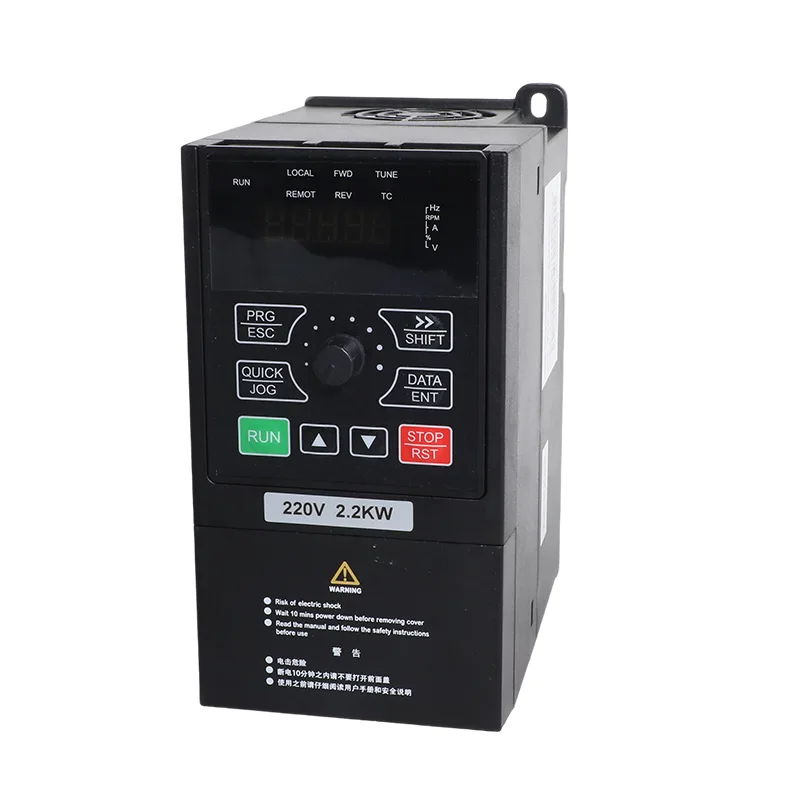

Üç model, 171 × 86 × 138 mm ölçülerinde ve yaklaşık 1 kg ağırlığında kompakt bir şasiyi paylaşıyor. 67,3 × 157,5 mm'lik montaj alanı, invertörün daha küçük kontrol kabinlerine veya ekipman muhafazalarına sığmasına yardımcı olur. Bu kompakt form, küçük bir pompa veya makinenin değişken hız kontrolüne ihtiyaç duyduğu ancak kurulum alanının sınırlı olduğu durumlarda kullanışlıdır.
P8-00 1'e ayarlandığında sürücü güneş enerjisi pompası modunda çalışır. MPPT izleme, mevcut fotovoltaik güce yanıt olarak çalışmayı ayarlarken, zayıf ışık mantığı ve pompayla ilgili koruma işlevleri değişen güneş koşullarının yönetilmesine yardımcı olur. Sistem belirlenirken dizi dizisi voltajı, motor gücü ve pompa gereksinimlerinin tümü kontrol edilmelidir.
P8-00 0'a ayarlandığında aynı donanım, güneş paneli olmayan uyumlu üç fazlı motorlar için kullanılabilir. SVC veya V/F kontrolü motor hızı regülasyonunu desteklerken, uygun basınç, akış veya proses kontrol uygulamaları için dahili PID ve RS485 Modbus RTU mevcuttur. CSIVEI, sevkıyattan önce talep edilen çalışma modunu yapılandırabilir; daha sonra ilgili parametreler aracılığıyla mod değişikliği yapılır ve ürün kılavuzuna uyulmalıdır.
| Öğe | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Uygulanabilir motor | 0,75 kW / 1 HP | 1,5kW / 2HP | 2,2kW / 3HP |
| Nominal kapasite | 1,5kVA | 3kVA | 4kVA |
| Giriş akımı | 3,4 bir | 5A | 5,8 bir |
| Çıkış akımı | 2.1 bir | 3,8 bir | 5.1 bir |
| AC giriş voltajı | AC 3 PH 380 V (-%15) ila 440 V (+%10) | ||
| Maks. DC giriş voltajı | 900 VDC | ||
| Önerilen Voc aralığı | 550 ila 750 VDC | ||
| Önerilen MPPT aralığı | 450 - 600 VDC | ||
| Başlangıç voltajı aralığı | 300 ila 900 VDC, parametre ayarlanabilir | ||
| Nominal çıkış voltajı | 3 PH 380 VAC | ||
| Gürültü seviyesi | 50 dBA maks. |
| Modeli | 37±1 V modüller, 250 W±5 Wp | 45±1 V modüller, 300 W±5 Wp | ||
| Dize başına modüller | Dizeler | Dize başına modüller | Dizeler | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Öğe | Şartname |
| Nominal frekans | 50/60Hz |
| Giriş frekans aralığı | ±%5 (47,5 - 63 Hz) |
| Çıkış voltajı | 0'dan giriş voltajına |
| Çıkış frekansı | 0,1 ila 500 Hz |
| Maksimum frekans | 0 ila 500 Hz (SVC ve V/F kontrolü) |
| Taşıyıcı frekansı | 0,8 kHz ila 8 kHz, yüklemeye göre otomatik olarak ayarlanır (16 kHz'e kadar desteklenir) |
| Frekans çözünürlüğü | Dijital ayar 0,01 Hz; analog ayar maksimum frekansın %0,025'i |
| Kontrol modu | Sensörsüz vektör kontrolü (SVC); V/F kontrolü |
| Başlangıç torku | 0,5 Hz / %150 (SVC) |
| Hız aralığı | 1:100 (SVC) |
| Hız kararlılığı doğruluğu | ±%0,5 (SVC) |
| Aşırı yük kapasitesi | 60 saniye boyunca %150 nominal akım; 12 saniye boyunca %170; 1,5 saniye için %190 |
| Tork artışı | Otomatik tork artışı; manuel yükseltme %0,1 ila %30,0 |
| V/F eğrisi | Doğrusal, çok noktalı ve kare eğri (1,2 / 1,4 / 1,6 / 1,8 / 2,0 güç) |
| V/F ayrımı | Tam ayırma, yarım ayırma |
| Hızlanma / yavaşlama | Doğrusal veya S eğrisi, 0,0 - 6500,0 s |
| DC frenleme | Başlangıç frekansı 0,00 Hz'den maksimum frekansa; süre 0,0 ila 36,0 sn; mevcut %0,0 ila %100,0 |
| JOG kontrolü | JOG frekansı 0,00 Hz ila maksimum frekans (varsayılan 5 Hz); hızlanma/yavaşlama 0,0 - 6500,0 sn |
| Dahili PID | Evet, harici kontrolör olmadan basınç, akış veya sıcaklık kapalı döngüsü için |
| AVR | Şebeke voltajı dalgalandığında çıkış voltajı sabit tutulur |

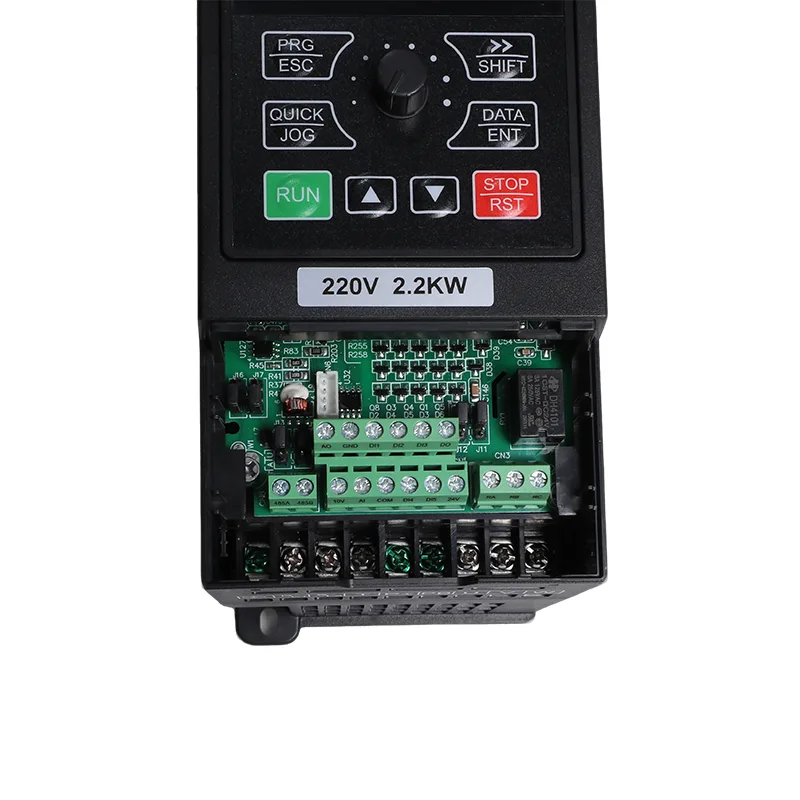

| Giriş terminalleri | 5 dijital giriş, DI5, 50 kHz'e kadar yüksek hızlı darbeyi destekler; 1 analog giriş 0-10 V veya 0-20 mA; 1 tuş takımı potansiyometre girişi |
| Çıkış terminalleri | 50 kHz'e kadar 1 yüksek hızlı darbe çıkışı; 1 röle çıkışı; 1 analog çıkış 0-20 mA veya 0-10 V |
| İletişim | RS485, ModbusRTU |
| Koruma | Güç açıkken motor kısa devre tespiti, çıkış fazı kaybı, aşırı akım, aşırı gerilim, düşük gerilim, aşırı sıcaklık, aşırı yük, düşük yük, zayıf ışık |
| Çalışma sıcaklığı | -10°C ila 50°C; 40°C'nin üzerinde her 1°C'de %1 azalma |
| Depolama sıcaklığı | -20°C ila 60°C |
| Nem | %95 RH'nin altında, yoğunlaşma yok |
| Rakım | 1000 m'nin altında; 1000 m'den 3000 m'ye her 100 m'de %1 azalma |
| Titreşim | 5,9 m/s²'nin (0,6 g) altında |
| Muhafaza | IP20, duvara montaj veya dolap, dikey kurulum |
| Dağıtım sistemi | TN, TT |
| EMC / güvenlik | IEC 61800-3 (C3); IEC 61800-5-1 |
Bu güç aralığı, ayarlanabilir hızın, güneş enerjisiyle çalışmanın veya her ikisinin de faydalı olduğu daha küçük üç fazlı pompalar ve motorlu ekipmanlar için tasarlanmıştır.
Pompa sistemleri için ayarlanabilir hızlanma ve yavaşlama, akışın oluşma ve düşme hızının yönetilmesine yardımcı olabilir. Doğru rampa ayarları pompaya, borulara ve hidrolik koşullara bağlıdır; yalnızca motor gücünden varsayılmak yerine, devreye alma sırasında seçilmelidirler.
Önerilen dizi yapılandırmaları, tek dizide 250 W'ta 18 modül veya 300 W'ta 15 modül kullanır. İnverter, önerilen Voc aralığı 550–750 VDC ve MPPT aralığı 450–600 VDC ile 900 VDC'ye kadar destekler. Diziyi onaylamadan önce modülün saha sıcaklığı koşulları altında gerçek açık devre voltajını kontrol edin.
Güneş enerjisi pompası modu için P8-00'ı 1'e veya genel amaçlı mod için 0'a ayarlayın. Aynı platform, MPPT tabanlı güneş enerjili pompalamayı SVC/V/F motor kontrolü, yerleşik PID ve Modbus RTU ile birleştirerek uygun pompa veya hafif makine uygulamalarına hizmet etmesine olanak tanır.
P8-10 ila P8-14, zayıf ışıkta durdurma ve yeniden başlatma davranışını yapılandırır. Düşük yük koruması ve su seviyesi girişleri, kurulum için doğru şekilde kablolanıp yapılandırıldığında pompa korumasını da destekleyebilir.
171×86×138 mm'lik şasi yaklaşık 1 kg ağırlığındadır. Dahili PID, beş dijital giriş, analog G/Ç ve RS485 Modbus RTU, desteklenen kapalı çevrim uygulamaları için ayrı bir PID kontrol cihazı gerektirmeden yerel kontrol ve entegrasyon seçenekleri sağlar.
Tek bir dizide 18 modül 250 W (37 V tipi) veya 15 modül 300 W (45 V tipi). Her ikisi de diziyi önerilen 550 ila 750 VDC açık devre aralığına yerleştirir. Nominal maksimum değer olan 900 VDC'yi aşmayın.
Evet, bu normal şebeke dışı kurulumdur. Diziyi DC terminallerine ve pompayı U, V ve W'ye bağlayın, güneş enerjisi beslemesi için P8-15'i 1'e ayarlayın ve dizi yeterli voltajı sağladığında sürücü çalışır.
Hiç biri. Kontrol sensörsüz vektör veya V/F'dir ve her ikisi de geri bildirimsizdir. MPPT, kuru çalışma koruması, düşük yük koruması ve sabit basınç için isteğe bağlı PID, sürücüde zaten mevcuttur.
P8-09, çalışma frekansının alt sınırını varsayılan olarak 10,00 Hz olarak ayarlar. P8-10'daki zayıf ışık eşiğiyle birlikte, sürücünün pompayı suyu hareket ettiremeyecek kadar yavaş döndürmesini engelleyen şey budur.
Modbus RTU ile RS485 üzerinden, evet. Çalışma frekansı, veriyolu voltajı, çıkış akımı, çıkış gücü, DI ve DO durumu ve mevcut besleme modunun tamamı U0 izleme grubundan okunabilir; U0-49'daki besleme modu şebeke veya güneş enerjisini gösterir.
Evet. Bu boyutun büyük bir kısmı genel amaçlı modda gönderilir; sera fanlarını, atölye pompalarını, soğutma sıvısı sirkülasyonunu ve küçük kompresörleri 380 V beslemeyle çalıştırır ve sahanın hiçbir yerinde dizi yoktur. Aynı donanım, aynı parametreler, farklı mod. Sipariş verirken hangisini istediğinizi bize bildirin. Güneş enerjisi pompası modunda satın alınan bir ünite, P8-00'in 0'a ayarlanmasıyla değiştirilir.
Bize model karışımını ve miktarını söyleyin, biz de yazılı olarak fiyatla birlikte sevkıyat tarihini bildirelim. Standart derecelendirmeler ve OEM markalı üniteler aynı programa göre gönderilmez çünkü koli baskısı ve etiketler çiziminize göre yapılır, bu nedenle sipariş vermeden önce buna karar vermenizde fayda var.
