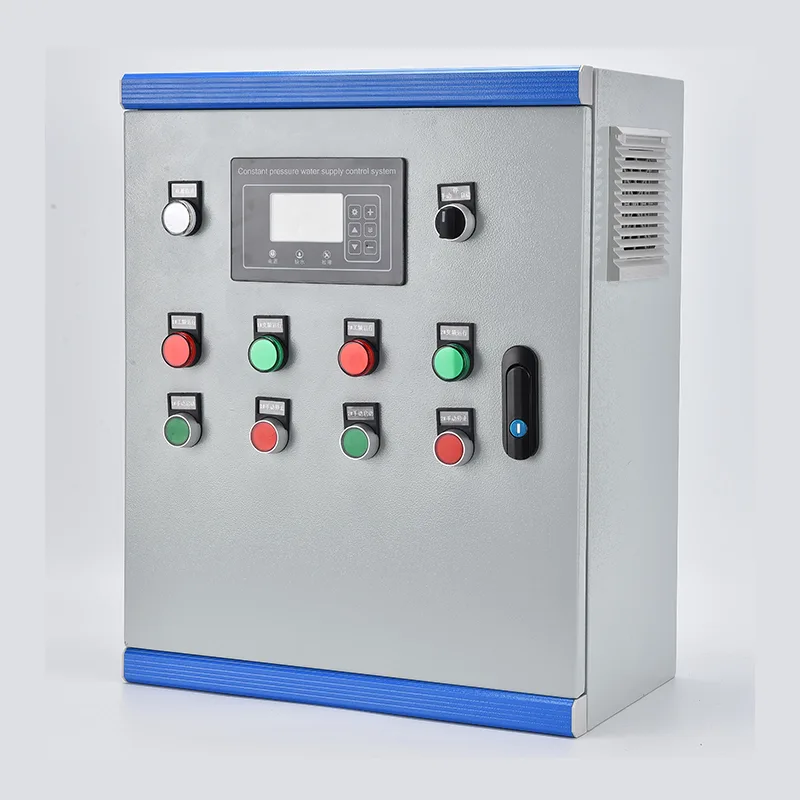

Sabit Basınçlı Su Temini Kontrol Kabini, bir VFD, PLC veya özel pompa kontrol cihazını, gelen devre kesicileri, pompa başına çıkış kontaktörlerini, kontrol transformatörünü ve basınç verici arayüzünü tek bir zemin tipi muhafazada birleştirir. Güç değerleri 380–480 V üç fazda 0,75 kW ila 400 kW arasındadır. Ana başlıktaki bir basınç sensörü, gerçek basıncı kullanıcı tanımlı ayar noktasıyla sürekli olarak karşılaştıran ve düzenlemeyi ±0,02 MPa dahilinde tutmak için bir PID döngüsü aracılığıyla VFD çıkış frekansını ayarlayan kontrol cihazına 4–20 mA'lık bir sinyal besler. Çoklu pompa sistemlerinde, öncü pompa VFD kontrolü altında çalışırken, gecikmeli pompalar talep dalgalandıkça sırayla çalıştırılır veya boşaltılır. Görev rotasyonu tüm pompaların çalışma saatlerini dengeler. Koruma, kuru çalışmayı, aşırı yükü, faz kaybını, kısa devreyi ve aşırı basıncı kapsar. Kapıya monte HMI dokunmatik ekranı sistem basıncını, pompa durumunu, frekansı, arıza kayıtlarını ve enerji verilerini görüntüler. Modbus RTU/TCP veya isteğe bağlı 4G bulut ağ geçidi aracılığıyla iletişim, uzaktan izleme ve SCADA entegrasyonuna olanak tanır. Muhafaza, dış mekan kullanımı için IP54 standardına veya IP65'e kadar derecelendirilmiş, toz boya kaplı galvanizli çelikten üretilmiştir.
Değişen talebe rağmen su basıncının tutarlı kalması gereken durumlarda, Sabit Basınçlı Su Temini Kontrol Kabini, yerçekimi depolama ve sabit hızlı pompalamayı otomatik, talebe duyarlı kontrol ile değiştirir.
Kentsel su şebekeleri, yoğun saatler ile gece boyunca düşük akış dönemleri arasında geniş basınç dalgalanmalarına maruz kalmaktadır. Kabin, pompa hızını ve aşamasını modüle ederek, boru bağlantılarını zorlayan ve servis şikayetlerine yol açan düşüşleri ve dalgalanmaları ortadan kaldırarak belirlenen ağ noktalarında sabit basıncı korur. Uzun iletim şebekesi boyunca uzanan hidrofor istasyonları için PID döngüsü, değişen yukarı akış basıncına ve değişken aşağı akış çekişine uyum sağlar.
Apartman kuleleri, oteller ve ofis blokları üst katlarda güvenilir basınca ihtiyaç duyar. Çoklu dikey çok kademeli pompalara sahip bir sabit basınç kabini, doluluk esaslı talebe uyacak şekilde çıkışı otomatik olarak ayarlar; gün ortasında daha düşük, sabah ve akşam yoğun saatlerde daha yüksek. Sistem, yapısal yükün, lejyonella riskinin ve bakıma erişim gerekliliklerinin yanı sıra büyük tavanlı tanklara olan ihtiyacı da ortadan kaldırır.
Üretim tesisleri, gıda işleme tesisleri ve elektrik santralleri, sıkı bir şekilde kontrol edilen basınçta proses suyuna ihtiyaç duyar. Kabin, soğutma kulesi takviyesi, yıkama hatları, kazan beslemesi ve üretim suyu devrelerini proses ihtiyaçlarına uygun düzenleme doğruluğu ile sağlar. VFD tabanlı kontrol, kısmayla ilişkili enerji israfını ve valf aşınmasını ortadan kaldırır.
Büyük ölçekli damlama, yağmurlama ve merkezi pivot sistemleri, farklı emitör özelliklerine sahip tarla bölgeleri boyunca sabit basınçta değişken akışa ihtiyaç duyar. Kabin, dalgıç sondaj kuyusu ve yatay takviye pompaları da dahil olmak üzere birden fazla pompa konfigürasyonunu yöneterek çıkışı otomatik olarak açık sulama bölgelerinin sayısına göre eşleştirir. Dahili kuru çalışma koruması, kaynak suyu seviyesi değişiklikleri sırasında pompaları korur.
Köy sistemleri ve uzak yerleşimler, manuel pompa işleminin yerine geçen otomatik basınç yönetiminden yararlanır. Depolama tankı seviye sensörüyle entegre olan kabin, tüketicilere sabit basınç sağlarken tank doluluğunu korumak için otomatik olarak çalışır ve durur. 4G aracılığıyla uzaktan izleme, tek bir operatörün birden fazla dağınık istasyonu bir cep telefonundan veya merkezi SCADA'dan yönetmesine olanak tanır.
Binaların bir alana dağıldığı tatil köyleri ve eğlence tesisleri, misafir odaları, mutfaklar, çamaşırhane ve çevre düzenlemesi için aynı baskıya ihtiyaç duyar. Kabin, yoğun sabah ve akşam talebini karşılamak için birden fazla pompayı yönetirken, yoğun olmayan saatlerde enerjiyi azaltır ve sistem gece boyunca büyük ölçüde uyku modundadır.
Sabit Basınçlı Su Temini Kontrol Kabini, VFD hız kontrolünü, PLC tabanlı pompa sıralamasını ve kapsamlı korumayı fabrikada monte edilen tek bir muhafazada birleştirerek tek pompalıdan çoklu pompalı kurulumlara kadar otonom basınç yönetimi sağlar.
Ana başlık borusundaki bir basınç vericisi, su basıncını 4–20 mA analog sinyale dönüştürür. Kontrolör bir dijital PID algoritması çalıştırır: orantısal kazanç, sistemin basınç sapmasına ne kadar agresif tepki vereceğini belirler, integral süresi, kararlı durum ofsetini ortadan kaldırır ve türev sönümleme, ani akış değişiklikleri sırasında aşımı bastırır. PID çıkışı, pompa hızını gerçek zamanlı olarak talebi karşılayacak şekilde ayarlayarak doğrudan VFD frekans referansını ayarlar. Tipik düzenleme doğruluğu, belirli sistem özelliklerine (boru uzunluğu, pompa eğrisi ve basınçlı kap hacmi) göre ayarlandığında ±0,02 MPa dahilinde kalır.
Talep tek bir VFD tahrikli pompanın kapasitesini aştığında kontrolör ilave pompaları devreye alır. Birinci pompa VFD kontrolü altında çalışır. Maksimum frekansa ulaşırsa ve basınç hala ayar noktasının altındaysa, kontrolör bu pompayı bypass kontaktörü aracılığıyla sabit hızlı çalışmaya aktarır ve VFD kontrolü altında bir gecikme pompasını başlatır. Talep düştüğünde ve VFD, ayar noktasının üzerindeki basınçla minimum frekansa ulaştığında, gecikmeli pompalar birer birer boşaltılır ve öncü pompa, değişken hız kontrolüne geri döner. Bu, herhangi bir zamanda yalnızca bir pompanın değişken hızda çalışmasını, diğerlerinin ise en iyi verimlilik noktalarına yakın sabit hızda çalışmasını sağlar.
Aşınmayı eşit şekilde dağıtmak için kontrolör, kümülatif çalışma saatlerine veya başlatma sayısına göre öncü pompa atamasını döndürür. Basınç kesintisini önlemek için düşük akış koşullarında meydana gelen rotasyon tetiklendiğinde en düşük çalışma saatine sahip pompa bir sonraki lider olur. Bakım için çevrimdışına alınan bir pompa, dijital bir giriş yoluyla dönüş dışında kilitlenir ve kontrolör, görevi kalan pompalara yeniden dağıtır.
Sıfır talep dönemlerinde (örneğin ticari binalarda gece boyunca) basınç ayar noktasında kalırken VFD en sonunda minimum frekansına ulaşır. Yapılandırılabilir bir gecikmenin ardından kontrol cihazı uyku moduna girer ve tüm pompaları durdurur. Küçük bir diyafram tankı uyku sırasında sistem basıncını korur. Basınç, uyanma eşiğine düştüğünde, kontrol cihazı ana pompayı yeniden başlatır ve basıncı yeniden sağlamak için yükselir. Bu döngü, pompaların uzun süre kapalı bir vanaya karşı çalışmasını önleyerek enerji tasarrufu sağlar ve pompayı aşırı ısınmaya karşı korur.
Kontrolör, standart motor aşırı yükünün ötesinde pompaya özel korumalar sağlar. Kuru çalışma tespiti, kuyu seviyesi probundan gelen dijital girişi veya motor düşük akım algılamasını kullanır. Otomatik sıfırlamalı aşırı basınç tetiklemesi, bir vananın aniden kapanması durumunda borunun hasar görmesini önler. Hızlı döngü kilitleme, motor sargılarını korumak için saat başına başlatma sayısını sınırlar. Faz kaybı ve faz sırası izleme, ters dönüşten kaynaklanan mekanik hasarı önler. Tüm açma olayları zaman damgalıdır ve kilitleme operatör müdahalesini gerektirmeden önce yapılandırılabilir sayıda otomatik sıfırlama girişimiyle birlikte arıza günlüğünde saklanır.
VFD, 60 saniye boyunca %110 aşırı yük derecesine sahip değişken torklu pompa görevi için seçilmiştir. Hızlı başlatma özelliği, aşırı akım nedeniyle tetiklenmeden serbest çalışan bir pompanın sorunsuz şekilde yeniden başlatılmasını sağlar. Atlama frekansı programlaması mekanik rezonans bantlarını önler. Otomatik enerji optimizasyonu, hafif yükte motor mıknatıslama akımını azaltarak, pompa tam hızın altında çalıştığında ek enerji tasarrufu sağlar. Yerleşik bir DC bağlantı bobini ve RFI filtresi, kaynağa harmonik akım enjeksiyonunu en aza indirir.
Kapıya monte renkli dokunmatik ekran, gerçek zamanlı sistem basıncı ve ayar noktası, bireysel pompa durumu, kümülatif çalışma saatleri ve pompa başına başlatma sayımı, arıza geçmişiyle birlikte aktif alarmlar ve şifre korumalı parametre erişimi sağlar. Manuel geçersiz kılma kontrolü, devreye alma ve bakım faaliyetlerini destekler.
Standart RS485 Modbus RTU, saha SCADA'sına veya telemetri ekipmanına bağlanır. İsteğe bağlı bir 4G veya Ethernet bulut ağ geçidi, web tarayıcısı veya akıllı telefon uygulaması aracılığıyla uzaktan erişim sağlayarak gerçek zamanlı basınç, pompa durumu, enerji tüketimi ve anında alarm bildirimleri sağlar. Operatörler belirli sistem gereksinimlerine göre basınç ayar noktalarını uzaktan ayarlayabilir.
Zeminde duran kabinde, UV'ye dayanıklı toz boya kaplamalı 1,5–2,0 mm galvanizli çelik sac kullanılır. IP54, iç mekan pompa odaları için standarttır. Dış mekan ve su arıtma ortamları için IP55 veya IP65 mevcuttur. Termostatik fan kontrollü filtreli cebri hava havalandırması, iç sıcaklığı VFD'nin çalışma aralığında tutar. Tropikal veya çöl dış mekan kurulumları için bir güneşlik gölgeliği ve yoğuşma önleyici ısıtıcı belirtilebilir. Kablo girişi kabin tabanındaki rakor plakalarından yapılmaktadır. Kabin, IEC 61439-1/2'ye göre tasarlanmış ve üretilmiştir, tüm bileşenleri CE işaretlidir ve bölgesel sertifikalar mevcuttur.
S1: Kabin sabit basıncı nasıl koruyor?
Ana su başlığındaki bir basınç sensörü, sistem basıncını sürekli olarak ölçer ve kontrol ünitesine 4–20 mA'lık bir sinyal gönderir. Kontrolörün PID algoritması, gerçek basıncı kullanıcı tarafından belirlenen hedefle karşılaştırır. Basınç düşerse pompayı hızlandırmak için VFD çıkış frekansını artırır. Basınç yükselirse pompayı yavaşlatır. Bu kapalı döngü düzenleme sürekli olarak çalışır ve genellikle basıncı ayar noktasının ±0,02 MPa dahilinde tutar.
S2: Bir Sabit Basınçlı Su Temini Kontrol Kabini kaç pompayı kontrol edebilir?
Standart konfigürasyonlar 1 ila 6 pompayı destekler; en yaygın dağıtım 2 veya 3 pompadır. Çoklu pompa sistemlerinde, tek bir VFD değişken hızlı pompayı çalıştırırken, talep arttıkça ek pompalar sabit hızda çalışmaya başlar. Tüm pompa sıralaması, değiştirme ve arıza değiştirme mantığı kontrolörde yerleşiktir.
S3: Bu kabin ile her pompaya ayrı VFD'ler takmak arasındaki fark nedir?
Kabin, tamamı önceden kablolanmış ve fabrikada test edilmiş pompa sıralama mantığı, basınç PID döngüsü, otomatik değişim, arıza değişimi, uyku/uyandırma fonksiyonu ve tek kullanıcı arayüzünden oluşan eksiksiz bir kontrol sistemi sunar. Bireysel VFD'ler, önemli bir harici mühendislik olmadan çoklu pompa çalışmasını koordine edemez.
S4: Sistem depolama tankıyla veya depolama tankı olmadan çalışabilir mi?
İkisi birden. Tank doldurma uygulamasında kontrolör sistem basıncını korurken tanktaki seviye sensörü başlatma/durdurma yetkisi sağlar. Doğrudan ana konfigürasyonda kontrolör, herhangi bir depolama tankı olmadan tüketici talebini karşılayacak şekilde pompa hızını modüle ederek hat basıncını doğrudan dağıtım boruları üzerinde korur.
S5: Hangi pompa tipleri uyumludur?
Kabin, dalgıç sondaj pompalarında, dikey çok kademeli pompalarda, yatay uçtan emişli santrifüj pompalarda ve sıralı takviye pompalarında kullanılan standart üç fazlı endüksiyon motorlarını 380–480 V, 50/60 Hz'de kontrol eder. Kalıcı mıknatıslı motorlar aynı zamanda uyumlu VFD'lerle de çalıştırılabilir.
S6: Hangi güç aralığı mevcut?
Standart konfigürasyonlar 0,75 kW ila 400 kW'ı kapsar. Kabin boyutu; pompa sayısına, her pompanın motor tam yük akımına ve saha arıza düzeyine göre belirlenir. Mühendislerimiz pompa verilerinizden VFD'yi, kontaktörleri, devre kesicileri ve bara sistemini seçecektir.
S7: Hangi uzaktan izleme seçenekleri mevcut?
Standart RS485 Modbus RTU, saha SCADA'sına bağlanır. İsteğe bağlı 4G veya Ethernet ağ geçitleri bir bulut platformuna bağlanarak web tarayıcısı veya akıllı telefon uygulaması aracılığıyla gerçek zamanlı basınç, pompa durumu, enerji tüketimi, arıza alarmları ve geçmiş verilere erişim sağlar. SMS veya uygulama anlık bildirimleri operatörleri arızalara karşı uyarır.
S8: Kabinin hangi bakıma ihtiyacı var?
Kapı contalarının ve havalandırma filtrelerinin aylık muayenesi. Güç sonlandırmalarının üç ayda bir kontrolü. Güvenlik cihazlarının yıllık işlevsel testi ve değişim mantığı. VFD soğutma fanları ve DC bağlantı kapasitörlerinin kullanım ömrü 5-10 yıldır ve değiştirilebilirler. Basınç vericisi yıllık olarak kalibre edilmelidir.
S9: Bu sistem geleneksel pompalamaya kıyasla nasıl enerji tasarrufu sağlıyor?
Kısma valfli sabit hızlı bir pompa, yapay bir kısıtlamaya karşı enerji pompalayarak boşa harcar. VFD, pompa hızını doğrudan talebe göre ayarlar. Pompa gücü hızın küpüyle orantılı olduğundan, %80 hızdaki bir pompa tam hız enerjisinin kabaca %50'sini çeker. Sıfır talep dönemlerinde uyku modu ile kurulumlar genellikle %20 ila %40 enerji tasarrufu sağlar.
Büyük bir Asya şehrinde belediye su idaresi, yüksek katlı yerleşim birimlerine hizmet veren 80'den fazla ikincil su temini hidrofor istasyonunu yönetmiştir. Her istasyon, 18 ila 35 kat arasındaki kulelerde 200 ila 800 daireye hizmet veriyordu. Mevcut ekipman yaşlanıyordu; bazı istasyonlar şamandıra valfli dolumlu tavan tankları kullanıyordu, diğerleri ise basınç düşürücü valfli sabit hızlı pompa setleri kullanıyordu. Şehir yönetimi, basınç kalitesini iyileştirmek, halk sağlığı gerekçesiyle çatı tanklarını kaldırmak ve pompalama enerji tüketimini azaltmak için bir yükseltme yapılmasını zorunlu kıldı.
Her hidrofor istasyonu farklı bir talep profiline sahip bir kuleye hizmet ediyordu: sabah ve akşam keskin zirveler, gündüz orta düzeyde talep ve gece boyunca sıfıra yakın akış. Mevcut sabit hızlı pompalar, talebe bakılmaksızın tam kapasitede çalışıyor ve basınç düşürücü vanalar aracılığıyla fazla basıncı tahliye ediyordu. Bu, pompa odalarında ısı ve gürültü üretirken önemli miktarda enerji israfına neden oldu. Yeni sağlık düzenlemelerine uyum sağlamak için çatı tanklarının kaldırılması gerekiyordu ve otorite, tüm yeni istasyonların verileri merkezi bir SCADA platformuna raporlamasını zorunlu kıldı. Fiziksel alan da dardı; çoğu pompa odası, tavan yüksekliğinin sınırlı olduğu ve erişimin kısıtlı olduğu bodrum katlarına yeniden yerleştirilmişti.
Üç istasyonda başarılı bir pilot uygulamanın ardından yetkili makam, fabrikada tasarlanmış sabit basınç kabinlerini seçti. Tek bir muhafaza, eski panelin kaplama alanına uygun olarak VFD'yi, kontrol cihazını, üç dikey çok kademeli pompa için çıkış kontaktörlerini, basınç arayüzünü ve HMI dokunmatik ekranını barındırıyordu. PID basınç kontrolü, basınç düşürücü vanaların tamamen çıkarılmasına olanak sağladı. Öncü pompa, ihtiyaca göre ilave pompa kademelendirmesi ile hızı talebi karşılayacak şekilde değiştirdi. Gece boyunca sistem uyudu, basınç küçük bir diyafram kabı tarafından tutuldu.
Alt katlarda eski sistemin neden olduğu aşırı basınç olmadan, üst kattaki dairelerdeki su basıncı, talepten bağımsız olarak yasal minimum düzeyde sabitlendi. Enerji tüketimi istasyon başına ölçüldü ve Modbus üzerinden otoritenin SCADA'sına iletildi; bu, operatörlere gerçek zamanlı görünürlük ve her kulenin belirli yüksekliği için basınç ayar noktalarını uzaktan ayarlama olanağı sağladı.
İlk aşamada 18 ay boyunca otuz iki sabit basınç kabini kuruldu. Her kabine, belirli kuleye uygun pompa verileri ve basınç ayar noktaları önceden yüklendi. Şebeke beslemesi, pompa motoru kabloları ve basınç vericisine bağlı olarak yerinde devreye alma işlemi genellikle istasyon başına bir günde tamamlanır.
● 32 toplulukta en üst kat sakinlerinden gelen baskı şikayetleri, hizmete girdikten sonraki üç ay içinde sıfıra düştü.
● Pompa enerji tüketimi, önceki sabit hız referans çizgisine kıyasla ortalama %35 düşerek otoritenin %25 hedefini aştı.
● Çatı tankları hizmet dışı bırakıldı ve kaldırıldı; böylece ilgili bakım ve su kalitesine uygunluk maliyetleri ortadan kaldırıldı.
● İki kişilik bir operasyon ekibi artık 32 istasyonun tamamını merkezi SCADA'dan uzaktan yönetiyor.
● Yetkili, kalan 50 istasyon için sabit basınç kabinini standartlaştırdı; ikinci aşama şu anda devam ediyor.
